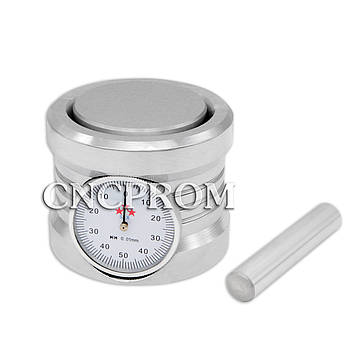

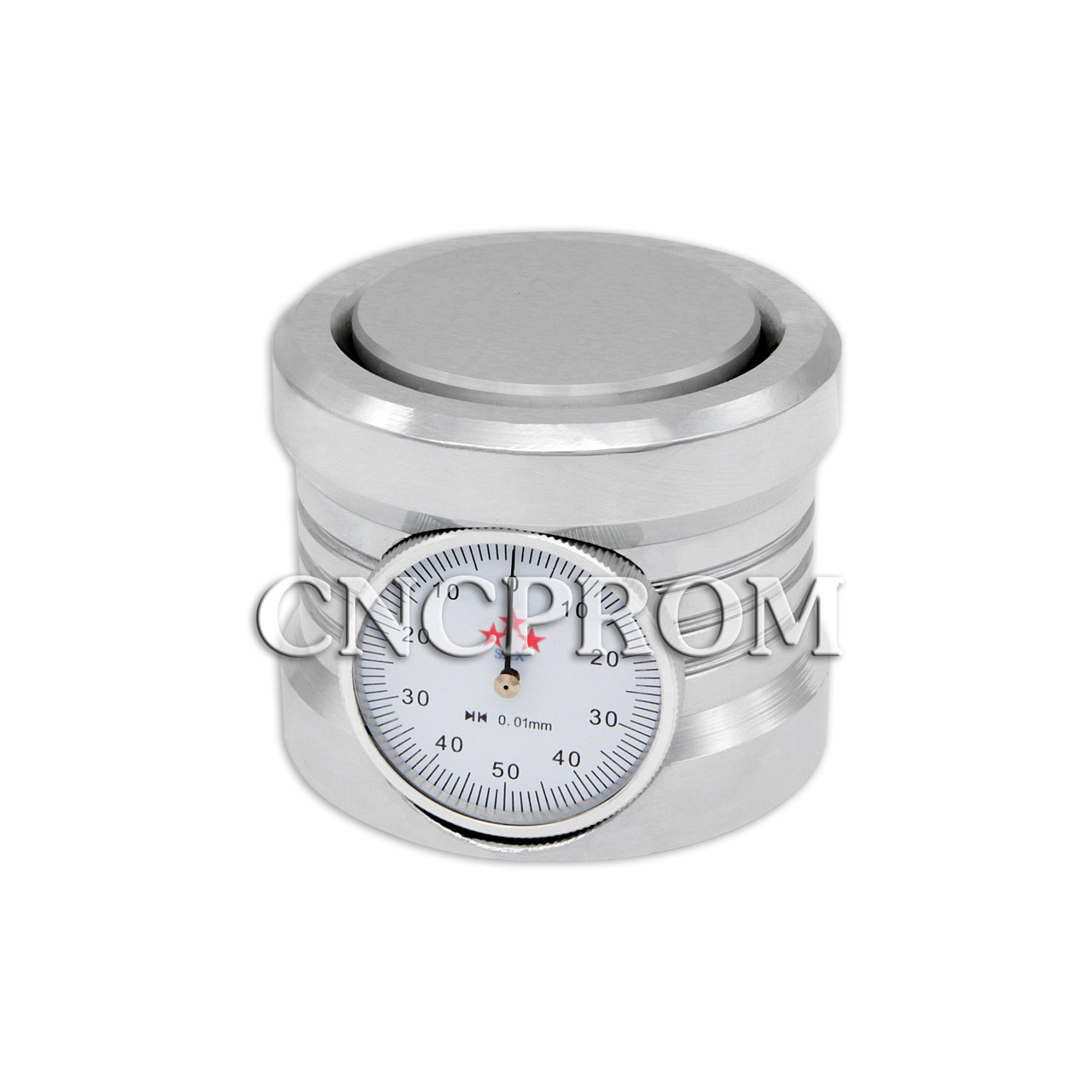

Датчик торкання інструмента годинниковий SAX ZDI-50A

Датчик торкання (датчик висоти, індикатор нуля) інструмента SAX ZDI-50A — пристрій, який застосовується для точного позиціювання різального інструмента за віссю Z або іншими словами, це прилад для встановлення нуля по осі Z. Ця модель має масивний сталевий корпус із магнітною основою, що дає змогу використовувати датчик як у вертикальному, так і в горизонтальному положеннях. Механізм SAX ZDI-50A зроблений на базі індикатора годинникового типу жорстко з'єднаний з пружинним штоком, що дає забезпечити високу точність позиціювання навіть під час торкання фрези у різних точках контактного майданчика. Сама майданчик контакту має шліфовану поверхню.

ZDI-50A забезпечує точність оброблення деталі та безаварійну роботу верстата, позаяк це безпосередньо залежить від правильної прив'язки різального інструмента.

Особливості:

• Висока точність

• Індикатор годинникового типу

• Велика площа контактної поверхні

• Легке калібрування

• Невелике зусилля пружини (Щоб уникнути зламання інструмента малого діаметра)

• Магнітна основа

• Простота в експлуатації

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: ZDI-50A

Висота вимірювання: 50 ± 0.01 мм

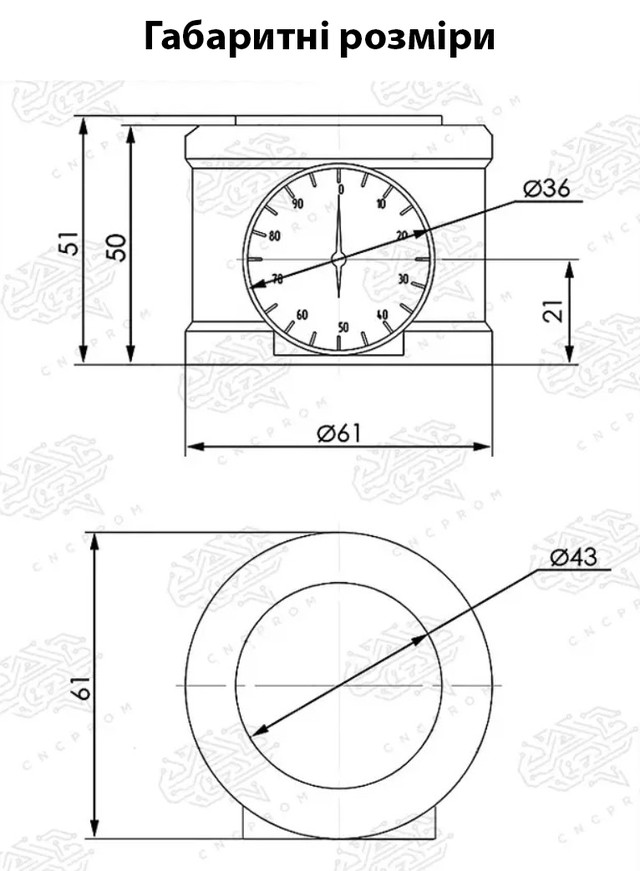

Діаметр контактного майданчика: 43 мм

Висота корпусу датчика: 50 мм

Діаметр корпусу датчика: 61 мм

Діапазон ходу контактного майданчика: 0...5 мм

Ціна поділки шкали: 0.01 мм

Точність вимірювання: ±0.005 мм

Наявність магніту: є

Матеріал корпусу: сталь

Діапазон робочої температури: -20...+70 °С

Вологість довкілля: ≤95 %

Вага: 0.9 кг

• Датчик торкання інструмента годинниковий SAX ZDI-50A(1 шт.)

• Сталевий циліндр (1 шт.)

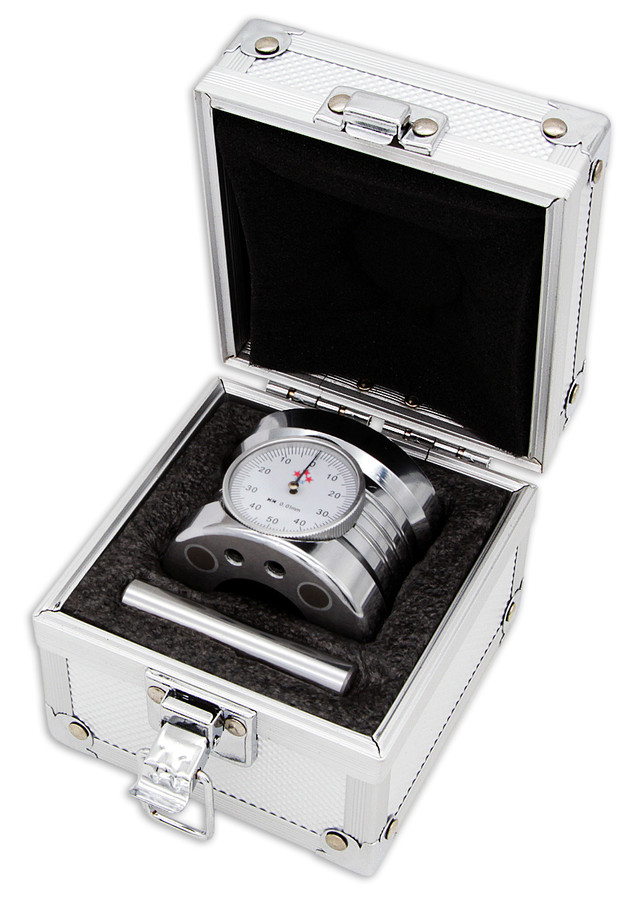

• Металевий футляр для транспортування (1 шт.)
