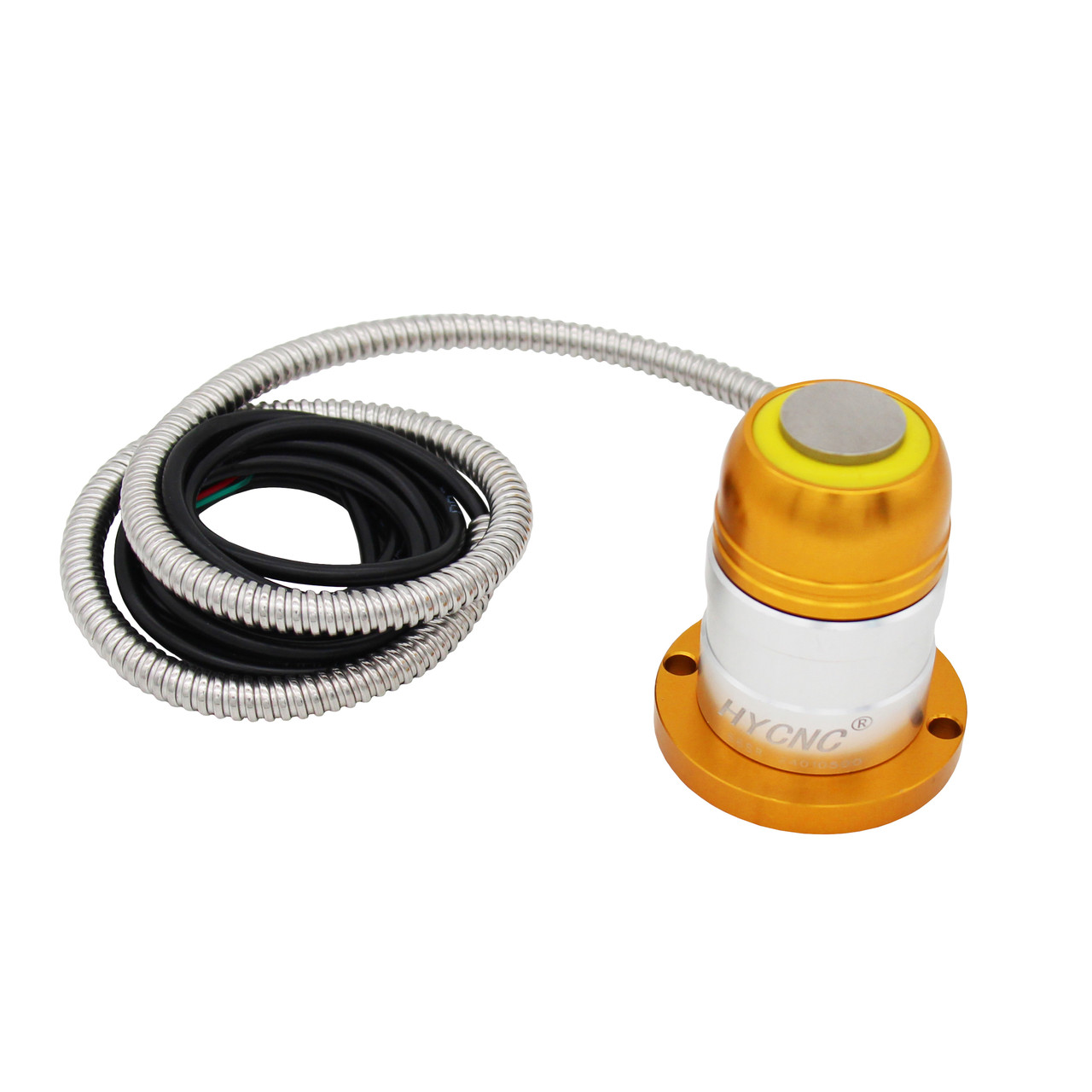

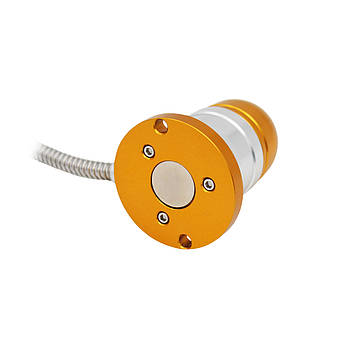

Датчик висоти інструменту MY20-20-2 NC (закритий)

Датчик MY20-20-2 - пристрій для установки висоти інструменту і завдання базової точки на осі Z в гравіювальних і обробних центрах, в тому числі які обладнані шпинделями з автоматичною зміною інструменту. Використовуючи програмне забезпечення, можна настроїти довжину інструменту, виявити його знос або поламання. Датчик оснащений твердосплавним контактним майданчиком діаметром 20 мм заснованої на безлюфтовому механізмі ходу, який забезпечує точність позиціювання в 0.001 мм

Принцип роботи: під час натискання інструменту на контактний майданчик у пристрої замикаються контакти. При перевищенні допустимого ходу активується вихід помилки, який можна включити в контролер і зупинити обладнання в аварійному режимі, не пошкодивши ні фрезу, ні сам датчик.

Особливості MY20-20-2:

• Точність позиціювання

• Герметичний водонепроникний і пилонепроникний корпус

• Простота в монтажі

• Тривалий термін служби

Режим роботи: Після заміни інструменту необхідно виконати команду G65 P9020H** (**- введіть потрібну позицію корекції). Якщо потрібно вимірювати великий діаметр інструменту, додайте D** (**- діаметр інструменту). Приклад: G65 P9020 H1 D100

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Shenzhen Makino Precision Control ElectroMechanical

Модель: MY20-20-2

Номінальна напруга: 24 V DC

Номінальний струм: ≤20 mA (рекомендовано 10 mA)

Тип виходу: NС (нормально замкнутий)

Точність позиціювання (при швидкості 50-200 мм/хв): 0.001 мм

Зусилля торкання: 1.5 М

Хід контактного майданчика: 5 мм

Діаметр контактного майданчика: 20 мм

Кількість контактів: 4

Клас захисту: IP67

Сумісність з: MACH3, Linux CNC, Turbo CNC та інші

Наявність виходу "обмеження" (захист): присутня

Наявність автоматичної продувки: відсутній

Наявність магніту: присутній

Мінімальний радіус вигину захисної гофри (на 1 м): 25 мм

Матеріал контактного майданчика: цементований карбід

Довжина кабелю: ~2 м

Термін служби: 3 000 000 натискань

Діапазон температури навколишнього середовища: 0 ° с...+80 ° с

Вага: 0.36 кг

Габаритні розміри:
