Щітка — насадка на шпиндель з автоматичним змінним інструментом серії STL (комплект)

Опис
Характеристики
Інформація для замовлення

Щітка — насадка на шпиндель з автоматичним змінним інструментом серії STL

Ця система аспірації (пиловидалення) призначена для відведення стружки та пилу з місця роботи шпинделя, що дає змогу істотно знизити запиленість як робочого столу, так і виробничого приміщення загалом. Такий комплект підходить для шпинделів з автосумісного інструменту серій STL і GDL, але може застосовуватися й для інших моделей (дивіться креслення вироби). Під час зміни інструмента двоштокові пневмоциліндри серії TN забезпечують рух насадки відносно осі Z. За визначення положення насадки та обмеження її переміщення відповідають датчикам індуктивного типу CS1-J, які встановлюються в спеціальні пази на корпусі пневмоциліндрів. Усі комплектуючі виготовлені з якісних матеріалів, що забезпечує ефективне пиловидалення від обладнання, продовжуючи у такий спосіб термін його експлуатації.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



ЩІТКА - НАСАДКА

Матеріал корпусу: сталь

Товщина матеріалу: 2 мм

Покриття корпусу: ударостійка фарба

Колір корпусу: червоний

Діаметр патрубка для гофро-труби: 100 мм

Матеріал змінної щітки: нейлон

Висота змінної щітки: 100 мм



ПНЕВМОЦИЛІНДР

Модель: HYCNC TN 25x80

Матеріал: алюмінієвий сплав

Тип дії: двосторонній

Робоче середовище: стиснене повітря

Діаметр поршня: 25 мм

Хід поршня: 0...80 мм

Швидкість ходу поршня: 100...500 мм/c

Робочий тиск: 0.1...0.9 МПа

Робоча температура: 0...+70 °C

Різьблення фітинга: М10х1.0

Діаметр трубки фітинга: 8 мм



ДАТЧИК ПОЛОЖЕННЯ

Модель: CS1-J

Тип датчика: герконовий

Тип виходу: нормально відкритий

Напруга живлення: 5~240 V DC/AC

Струм навантаження: 100 mA

Потужність: 10 W

Кількість дротів: 2

Клас захисту: IP67

Тип індикації: червоний світлодіод

Робоча температура: -10...+70 °C

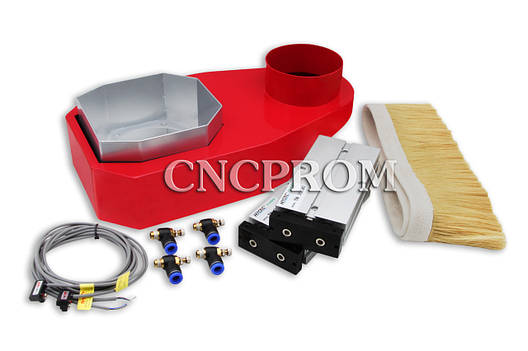

Комплект постачання
  • Щітка — насадка на шпиндель (1 шт.)

  • Змінна щітка (1 шт.)

  • Двоштокові пневмоциліндри (2 шт.)

  • Фітинги (4 шт.)

  • Датчики положення (2 шт.)



До цього комплект у нас можна придбати

Шпинделі з автоматичною зміною інструментаШпиндель (с фланцем) GDZ120X103-4.5 4P с автоматической сменой инструмента (воздушное охлаждение) 4.5KW , фото 2



Дивіться всі наші оголошення

ЩІТКА - НАСАДКА
Матеріал корпусусталь
Товщина матеріалу2 мм
Покриття корпусуударостійка фарба
Колір корпусучервоний
Діаметр патрубка для гофро-труби100 мм
Матеріал змінною щіткинейлон
Висота змінною щітки100 мм
ПНЕВМОЦИЛІНДР
Робоча температура0...+70 °C
Матеріалалюмінієвий сплав
Тип діїдвосторонній
Робоче середовищестиснене повітря
Діаметр поршня25 мм
Хід поршня0...80 мм
Швидкість ходу поршня100...500 мм/c
Робочий тиск0.1...0.9 МПа
Різьба фітингаМ10х1.0
Діаметр трубки фітинга8 мм
ДАТЧИК ПОЛОЖЕННЯ
Тип виходунормально відкритий
Напруга живлення5~240 V DC/AC
МодельCS1-J
Тип датчикагерконовый
Струм навантаження100 mA
Потужність10 W
Кількість проводів2
Клас захистуIP67
Тип індикаціїчервоний світлодіод
Робоча температура-10...+70 °C
  • Ціна: 6 656 ₴/комплект
  • Немає в наявності
  • Код: 19-012

6 656 ₴/комплект
