КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

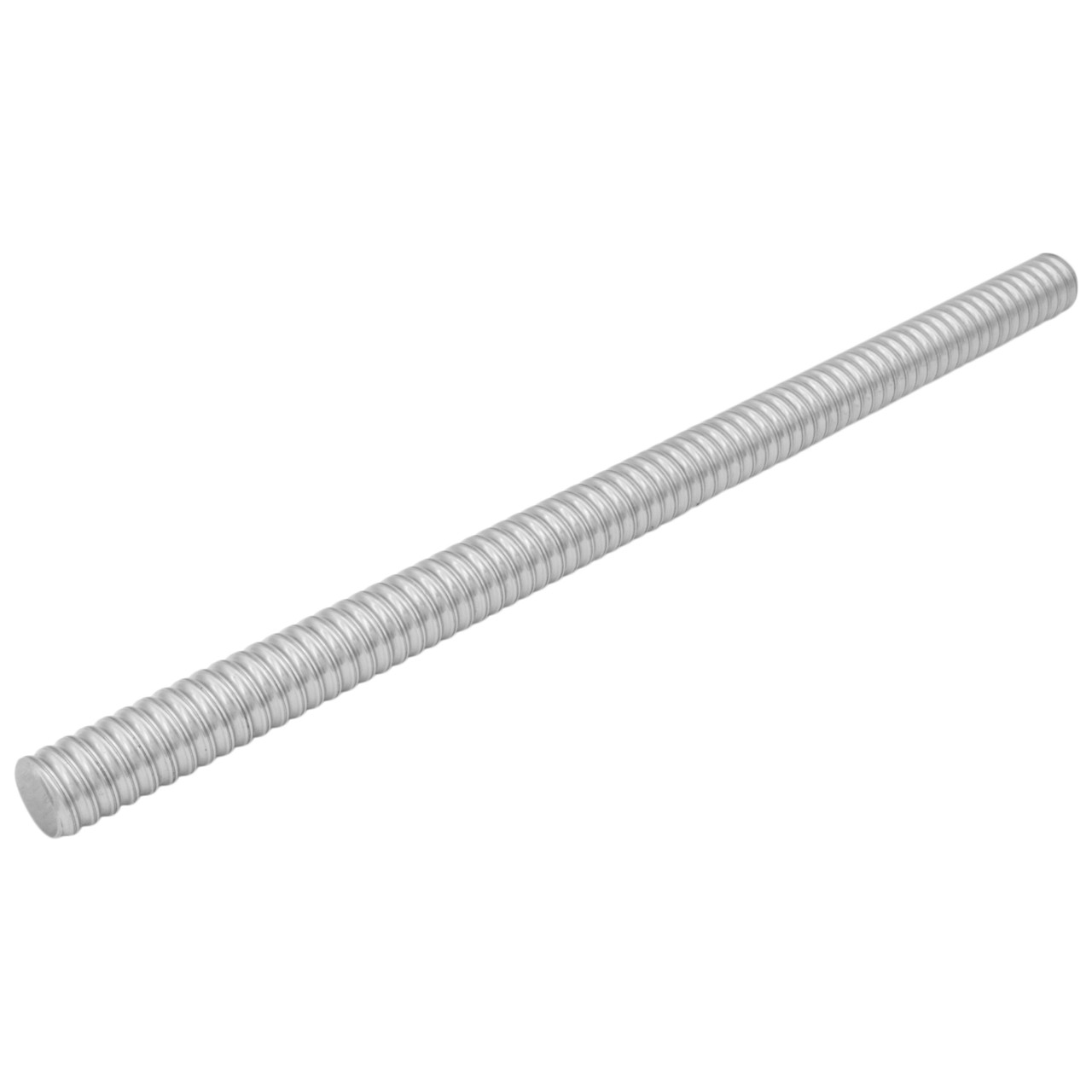

Гвинт КГП 1605 без токарної обробки кінців, фото 1
Гвинт КГП 1605 без токарної обробки кінців, фото 3

Гвинт КГП 1605 без токарної обробки кінців

Опис
Характеристики
Інформація для замовлення
Гвинт КГП 1605

Гвинт КГП 1605 без обробки - це ходовий гвинт (діаметр 16 мм, крок 5 мм, довжина від 300 мм до 3000 мм), який разом із гайкою перетворюють обертальний рух в поступальний, утворюючи при цьому механічну передачу. Гвинт 1605 відрізняється оптимальним балансом між ціною і якісними характеристиками.

Можлива обробка кінців гвинта по кресленнях замовника!



Особливості КГП 1605:

  • Висока точність і плавність ходу

  • Мінімальні втрати на тертя

  • Відсутність люфту

  • Безшумність

  • Висока вантажопідйомність

  • Простота в обслуговуванні

  • Тривалий термін служби



Застосування: лазерні та фрезерні верстати, що 3D-принтери та сканери, медичні установки, машинобудування, ракетобудування, високоточні вимірювальні прилади, металообробні та інші промисловості.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Типорозмір: 16-05

Діаметр гвинта: 16 мм

Крок: 5 мм

Клас точності: С7

Динамічна вантажопідйомність: 666 кгс

Статична вантажопідйомність: 1143 кгс

Жорсткість: 17 кгс/мкм

Матеріал: високоміцна сталь

Токарна обробка кінців гвинта: відсутній

Вага: ~1.6 кг/м (для більш детальної інформації зв'яжіться з нашими менеджерами)

КГП гвинт без обробки кінців

Процес накручування гайки на гвинт КГП!

Всі наші гайки поставляються зі вставленою в центрі втулкою, що утримує кульки від розсипання. Рух втулки, в свою чергу, блокує стяжка.

ВАЖЛИВО! В жодному разі не допускайте вильоту втулки до установки, це спричинить висипання всіх кульок з гайки.

Для правильного накручування гайки достатньо лише утримувати кульки в постійному контакті або з втулкою, або з біговими доріжками гвинта. Для цього необхідно:

  1. Розрізати стяжку
  2. Надіти втулку на оброблену частину гвинта, утримуючи пальцями гайку від зісковзування, впритул присунувши втулку до бігових доріжках
  3. Зрушити гайку до гвинта (щільно притискайте втулку пальцями)
  4. Обертати її в напрямку різьблення пари
  5. При підклинюванні гайки в процесі накручування необхідно пообертати гайку у різні сторони
Комплект постачання
  • Гвинт КГП 1605 без токарної обробки кінців

Гайка КГП в комплект поставки не входить!

Гвинт КГП 1605 поставляється довжиною від 300 мм до 3000 мм, кратність 100 мм (наявність максимальної довжини відрізків уточнюйте у наших менеджерів)

До цього гвинта КГП у нас можна придбати

Гайка для КГП SFU 1605Гайка для ШВП SFU 2005, фото 2

Кронштейн (тримач) гайки КГП 1605, 1610 DSG16Кронштейн (тримач) гайки ШВП 1605, 1610 DSG16, фото 2





Дивіться всі наші оголошення

Користувальницькі характеристики
Тип кінцябез обробки
Основні
Типорозмір16-05
Тип комплектуючогоГвинт ШВП
Станнове
Діаметр гвинта16 мм
Крок5 мм
Клас точностіС7
Динамічна вантажопідйомність666 кгс
Статична вантажопідйомність1143 кгс
Жорсткість17 кгс/мкм
Матеріалвисокоміцна сталь
Токарна обробка кінців гвинтавідсутній
Вага~1.6 кг/м
