КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

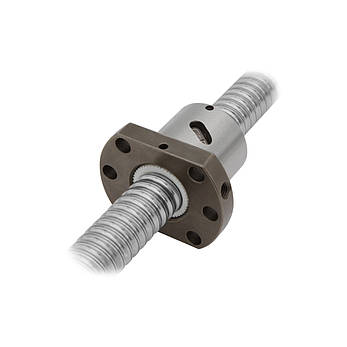

КГП 1605 з токарною обробкою кінців 3000 мм, фото 1

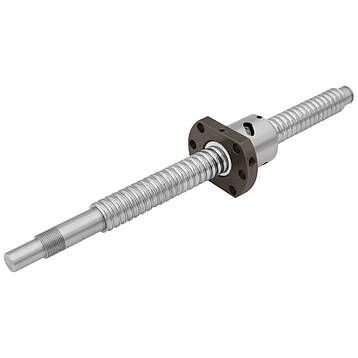

КГП 1605 з токарною обробкою кінців 3000 мм, фото 3

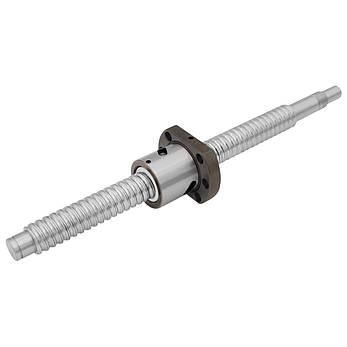

КГП 1605 з токарною обробкою кінців 3000 мм, фото 4

КГП 1605 з токарною обробкою кінців 3000 мм

Опис
Характеристики
Інформація для замовлення
Кульково-гвинтова пара 1605 3000 мм

КГП 1605 3000 мм з обробкою - це механічна передача, яка складається з ходового гвинта (діаметр 16 мм, крок 5 мм, довжина 3000 мм) та гайки, які перетворюють обертальний рух в поступальний. Перевагою такої КГП є те, що вона не вимагає додаткових доробок, як наслідок, відразу після покупки готова до встановлення. Дана модель КГП відрізняється оптимальним балансом між ціною і якісними характеристиками. Для зручності монтажу кінці гвинта оброблені під опори BK12/FK12 і FF12/BF12. Місце обробки для кріплення муфти має діаметр 10 мм



Особливості КГП 1605:

  • Висока точність і плавність ходу

  • Мінімальні втрати на тертя

  • Відсутність люфту

  • Безшумність

  • Висока вантажопідйомність

  • Простота в установці і обслуговуванні

  • Тривалий термін служби



Застосування: лазерні та фрезерні верстати, що 3D-принтери та сканери, медичні установки, машинобудування, ракетобудування, високоточні вимірювальні прилади, металообробні та інші промисловості

Увага! При виборі довжини КГП необхідно враховувати, що на сайті вказана загальна довжина гвинта, а не робоча довжина ходу гайки!



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Типорозмір: 16-05

Діаметр гвинта: 16 мм

Крок: 5 мм

Довжина: 3000 мм

Фланець гайки: DIN 69051 B (ISO 3408)

Клас точності: С7

Динамічна вантажопідйомність: 666 кгс

Статична вантажопідйомність: 1143 кгс

Жорсткість: 17 кгс/мкм

Матеріал: високоміцна сталь

Токарна обробка кінців гвинта: присутній

Вага: ~1.8 кг/м (для більш детальної інформації зв'яжіться з нашими менеджерами)

КГП з обробкою кінців довжиною 3000 мм

Процес накручування гайки на гвинт КГП!

Всі наші гайки поставляються зі вставленою в центрі втулкою, що утримує кульки від розсипання. Рух втулки, в свою чергу, блокує стяжка.

ВАЖЛИВО! В жодному разі не допускайте вильоту втулки до установки, це спричинить висипання всіх кульок з гайки.

Для правильного накручування гайки достатньо лише утримувати кульки в постійному контакті або з втулкою, або з біговими доріжками гвинта. Для цього необхідно:

  1. Розрізати стяжку
  2. Надіти втулку на оброблену частину гвинта, утримуючи пальцями гайку від зісковзування, впритул присунувши втулку до бігових доріжках
  3. Зрушити гайку до гвинта (щільно притискайте втулку пальцями)
  4. Обертати її в напрямку різьблення пари
  5. При підклинюванні гайки в процесі накручування необхідно пообертати гайку у різні сторони
Комплект постачання
  • КГП 1605 3000 мм з токарної обробки кінців (гвинт + гайка)
До цієї КГП у нас можна придбати

Кінцева опора гвинта КГП BK12Кінцева опора гвинта ШВП BK15, фото 2

Кінцева опора гвинта КГП BF12Кінцева опора гвинта ШВП BF15, фото 2

Кінцева опора гвинта КГП FK12Кінцева опора гвинта ШВП FK15, фото 2

Кінцева опора гвинта КГП FF12Кінцева опора гвинта ШВП FF15, фото 2

Валова стопорна гайка RN12 з мідною втулкою, різьблення M12x1.0Валова стопорная гайка RN12 з мідною втулкою, різьблення M12x1.0, фото 2

Валова стопорна гайка RN12, різьблення M12x1.0Валова стопорная гайка RN12, різьблення M12x1.0, фото 2

Гайка для КГП SFU 1605Гайка для ШВП SFU 2005, фото 2

Кронштейн (тримач) гайки КГП 1605, 1610 DSG16Кронштейн (тримач) гайки ШВП 1605, 1610 DSG16, фото 2

Маховик 80х10Маховик 80х10, фото 2

Гнучка кулачкова муфта 8х10ММ (L30, D20)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 10х10ММ (L30, D20)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 6х10М (L30, D25)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 6,35х10М (L30, D25)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 8х10М (L30, D25)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 10х10М (L30, D25)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 10х12М (L30, D25)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 6,35х10С (L35, D30)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 8х10С (L35, D30)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 10х12С (L35, D30)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 10х12,7С (L35, D30)Гнучка кулачкова муфта 6,35х10С (L35, D30), фото 2

Гнучка кулачкова муфта 10х10В (L50, D40)Гнучка кулачкова муфта 10х20В (L50, D40), фото 2

Гнучка кулачкова муфта 10х14В (L50, D40)Гнучка кулачкова муфта 10х20В (L50, D40), фото 2

Гнучка кулачкова муфта 10х17В (L50, D40)Гнучка кулачкова муфта 10х20В (L50, D40), фото 2

Гнучка кулачкова муфта 10х19В (L50, D40)Гнучка кулачкова муфта 10х20В (L50, D40), фото 2

Гнучка кулачкова муфта 10х20В (L50, D40)Гнучка кулачкова муфта 10х20В (L50, D40), фото 2

Гнучка сильфонна муфта для крокового двигуна 5х10 М (L25, D18.25)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 8х10 М (L25, D19)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 5х10 З (L30, D25)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 6,35х10 З (L30, D25)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 8х10 З (L30, D25)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 10х10 З (L30, D25)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 10х12 З (L30, D25)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 10х12 В (L35, D30)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2

Гнучка сильфонна муфта для крокового двигуна 10х14 В (L35, D30)Гнучка сильфонне муфта для крокового двигуна 10х14 В (L35, D30), фото 2





Дивіться всі наші оголошення

Основні атрибути
Країна виробникКитай
Тип підшипника коченняКульковий
Форма тіла коченняКулька
Статичне навантаження11209 Н
Динамічне навантаження6531 Н
Матеріал виробуСталь
Клас точностіС7
Довжина3000 мм
Крок5 мм
Габаритні розміри
Зовнішній діаметр16 мм
