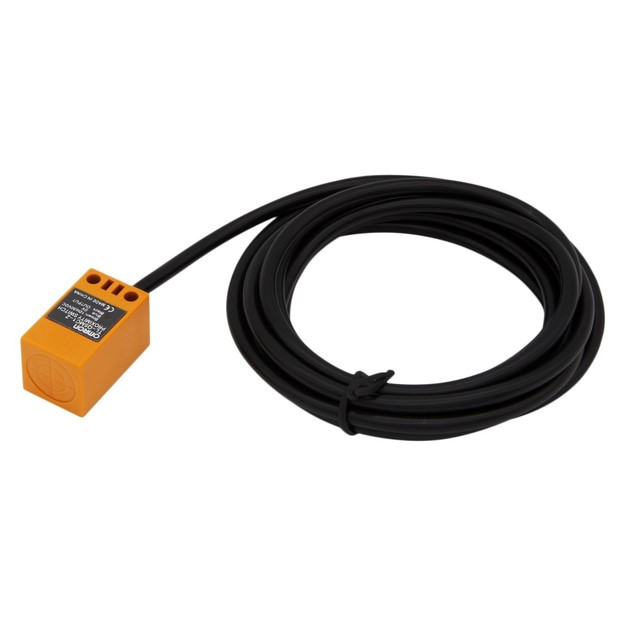

Індуктивний кінцевий датчик OMRON TL-Q5MB1-Z PNP NO (відкритий)

Опис
Характеристики
Специфікація
Інформація для замовлення

Індуктивний кінцевий датчик для модуля лінійного переміщення OMRON TL-Q5MB1-Z PNP NO (відкритий)

TL-Q5MB1-Z - це безконтактний датчик наближення індуктивного типу від великої японської корпорації OMRON. Такий датчик використовується у верстатах з ЧПК та пристрої автоматизації для визначення положення металевих об'єктів і обмеження їх переміщення. На індуктивний датчик не впливають: висока вологість і пил. TL-Q5MB1-Z оснащений світлодіодною індикацією.

Принцип роботи: в датчику індуктивного типу використовується спеціальний генератор, який видає певну амплітуду коливань. Коли в полі дії пристрою потрапляє металевий об'єкт, то коливання починають змінюватися, що сигналізує про наявність предмета.



Особливості TL-Q5MB1-Z:

  • Має високу точність спрацьовувань

  • Не вимагає фізичного контакту з об'єктом виявлення

  • Нечутливий до пилу і високої вологості

  • Стійкий до зносу

  • Має компактні розміри



Технічні характеристики:

Виробник: OMRON

Модель: TL-Q5MB1-Z

Тип виходу: PNP NO (нормально відкритий)

Об'єкт виявлення: металевий предмет

Стандартні розміри об'єкта виявлення: 15х15х1 мм

Відстань виявлення чорних металів: 5 мм ±10% (для кольорових металів відстань виявлення зменшується)

Діапазон регулювання відстань виявлення: 0... 4 мм

Час відгуку: макс. 2 мс

Частота відгуку: 500 Гц

Напруга живлення (діапазон робочої напруги): 12...24 В постійного струму (10...30 В постійного струму)

Споживання струму (при 24 В постійного струму): 10 мА

Струм навантаження: <50 мА

Світлодіодна індикація: присутній

Види захисту: захист від короткого замикання, захист від перенапруги

Ступінь захисту: IP67

Матеріал корпусу: пластик

Кількість проводів: 3 (чорний, коричневий, синій)

Довжина з'єднувального кабелю: 2 м

Ізоляційний опір: 5 хв. МОм (при 500 В постійного струму)

Ударостійкість: 200 м/с2 по 10 разів в напрямках x, y, z

Діапазон температури навколишнього середовища (експлуатація і зберігання): -25...+70 °C

Діапазон вологості навколишнього середовища (експлуатація і зберігання): 35...95% (без конденсації)

Вага: 55 г

Більш докладну інструкцію по експлуатації дивіться у вкладці "Специфікації"

Комплект постачання

- Індуктивний кінцевий датчик OMRON TL-Q5MB1-Z PNP NO (відкритий) (1 шт.)

- Гвинти та гайки (по 2 шт.)



До цього датчику у нас можна придбати

Кронштейн для кріплення індуктивного датчика OMRONКронштейн для кріплення індуктивного датчика OMRON, фото 2

Модулі лінійного переміщенняМодуль лінійного переміщення з ремінним приводом TBD45-300 (КД серії 57), фото 2

Контролери c типом виходу PNPАвтономний контролер DDCS V3.1, 4 осі управління, фото 2

Блоки живлення 12-24 VІмпульсний блок живлення S-75-24, 24V, 3A, 75W, фото 2





Дивіться всі наші оголошення

Основні атрибути
Тип комплектуючогоІндуктивний датчик
Станнове
Кількість в упаковці1 шт.
ВиробникOMRON
МодельTL-Q5MB1-Z
Тип виходуPNP NO (нормально відкритий)
Об'єкт виявленняметалевий предмет
Стандартні розміри об'єкта виявлення15х15х1 мм
Відстань виявлення для чорних металів5 мм ±10% (для кольорових металів відстань виявлення зменшується)
Діапазон регулювання відстань виявлення0... 4 мм
Час відгукумакс. 2 мс
Частота відгуку500 Гц
Напруга живлення (діапазон робочої напруги)12...24 В постійного струму (10...30 В постійного струму)
Споживання струму (при 24 В постійного струму)10 мА
Струм навантаження<50 мА
Світлодіодна індикаціяприсутній
Види захистівзахист від короткого замикання, захист від перенапруги
Ступінь захистуIP67
Матеріал корпусупластик
Кількість проводів3 (чорний, коричневий, синій)
Довжина з'єднувального кабелю2 м
Ізоляційне опірмін. 5 МОм (при 500 В постійного струму)
Ударостійкість200 м/с2 по 10 разів в напрямках x, y, z
Діапазон температури навколишнього середовища (експлуатація і зберігання)-25...+70 °C
Діапазон вологості навколишнього середовища (експлуатація і зберігання)35...95% (без конденсації)
Вага55 г
Користувальницькі характеристики
Тип виходуPNP NO
