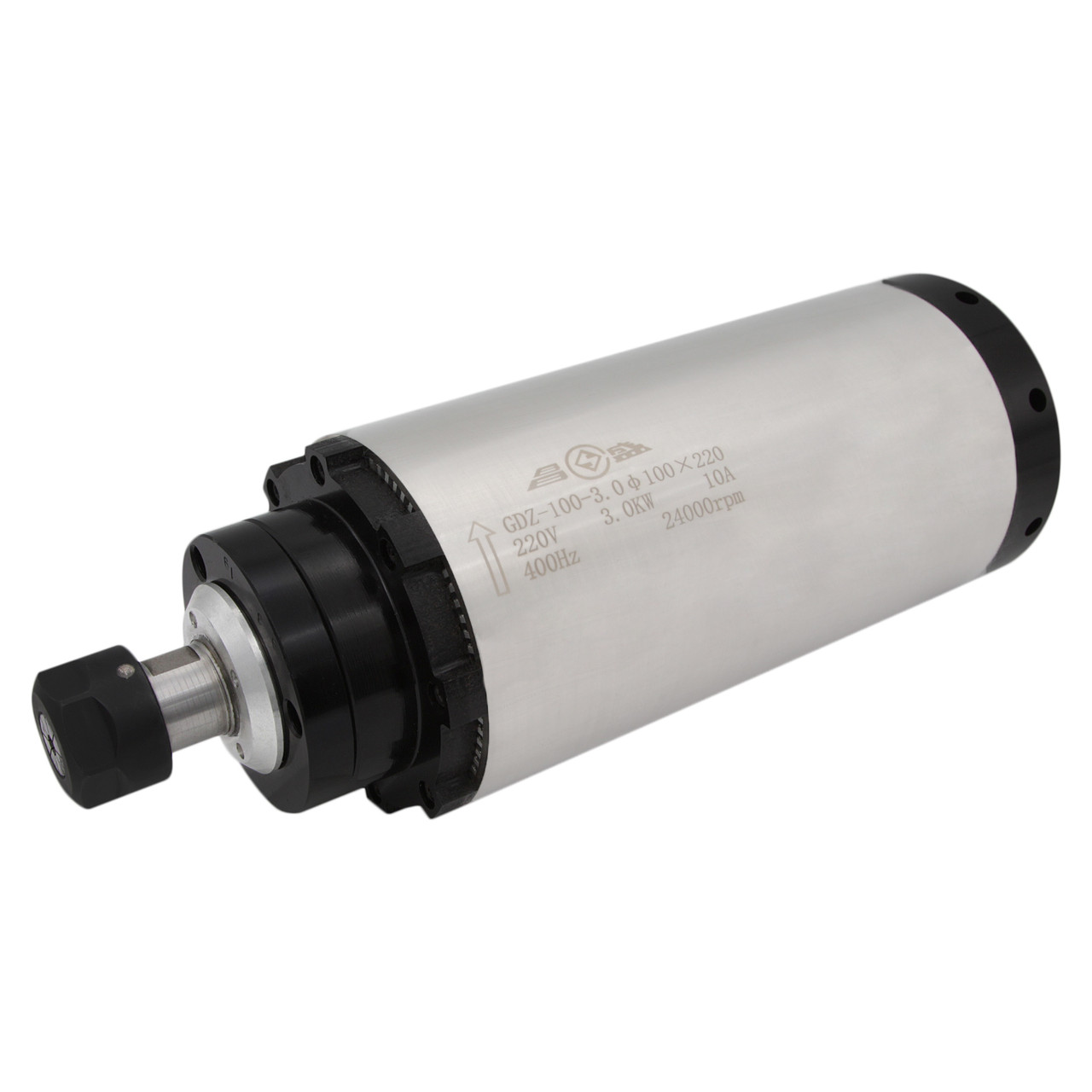

Шпиндель GDZ-100-3.0 Ø 100Х220 (3.0 kW, 10 A, ER20, повітряне охолодження), фото 1

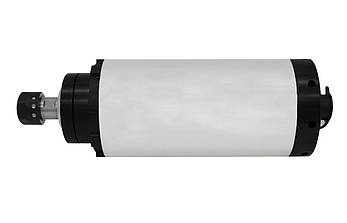

Шпиндель GDZ-100-3.0 Ø 100Х220 (3.0 kW, 10 A, ER20, повітряне охолодження), фото 3

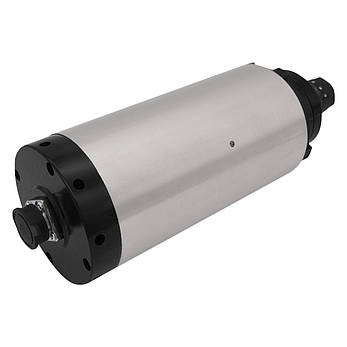

Шпиндель GDZ-100-3.0 Ø 100Х220 (3.0 kW, 10 A, ER20, повітряне охолодження), фото 4

Шпиндель GDZ-100-3.0 Ø 100Х220 (3.0 kW, 10 A, ER20, повітряне охолодження)

Опис
Характеристики
Інформація для замовлення

Шпиндель GDZ-100-3.0 Ø100Х220

GDZ-100-3.0 Ø100Х220 - високошвидкісний трифазний шпиндель із повітряним охолодженням, який застосовується в верстатах із ЧПК для оброблення порівняно м'яких матеріалів (дерево, МДФ, фанера, пластик, ПВХ, композити, кольорові метали тощо). Установлення інструмента здійснюється ручним способом —  фреза кріпиться в цанговий затискач і фіксується гайкою. Охолодження шпинделя здійснюється завдяки крильчатці, яка встановлена на валу двигуна. Це дає змогу істотно спростити роботу з ним, порівнюючи зі шпинделями, які мають рідинне охолодження, оскільки не потрібно помпи та трубок підведення/відведення рідини. До того ж потік повітря видуває стружку із зони різання. Але попри всі свої переваги, такий тип шпинделя має і вади, головне з яких є сильнішим нагрівання під час роботи, тому мінімальне значення швидкості обертання має становити не нижче 8000-10000 об/хв. Також GDZ-100-3.0 вимагає регулярного чищення, оскільки сорочка охолодження може накопичувати стружку. Керування шпинделем здійснюється за допомогою перетворювача частоти.

           Цанговий патрон ER20

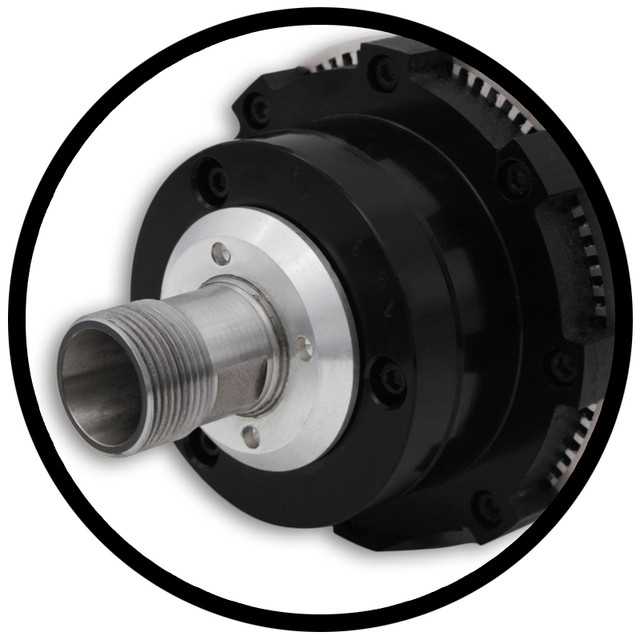

            Різь гайки М25х1.5

Охолодження завдяки крильчатці

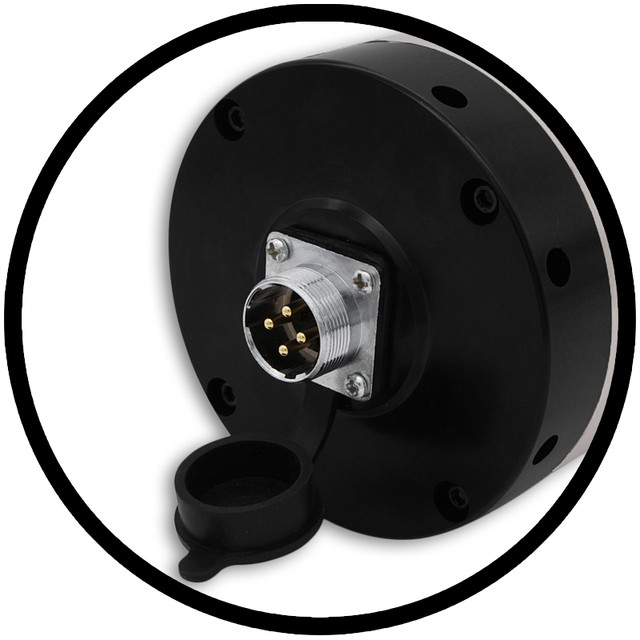

            Чотирьохпіновий роз'єм
Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: GDZ-100-3.0 Ø100Х220

Тип охолодження: повітряне

Тип корпусу: циліндричний

Діаметр: 100 мм

Потужність: 3 кВт

Кількість фаз: 3

Напруга живлення: 220 В

Струм: 10 А

Частота: 400 Гц

Максимальна швидкість: 24000 об/хв

Конус: ER20

Биття: ≤ 0.005 мм

Підшипники: 2х7005, 2х7003

Вага: 7.9 кг



ВАЖЛИВО! Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).
Комплект постачання
  • Шпиндель GDZ-100-3.0 Ø100Х220 (1 шт.)

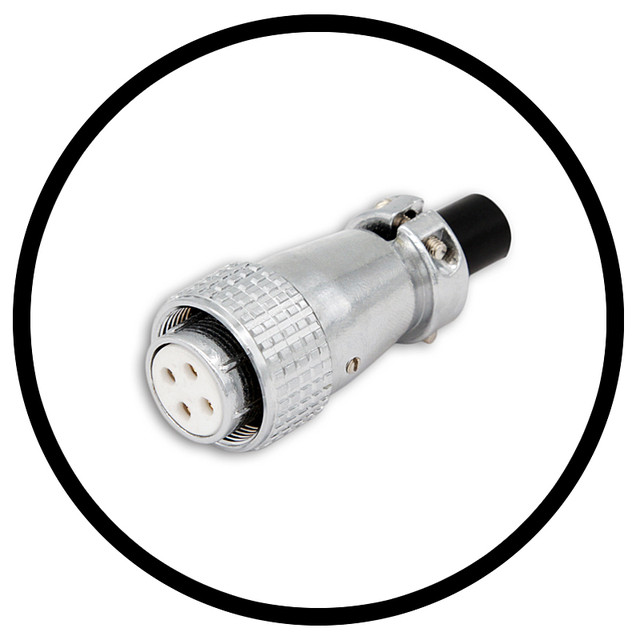

  • Роз'єм для під'єднання (1 шт.)
  • Цанга ER20 6-5 мм (1 шт.)
