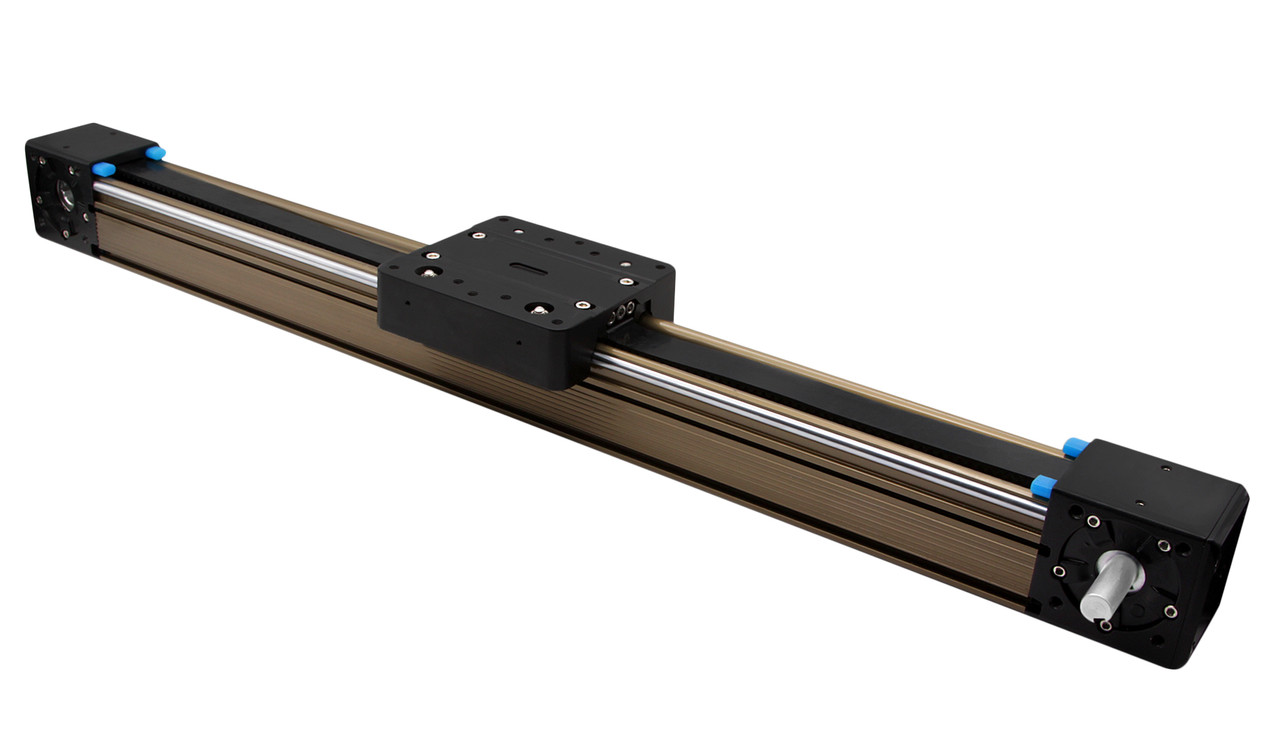

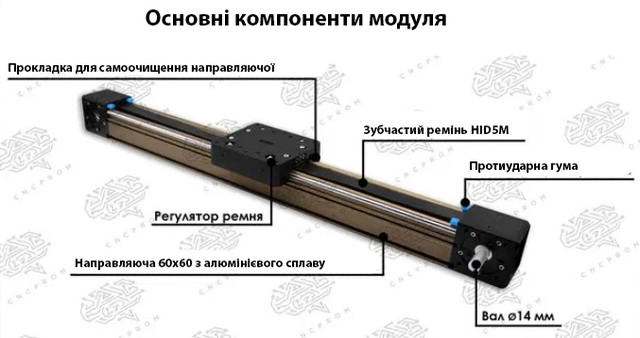

TBD60-1500 - це універсальний високоточний високошвидкісний безшумний лінійний модуль з ремінним приводом, який призначений для створення осей переміщення у верстатах з ЧПК, 3D-принтерах, лазерних граверів, маніпулятори, конвеєрах і т. д. Конструкція TBD60-1500 дозволяє зібрати потрібну користувачу конфігурацію використовуючи модулі та запасні частини. В якості напрямної використовується профіль 60х60 мм з алюмінієвого сплаву довжиною 1650 мм, робочий хід каретки при цьому становить 1500 мм. На кінцях профілю розміщені шківи, між якими натягнутий зубчастий ремінь HTD5M прикріплений до каретки. Лінійний модульTBD60-1500 оснащений 1 валом діаметром 14 мм

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Times Brillian

Модель: TBD60-1500

Лінійна направляюча: профіль 60х60 мм

Матеріал направляючої: алюмінієвий сплав

Довжина напрямної: 1650 мм

Прямолінійність / ступінь скручування: ≤0.03 / 300 мм

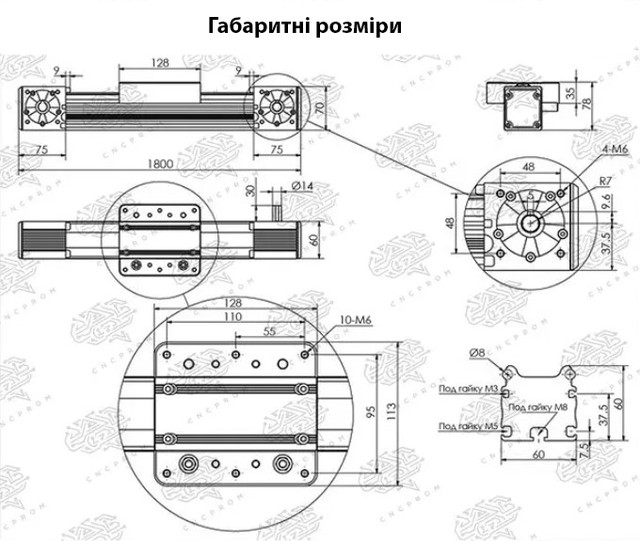

Розмір каретки: 128х113х35 мм

Робочий хід каретки: 1500 мм

Величина переміщення каретки за 1 оберт валу: 125 мм

Максимальний крутний момент: 50 Нм

Максимально допустимий імпульс: 25 кг м/с

Максимальне навантаження на каретку: 30 кг

Точність позиціювання: 0.1 мм

Швидкість руху: 0~1.5 м/с

Модель зубчастого ременя: HTD5M

Крок зубів ременя: 5 мм

Ширина ременя: 25 мм

Кількість валів: 1

Діаметр валу: 14 мм

Робоча температура: -20...+80 °C

Вага: 8.7 кг

•  Модуль лінійного переміщення з ремінним приводом TBD60-1500 (1 шт.)

Кронштейн для кріплення двигуна в комплект поставки НЕ ВХОДИТЬ!
