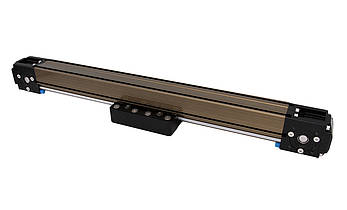

Модуль лінійного переміщення з ремінним приводом TBD45-2000, фото 1

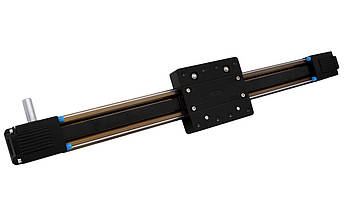

Модуль лінійного переміщення з ремінним приводом TBD45-2000, фото 3

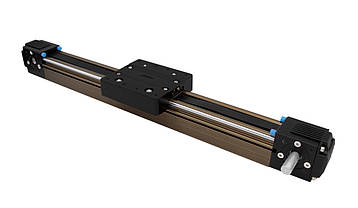

Модуль лінійного переміщення з ремінним приводом TBD45-2000, фото 4

Модуль лінійного переміщення з ремінним приводом TBD45-2000

Опис
Характеристики
Інформація для замовлення
Модуль лінійного переміщення з ремінним приводом TBD45-2000

TBD45-2000 - це універсальний високоточний високошвидкісний безшумний лінійний модуль з ремінним приводом, який призначений для створення осей переміщення у верстатах з ЧПК, 3D-принтерах, лазерних граверів, маніпулятори, конвеєрах і т. д. Конструкція TBD45-2000 дозволяє зібрати потрібну користувачу конфігурацію використовуючи модулі та запасні частини. В якості направляючої використовується профіль 45х45 мм з алюмінієвого сплаву довжиною 2120 мм, робочий хід каретки при цьому становить 2000 мм. На кінцях профілю розміщені шківи, між якими натягнутий зубчастий ремінь HTD3M прикріплений до каретки. Лінійний модульTBD45-2000 оснащений 1 валом діаметром 12 мм



Характеристики:

Виробник: Times Brillian

Модель: TBD45-2000

Лінійна напрямна: профіль 45х45 мм

Матеріал напрямної: алюмінієвий сплав

Довжина напрямної: 2120 мм

Прямолінійність / ступінь скручування: ≤0.03 мм / 300 мм

Розмір каретки: 104х90х26 мм

Робочий хід каретки: 2000 мм

Величина переміщення каретки за 1 оберт валу: 72 мм

Максимальне навантаження на каретку: 10 кг

Максимальний момент на каретці: 3 Нм

Точність позиціювання: 0.1 мм

Швидкість руху: 0~1.5 м/с

Модель зубчастого ременя: HTD3M

Крок зубів ременя: 3 мм

Ширина ременя: 15 мм

Кількість валів: 1

Діаметр валу: 12 мм

Вага: 5.6 кг







Принцип роботи модуля лінійного переміщення







Комплект постачання
  •  Модуль лінійного переміщення з ремінним приводом TBD45-2000 (1 шт.)

Кронштейн для кріплення двигуна в комплект поставки НЕ ВХОДИТЬ!

До цього модулю у нас можна придбати

Кронштейн крокового двигуна серії 57 LJZ-DS45-57, для лінійного модуля TBD45Кронштейн крокового двигуна серії 57 LJZ-DS45-57, для лінійного модуля TBD45, фото 2

Кронштейн серводвигуна серії 60 LJZ-DS45-60, для лінійних модулів TBD45, TBD60Кронштейн серводвигуна серії 60 LJZ-DS45-60, для лінійних модулів TBD45, TBD60, фото 2

Кронштейн серводвигуна серії 60 LJZ-DS45-60-V1, для лінійного модуля TBD45Кронштейн серводвигуна серії 60 LJZ-DS45-60-V1, для лінійного модуля TBD45, фото 2

Перехідний фланець для крокового двигуна серії 86 LJP-DS45M75-86Перехідний фланець для крокового двигуна серії 86 LJP-DS45M75-86, фото 2



Індуктивний кінцевий датчик OMRON TL-Q5MC1 NPN NO (відкритий)Індуктивний кінцевий датчик OMRON TL-Q5MC1 NPN NO (відкритий), фото 2

Крокові двигуни Кроковий двигун 23HS6403 2.5 A 1.1 N. m, фото 2

Драйвери та крокові двигуни з енкодеромКроковий двигун з енкодером, замкнутого типу NEMA23 57HSE2N-D25 з гібридним серводрайвером HSS57, фото 2

Гнучкі муфти Гнучка сильфонне муфта для крокового двигуна 12х14 В (L35, D30), фото 2





Дивіться всі наші оголошення:

Основні
СтанНовий
Ширина ременя15 мм
МодельTBD45-2000
ВиробникTimes Brillian
Розмір каретки104х90х26 мм
Робочий хід каретки2000 мм
Діаметр вала12 мм
Вага5.6 кг
Прямолінійність / ступінь скручування≤0.03 мм / 300 мм
Швидкість руху0~1.5 м/с
Модель зубчастого ременяHTD3M
Крок зубів ременя3 мм
Максимальний момент на каретці3 Нм
Тип комплектуючогоМодуль лінійного переміщення
Максимальне навантаження на каретку10 кг
Кількість валів1
Кількість в упаковці1 шт.
Точність позиціонування0.1 мм
Лінійна направляючапрофіль 45х45 мм
Матеріал направляючоїалюмінієвий сплав
Довжина напрямної2120 мм
Користувальницькі характеристики
Діаметр валу12 мм
Розмір профільної направляючої45х45 мм
Робочий хід каретки2000 мм
Крок пересування каретки за 1 оберт вала72 мм
