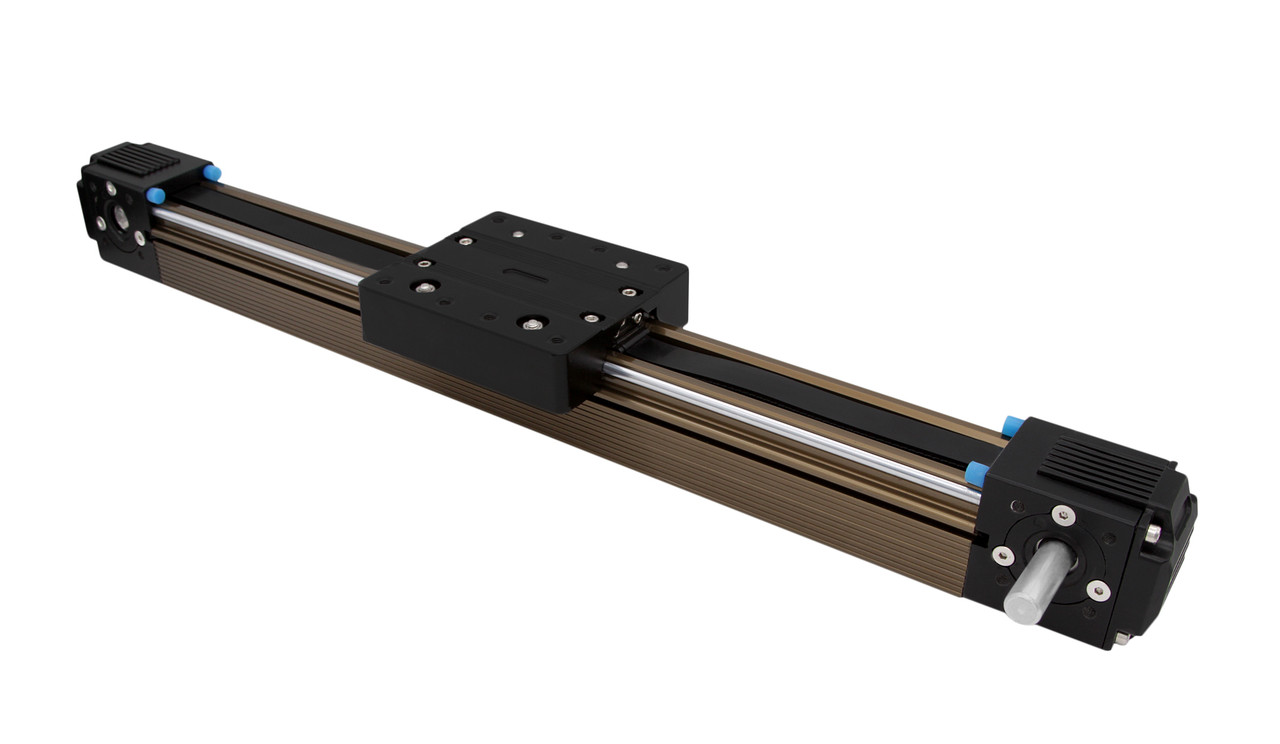

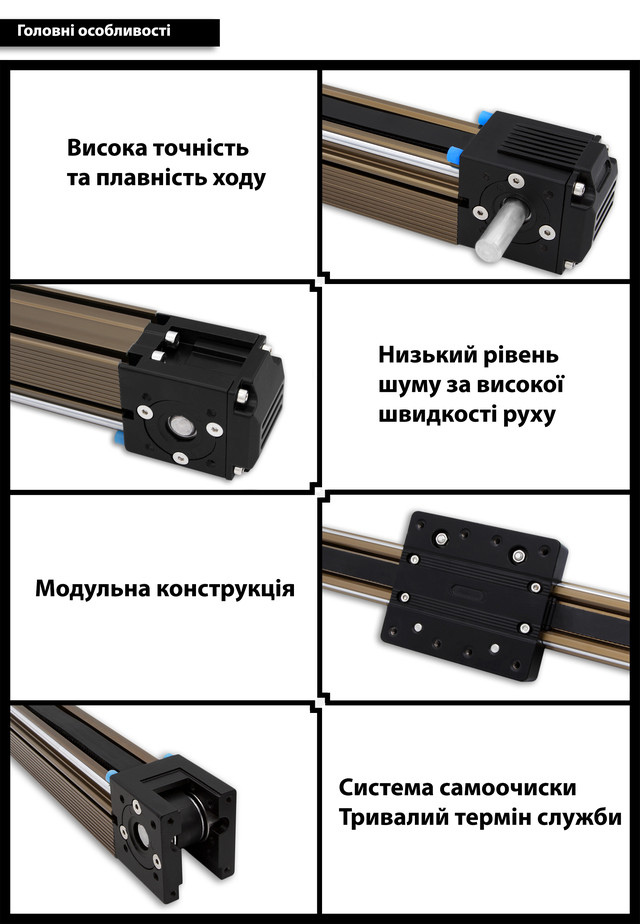

TBD45-1500 — це універсальний високоточний високошвидкісний безшумний лінійний модуль із ремінним приводом, який призначений для створення осей переміщення в верстатах з ЧПК, 3D-принтерах, лазерних граверах, маніпуляторах, конвеєрах тощо. Конструкція TBD45-1500 дає змогу зібрати потрібну Користувачеві конфігурація використовуючи модулі та запасні частини. Як напрямний використовується профіль 45х45 мм з алюмінієвого сплаву завдовжки 1620 мм, робочий хід каретки водночас становить 1500 мм. На кінцях профілю розміщені шківи, між якими натягнуті зубчастий ремінь HTD3M прикріплений до каретки. Лінійний модуль TBD45-1500 обладнаний 1 валом діаметром 12 мм.

Характеристики:

Виробник: Times Brillian

Модель: TBD45-1500

Лінійна напрямна: профіль 45х45 мм

Матеріал напрямної: алюмінієвий сплав

Довжина напрямної: 1620 мм

Прямолінійність/в міру скручування: ≤0.03 мм / 300 мм

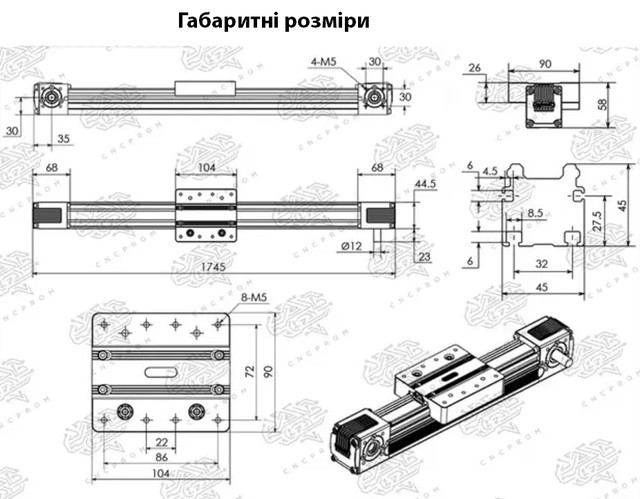

Розмір каретки: 104х90х26 мм

Робочий хід каретки: 1500 мм

Величина переміщення каретки за 1 оберт валу: 72 мм

Максимальне навантаження на каретку: 10 кг

Максимальний момент на каретці: 3 Нм

Точність позиціювання: 0.1 мм

Швидкість руху: 0~1.5 м/с

Модель зубчастого ременя: HTD3M

Крок зубців ременя: 3 мм

Ширина ременя: 15 мм

Кількість валів: 1

Діаметр вала: 12 мм

Робоча температура: -20...+80 °C

Вага: 4,6 кг

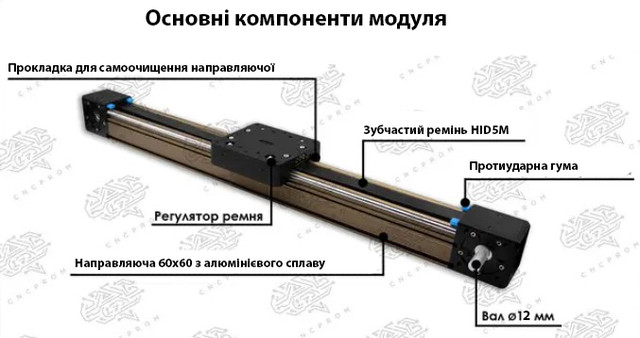

Принцип роботи модуля лінійного переміщення

•  Модуль лінійного переміщення з ремінним приводом TBD45-1500 (1 шт.)

Кронштейн для кріплення двигуна до комплекту постачання НЕ ВХОДИТЬ!

Кронштейн крокового двигуна серії 57 LJZ-DS45-57, для лінійного модуля TBD45

Кронштейн серводвигуна серії 60 LJZ-DS45-60, для лінійних модулів TBD45, TBD60

Кронштейн серводвигуна серії 60 LJZ-DS45-60-V1, для лінійного модуля TBD45

Перехідний фланець для крокового двигуна серії 86 LJP-DS45M75-86

Індуктивний кінцевий датчик OMRON TL-Q5MC1 NPN NO (відкритий)

Крокові двигуни

Драйвери та крокові двигуни з енкодером

Гнучкі муфти
