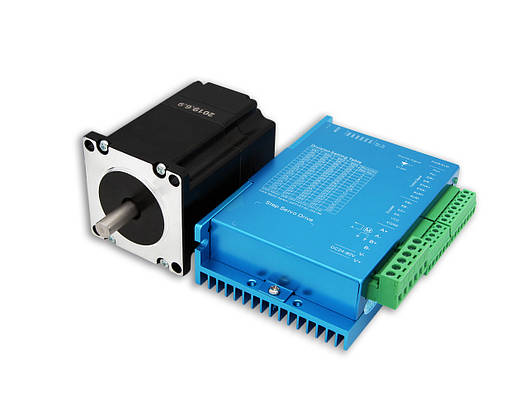

Кроковий сервопривід зі зворотним зв'язком 57EBP75ALC-TFA + HBS57AJ, 1.5 Nm

Опис
Характеристики
Специфікація
Інформація для замовлення
Сервопривід зі зворотнім зв'язком для верстатів з ЧПК

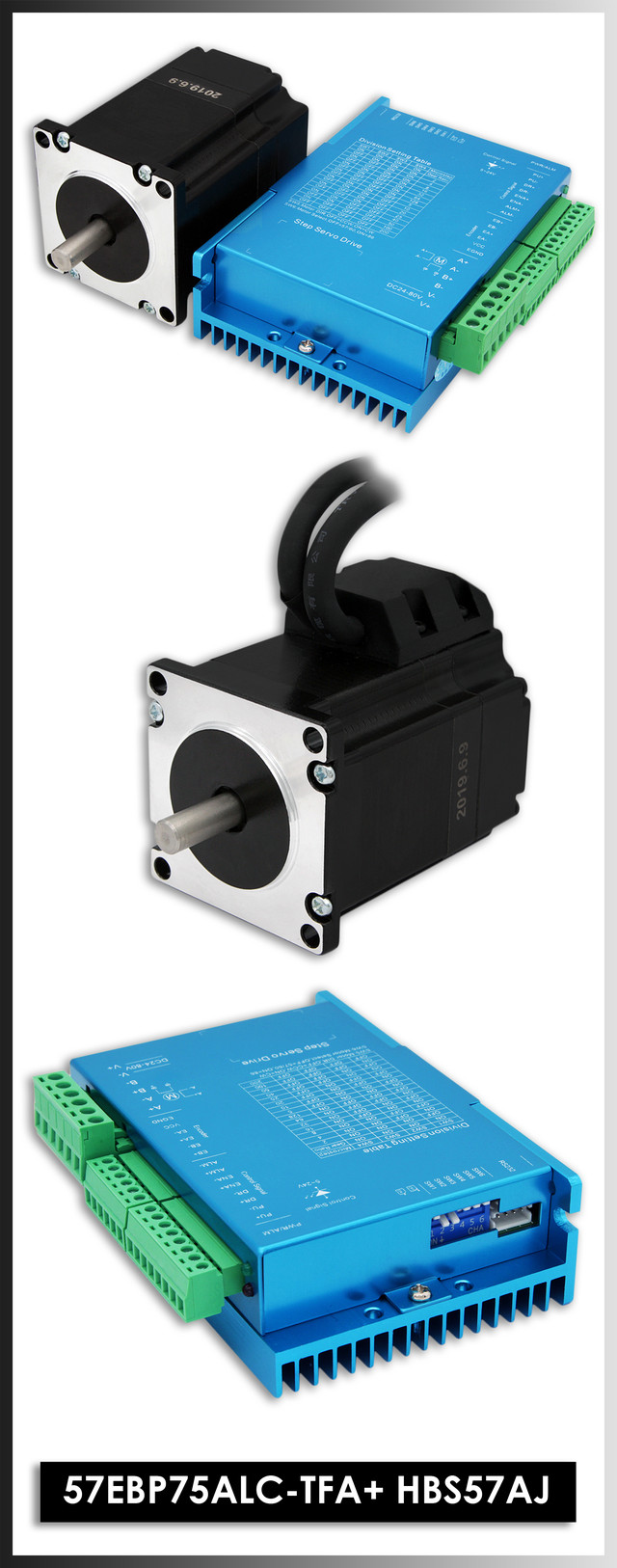

Кроковий сервопривід зі зворотним зв'язком  57EBP75ALC-TFA + HBS57AJ

Кроковий двигун 57EBP75ALC-TFA і драйвер HBS57AJ працюють як система замкнутого циклу. Ця збірка забезпечує високу швидкість відгуку на команду, брак ефекту коливання ротора в точці зупинки, низьку вібрацію, а також високу точність роботи без пропускання кроків.

Застосування: фрезерні верстати, лазерні верстати, маркувальні машини, промислові швейні машини, монтажне обладнання тощо.



Сервокроковий двигун 57EBP75ALC-TFA

57EBP75ALC-TFA — 2-фазний двигун з енкодером, який забезпечує високу точність і плавність роботи за низького рівня шуму та нагрівання. Максимально ефективну роботу двигуна забезпечує драйвер з підтримкою зворотного зв'язку HBS57AJ. Двигун також можна під'єднувати до звичайного драйвера, але тоді він працюватиме без точного контролю положення ротора. Номінальний обертальний момент цієї моделі становить 1.5 Нм.



Технічні характеристики мотора:

Виробник: Times Brilliant

Модель: 57EBP75ALC-TFA

Кількість фаз: 2

Напруга живлення: 24~48 В (постійний струм)

Номінальний обертальний момент: 1.5 Нм

Струм обмотування: 4.2 А

Опір обмоток: 0.5 Ом

Ізоляційний клас: В

Індуктивність: 1.8 мГн

Кутовий крок: 1.8°

Номінальна швидкість: 1000 об/хв

Максимальна швидкість: 2000 об/хв

Роздільна здатність енкодера: 1000  імпульсів/оберт

Тип фланця: NEMA 23

Діаметр вала: 8 мм

Довжина кабелів: ~2 м

Робоча температура енкодера: <85 °С

Робоча температура довкілля: -10...+40 °С

Вологість довкілля: макс. 85% (без конденсату)

Вага: 0.99 кг





Сервокроковий драйвер HBS57AJ

HBS57AJ - драйвер нового покоління, яке використовує передову технологію векторного керування зі зворотним зв'язком. Ця модель повністю розв'язує проблему втрати кроків, яка притаманна традиційним кроковим двигуном із розімкнутим контуром. HBS57AJ неабияк покращує швидкодію і точність двигуна, знижує його нагрівання, вібрацію й енергоспоживання. Крім того, у разі постійного перевантаження двигуна серводрайвер видає сигнал тривоги. HBS57AJ прекрасно працює з кроковими двигунами серій 42, 57 або 60. Драйвер обладнаний інтерфейсом RS232 для під'єднання до комп'ютера.



Особливості HBS57AJ:

  • Використання нового 32-розрядного чипа DSP для керування двигуном

  • Використання вдосконаленої технології векторного керування зі зворотним зв'язком (двигун працює плавніше з вищою точністю)

  • Точне керування положенням і швидкістю для вимогливих застосунків

  • Технологія зниження нагрівання двигуна

  • Висока динамічна здатність реагування, скорочення часу розгону та гальмування двигуна

  • Можливість налаштування параметрів системи за допомогою зовнішнього пристрою послідовного порту

  • Можливість регулювання струму обмоток (в діапазоні 0~6 А)

  • Драйвер може бути адаптований для керування гібридним кроковим двигуном серії 42, 57 або 60 з замкнутим контуром

  • Оптично ізольовані вхідний і вихідний сигнали

  • Частота імпульсного відгуку до 200 кГц

  • 16 різновидів поділки кроку

  • Захист от перевантаження по струму, перенапруги, перегрівання

  • Функція відстеження помилок



Технічні характеристики драйвера:

Виробник: Times Brilliant

Модель: HBS57AJ

Вхідна напруга: 24~ 80 В (постійний струм)

Вихідний струм: 0~6 А

Струм логічного сигналу: 7~20 мА

Частота імпульсів: 0~200 кГц

Опір ізоляції: ≥500 МОм

Струм енкодера: ≤50 мА

Метод охолодження: радіатор

Робоча температура довкілля: -10...+50 °С

Вологість довкілля: 40...90%

Температура зберігання: -20...+80 °С

Стійкість до вібрації: 5.9 м/с2

Вага: 0.275 кг



Корисна порада!
  • Якщо температура довкілля занадто висока, для відведення тепла від драйвера використовуйте зовнішній охолоджувальний вентилятор
  • Уникайте драйверів у місцях із пилом, олійними парами та  агресивними газами



Неправильне під'єднання дротів енкодера може призвести до пошкодження як самого енкодера, так і драйвера



Докладніше інструкцію з експлуатації дивіться у вкладці "Специфекація"

Комплект постачання

- Сервокроковий двигун 57EBP75ALC-TFA (1 шт.)

- Сервокроковий драйвер HBS57AJ (1 шт.)



До цього приводу в нас можна придбати

КонтролериАвтономный контроллер DDCS V3.1, 4 оси управления, фото 2

Блоки живленняИмпульсный блок питания S-400-24, 24V, 16.7А, 400W, фото 2

Гнучкі муфтиГибкая кулачковая муфта 8х10ММ (L30, D20), фото 2

Зубчасті колесаШкив HTD5M-20з-20ш с посадочным отверстием 8 мм, фото 2

Кутовий кронштейн КД типу NEMA23Угловой кронштейн ШД типа NEMA23, фото 2

Установлювальний блок крокового двигуна NEMA23Установочный блок шагового двигателя NEMA23, фото 2

Установлювальний блок крокового двигуна NEMA23, пластикУстановочный блок шагового двигателя NEMA23, пластик, фото 2



Дивіться всі наші оголошення, у нас є:

Користувальницькі характеристики
Діаметр вала8
Тип фланцяNEMA 23 (57 мм)
Крутний момент (Нм)1.5
Сервошаговый драйвер HBS57AJ
Вага0.275 кг
Температура зберігання-20...+80 °С
ВиробникTimes Brilliant
Вхідна напруга24~80 В (постійний струм)
Вихідний струм0~6 А
Струм логічного сигналу7~20 мА
Частота імпульсів0~200 кГц
Опір ізоляції≥500 МОм
Струм енкодера≤50 мА
Метод охолоджуваннярадіатор
Робоча температура навколишнього середовища-10...+50 °С
Вологість навколишнього середовища40...90%
Стійкість до вібрації≤5.9 м/с2
МодельHBS57AJ
Сервошаговый двигун 57EBP75ALC-TFA
Напруга живлення24~48 В (постійний струм)
Дозвіл енкодера1000 імпульсів / оборот
ВиробникTimes Brilliant
Модель57EBP75ALC-TFA
Кількість фаз2
Номінальний крутний момент1.5 Нм
Струм обмотки4.2 А
Опір обмоток0.5 Ом
Ізоляційний класВ
Індуктивність1.8 мГн
Кутовий крок1.8°
Номінальна швидкість1000 об/хв
Максимальна швидкість2000 об/хв
Тип фланцяNEMA 23
Діаметр вала8 мм
Довжина кабелів~2 м
Робоча температура енкодера<85 °С
Робоча температура навколишнього середовища-10...+40 °С
Вологість навколишнього середовищамакс. 85% (без конденсату)
Вага0.99 кг
Основні
Тип комплектуючогоКроковий сервопривід з зворотним зв'язком
Станнове
Кількість в упаковці1 комплект
Вага комплекту1.265 кг
