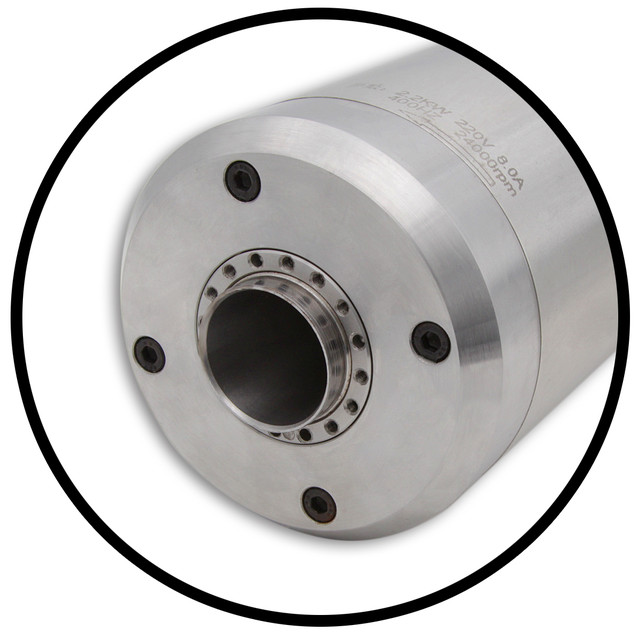

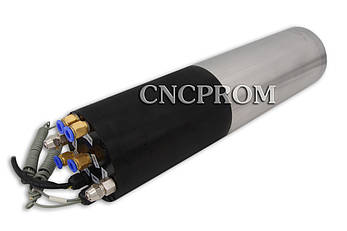

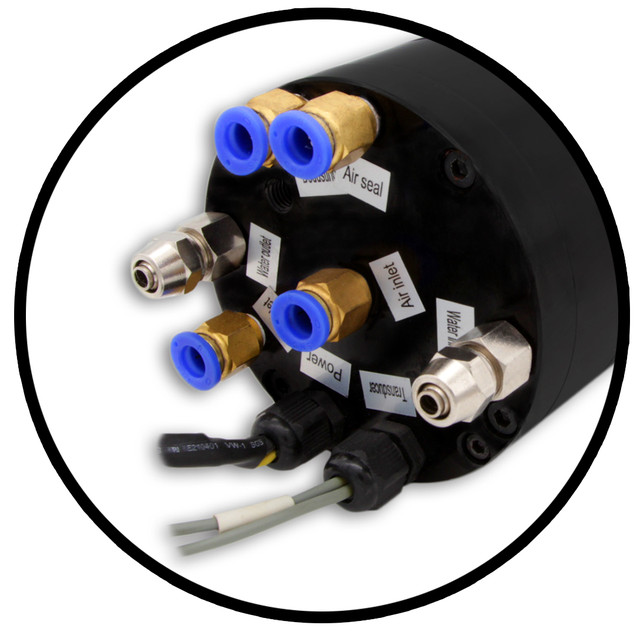

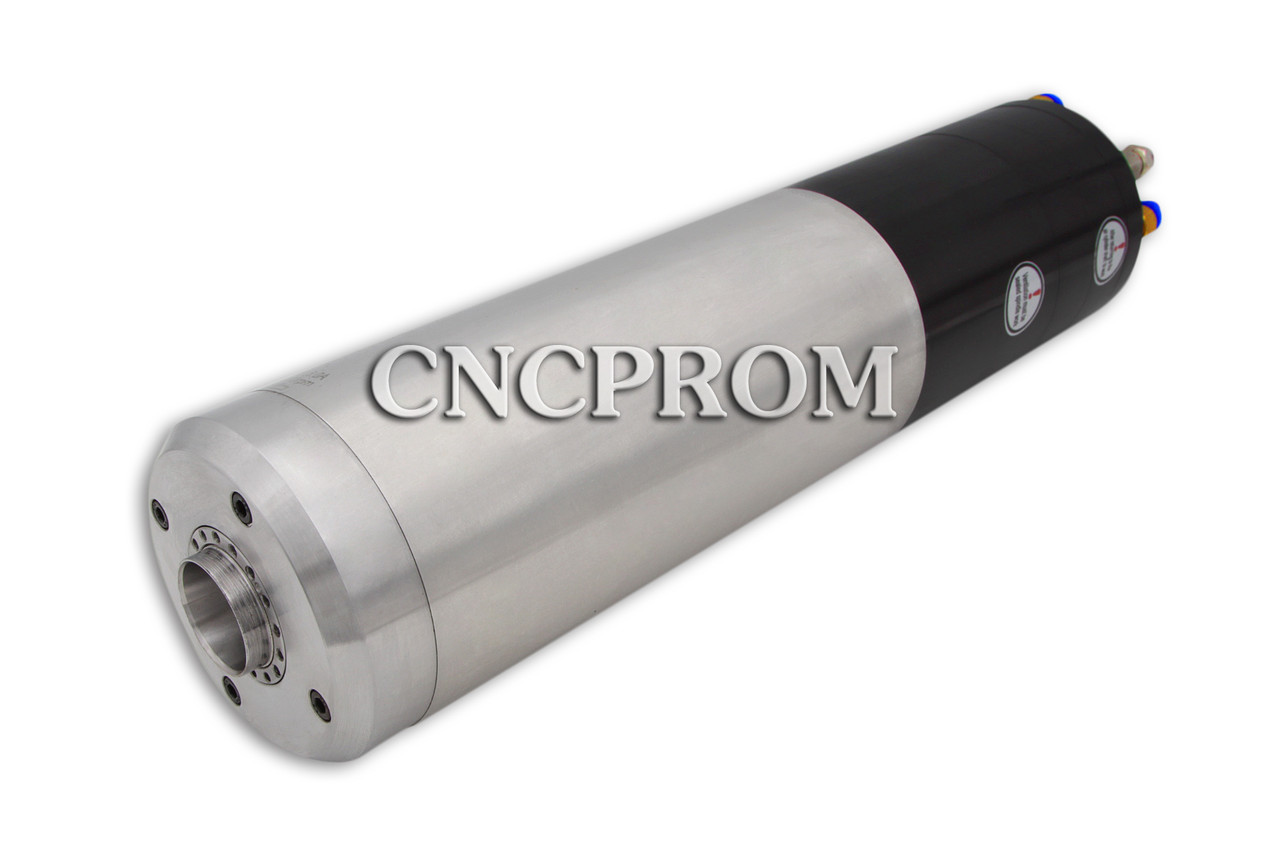

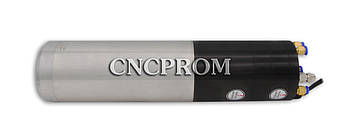

Шпиндель RTM100-30-24Z/2.2, 2.2 kW, 220 V (водяне охолодження)

Високошвидкісний шпиндель RTM100-30-24Z/2.2 потужністю 2.2 кВт має великий крутний момент, малу вібрацію і низькі шумові характеристики.Точність складання і високу якість балансування даної моделі забезпечують мінімальне биття на валу, яке необхідно для якісної обробки або довгим тонким інструментом. Надійність шпинделя забезпечується високою якістю підшипникових вузлів. Управління шпинделями здійснюється за допомогою перетворювачів частоти. У передній частині шпинделя є конусні отвори - інструментальний конус. Саме з його допомогою здійснюється надійне кріплення цангового патрона ВТ30 з закріпленої у ньому фрезою. Особливістю шпинделя з автоматичною зміною інструменту є не тільки зміна швидкості обертання, але і можливість зміни різального інструменту під час роботи. Шпиндель може забезпечувати обертання в діапазонах швидкостей, які передбачаються режимами різання того чи іншого обробного інструменту. Примусове рідинне охолодження забезпечує охолодження верхніх і нижніх підшипників. Потік охолоджувальної рідини в шпинделі рівномірно розподіляє температуру в усіх частинах шпинделя для відведення зайвого тепла, яке виникає в результаті роботи. Така особливість дозволяє шпинделю працювати безперервно тривалий час при великих навантаженнях.

Застосування: металообробка, деревообробка, художня різьба по дереву, меблеве виробництво, виготовлення прес форм, металевих форм під лиття і т. д.











Переваги шпинделя з рідинним охолодженням:

Шпиндель з рідинним охолодженням працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кріплення хомутом дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом їх з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і бачок.

Технічні характеристики:

Модель: RTM100-30-24Z/2.2

Тип охолодження: рідинне

Діаметр: 100 мм

Тип патрона: ВТ30

Напруга: 220 В

Струм: 6.7 А

Номінальна потужність: 2.2 кВт

Пікова потужність: 3 кВт

Номінальний обертальний момент: 1.4 Нм

Максимальний крутний момент: 1.9 Нм

Номінальна частота: 250 Гц

Максимальна частота: 400 Гц

Номінальна швидкість обертання: 15000 об/хв

Максимальна швидкість обертання: 24000 об/хв

Підшипники: 2х7007, 1х7005

Вага: 14.25 кг

Габаритні розміри:

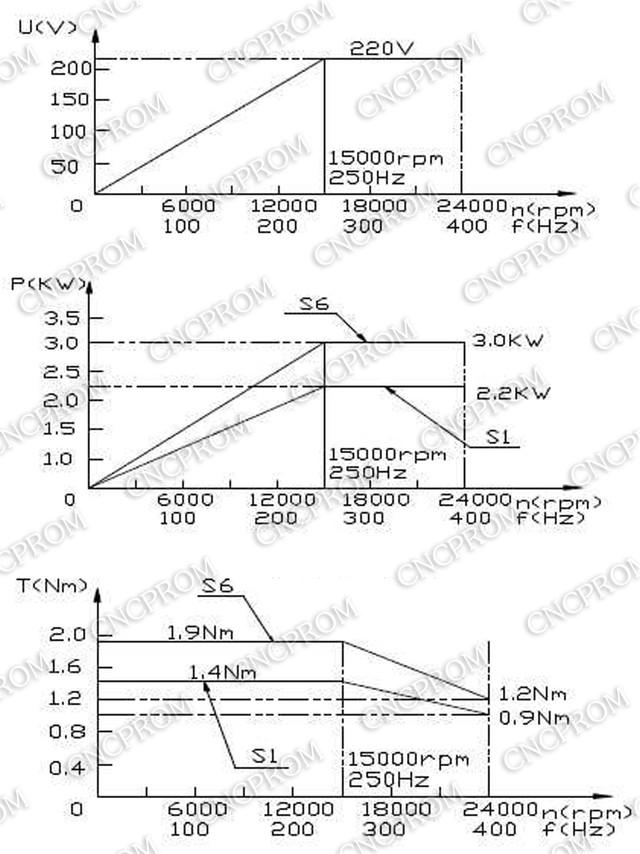

Графіки роботи шпинделя:

- Шпиндель RTM100-30-24Z/2.2(1 шт.)

Інвертор (VFD) 4KW 220-250V

Підшипники

Кронштейн для кріплення шпинделя 100мм

Притиск для шпинделя 100мм

Щітка - насадка на шпиндель діаметром 100мм

Цангові патрони ВТ30

Тримач цангового патрона BT30

Цанги

Фрези

Водяний насос занурювальний DK-5000, 105W 220AC для охолодження шпинделя

Трубка для охолоджуючої рідини 5.5х8

Радіатор 395х120 (під вентилятори 120х120)

Вентилятор (кулер) 120х120, 12V, 1.74 A (3 pin)
