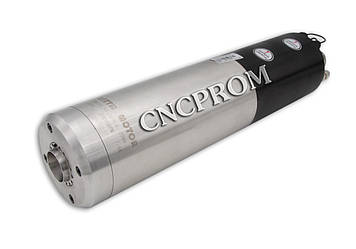

Шпиндель з автоматичною зміною інструменту RTM100-30-24/3.0, 3 kW, 220V (водяне охолодження), фото 1

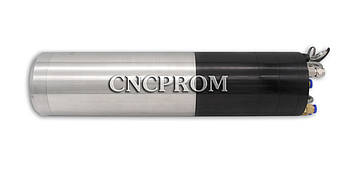

Шпиндель з автоматичною зміною інструменту RTM100-30-24/3.0, 3 kW, 220V (водяне охолодження), фото 3

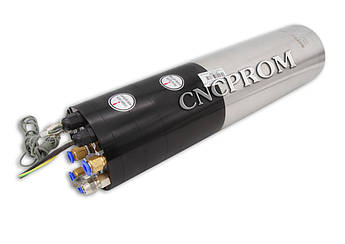

Шпиндель з автоматичною зміною інструменту RTM100-30-24/3.0, 3 kW, 220V (водяне охолодження), фото 4

Шпиндель з автоматичною зміною інструменту RTM100-30-24/3.0, 3 kW, 220V (водяне охолодження)

Опис
Характеристики
Інформація для замовлення

Шпиндель RTM100-30-24/3.0, 3 кВт, 220 V (водяне охолодження)

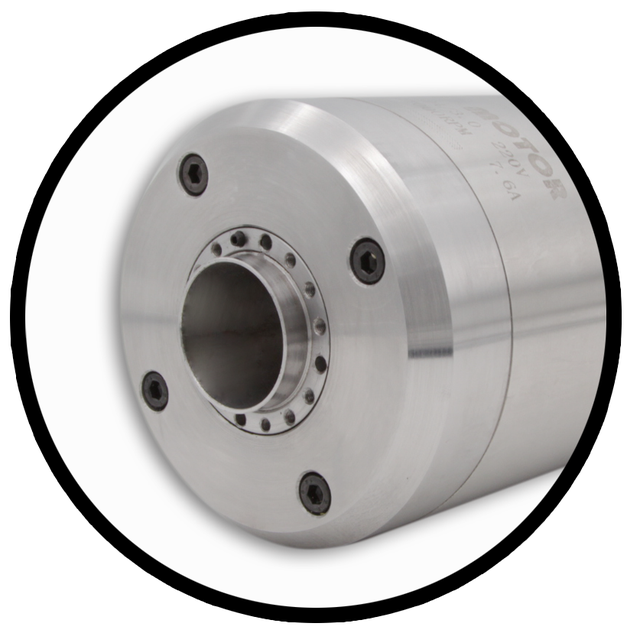

Високошвидкісний шпиндель RTM100-30-24/3.0 потужністю 3 кВт має великий крутний момент, малу вібрацію і низькі шумові характеристики.Точність складання і високу якість балансування даної моделі забезпечують мінімальне биття на валу, яке необхідно для якісної обробки або довгим тонким інструментом. Надійність шпинделя забезпечується високою якістю підшипникових вузлів. Управління шпинделями здійснюється за допомогою перетворювачів частоти. У передній частині шпинделя є конусне отвори - інструментальний конус. Саме з його допомогою здійснюється надійне кріплення цангового патрона ВТ30 з закріпленої у ньому фрезою. Особливістю шпинделя з автоматичною зміною інструменту є не тільки зміна швидкості обертання, але і можливість зміни різального інструменту під час роботи. Шпиндель може забезпечувати обертання в діапазонах швидкостей, які передбачаються режимами різання того чи іншого обробного інструменту. Примусове рідинне охолодження забезпечує охолодження верхніх і нижніх підшипників. Потік охолоджувальної рідини в шпинделі рівномірно розподіляє температуру в усіх частинах шпинделя для відведення зайвого тепла, яке виникає в результаті роботи. Така особливість дозволяє шпинделя працювати безперервно тривалий час при великих навантаженнях.

Застосування: металообробка, деревообробка, художня різьба по дереву, меблеве виробництво, виготовлення прес форм, металевих форм під лиття і т. д.







Переваги шпинделя з рідинним охолодженням:

Шпиндель з рідинним охолодженням працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кріплення хомутом дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом їх з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і бачок.

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



Технічні характеристики:

Модель: RTM100-30-24/3.0

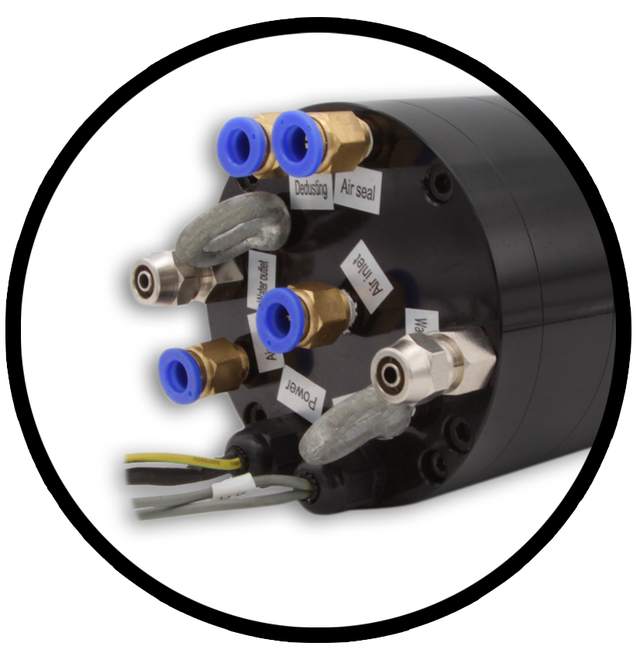

Тип охолодження: рідинне

Діаметр: 100 мм

Тип патрона: ВТ30

Напруга: 220 В

Струм: 6.7 А

Номінальна потужність: 3 кВт

Пікова потужність: 4.2 кВт

Номінальний обертальний момент: 1.9 Нм

Максимальний крутний момент: 2.6 Нм

Номінальна частота: 250 Гц

Максимальна частота: 400 Гц

Номінальна швидкість обертання: 15000 об/хв

Максимальна швидкість обертання: 24000 об/хв

Підшипники: 2х7007, 1х7005

Вага: 14.4 кг



Габаритні розміри:



Графіки роботи шпинделя:

Корисна інформація!
Щоб ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі види трубок можуть втрачати форму при температурі вище +40С.

Важливо!!!

  • Перш ніж під'єднати шпиндель до частотника, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.



Комплект постачання

- Шпиндель RTM100-30-24/3.0 (1 шт.)



До цього шпинделю у нас можна придбати

Інвертор (VFD) 4KW 220-250VÐнÐ2еÑÑ'Ð¾Ñ Ð§ÐŸÐ£ HY02D223B (VFD) 2.2 KW 11A 220-250V, ÑоÑ'о 2

ПідшипникиÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7005C 2RZ P4 DTA, ÑоÑ'о 2

Кронштейн для кріплення шпинделя 100ммКÑоншÑ'еÐ1н ÐÐ»Ñ ÐºÑепленÐÑ ÑˆÐ¿ÐнÐÐµÐ»Ñ 125мм, ÑоÑ'о 1

Притиск для шпинделя 100ммПÑÐжÐм ÐÐ»Ñ ÑˆÐ¿ÐнÐÐµÐ»Ñ 80мм, ÑоÑ'о 2

Щітка - насадка на шпиндель діаметром 100мм Ð©ÐµÑ'ка - наÑаÐка на шпÐнÐель ÐÐамеÑ'Ñом 80мм, ÑоÑ'о 2

Цангові патрони ВТ30ЦанÐ3оÐ2ÑÐ1 паÑ'Ñон BT30-ER16-70, ÑоÑ'о 1

Тримач цангового патрона BT30ÐеÑжаÑ'ель ÑанÐ3оÐ2оÐ3о паÑ'Ñона BT30, ÑоÑ'о 2

Цанги Ð¦Ð°Ð½Ð3а 1мм ER11, ÑоÑ'о 2

ФрезиФÑеза конÐÑеÑÐºÐ°Ñ ÑпÐÑÐ°Ð»ÑŒÐ½Ð°Ñ ÑÑеÑÐÑеÑÐºÐ°Ñ R0.25*20*D6*L50, ÑоÑ'о 2

Водяний насос занурювальний DK-5000, 105W 220AC для охолодження шпинделя  ÐŸÐ¾Ð3ÑужноÐ1 Ð2оÐÑноÐ1 наÑÐ¾Ñ DK-5000, 105W 220AC ÐÐ»Ñ Ð¾Ñ...лажÐенÐÑ ÑˆÐ¿ÐнÐелÑ, ÑоÑ'о 2

Трубка для охолоджуючої рідини 5.5х8ТÑубка ÐÐ»Ñ Ð¾Ñ...лажÐаюÑеÐ1 жÐÐкоÑÑ'Ð 5.5 Ñ...8 , ÑоÑ'о 2

Радіатор 395х120 (під вентилятори 120х120)РадиаÑÐ¾Ñ 395Ñ120 (под венÑилÑÑоÑÑ 120Ñ120), ÑоÑо 2

Вентилятор (кулер) 120х120, 12V, 1.74A (3 pin)ÐенÑилÑÑÐ¾Ñ (кÑлеÑ) 120Ñ120, 12V, 1.74A (3 pin), ÑоÑо 2





Дивіться всі наші оголошення, у нас є:

Основні
Вага14.4 кг
МодельRTM100-30-24/3.0
Номінальний крутний момент1.9 Нм
Кількість в упаковці1 шт.
Тип комплектуючогоШпиндель
Напруга220 В
Станнове
Тип охолодженнярідинне
Діаметр100 мм
Тип патронаВТ30
Струм6.7 А
Номінальна потужність3 кВт
Пікова потужність4.2 кВт
Максимальний крутний момент2.6 Нм
Номінальна частота частота250 Гц
Максимальна частота400 Гц
Номінальна швидкість обертання15000 об/хв
Максимальна швидкість обертання24000 об/хв
Підшипники2х7007, 1х7005
Користувальницькі характеристики
Потужність3 кВт
Діаметр100 мм
Форма корпусуциліндр
Тип охолодженняводяне
Робоча напуга220 В
Потужність (Вт)3000
Вхідна напруга (В)220
Корпускруглий
