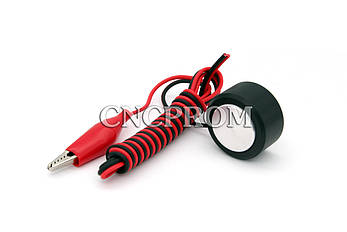

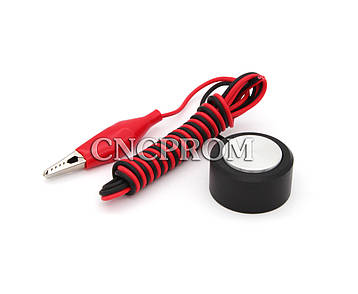

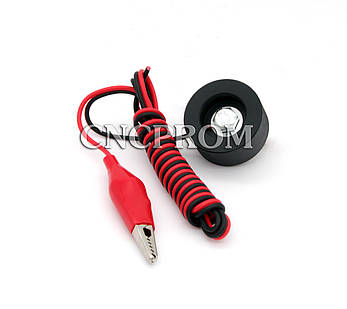

Датчик висоти інструмента (без магніту) THS-03
Датчик висоти інструмента (датчик нуля) THS-03 — це дротовий пристрій, призначений для встановлення висоти інструмента по осі Z в автоматичному режимі. Датчик встановлюється на поверхню оброблюваного матеріалу. Контактна поверхня нульового датчика виготовлена з алюмінію, корпус з поліаміду. Ця модель обладнана двома контактами, один із них під'єднаний до контакту всередині датчика, другий до затискача «крокодил». Підходить для оброблення металів.

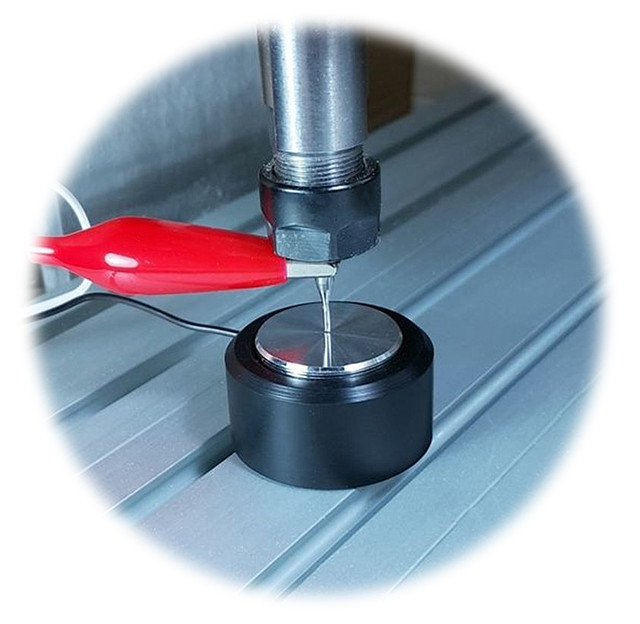

Принцип роботи: спрацьовування відбувається завдяки замиканню контакту під час торкання інструмента з контактним майданчиком датчика (металевою пластиною)
Технічні характеристики:
Матеріал корпусу: поліамід
Матеріал поверхні контакту: алюміній
Опір ізоляції: 100 MОм
Наявність магніту: немає
Сумісність із ПЗ: MACH3, LinuxCNC та інші
Довжина з'єднувального дроту: 1.15 м
Діаметр поверхні контакту: 24.5 мм
Діаметр датчика: 35 мм
Висота датчика: 19.5 мм
Вага: 50 г
Габаритні розміри:
Схема під'єднання датчика:
- Під'єднання датчика необхідно здійснювати тільки у разі вимкненого джерела живлення
- Використовувати для живлення датчика те саме джерело, від якого заповнена плата комутації не рекомендується
- Переконайтеся, що живлення контролера не має електричного контакту з корпусом верстата.
Докладніше інструкцію по експлуатації дивіться в вкладці "Специфікації"
- Датчик висоти інструмента (1 шт.)
Контролери
Дивіться всі наші оголошення:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
| Основні атрибути | |
|---|---|
| Опір ізоляції | 100 МОм |
| Стан | нове |
| Кількість в упаковці | 1 шт. |
| Тип комплектуючого | Датчик нуля |
| Матеріал корпусу | поліамід |
| Матеріал поверхні контакту | алюміній |
| Наявність магніту | відсутній |
| Сумісність з ПО | MACH3, LinuxCNC та інші |
| Довжина з'єднувального дроту | 1.15 м |
| Діаметр поверхні контакту | 24.5 мм |
| Діаметр датчика | 35 мм |
| Висота датчика | 19.5 мм |
| Користувальницькі характеристики | |
| Вага | 50 г |
- Ціна: 239 ₴
- Немає в наявності
- Код: 03-206
239 ₴
