КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

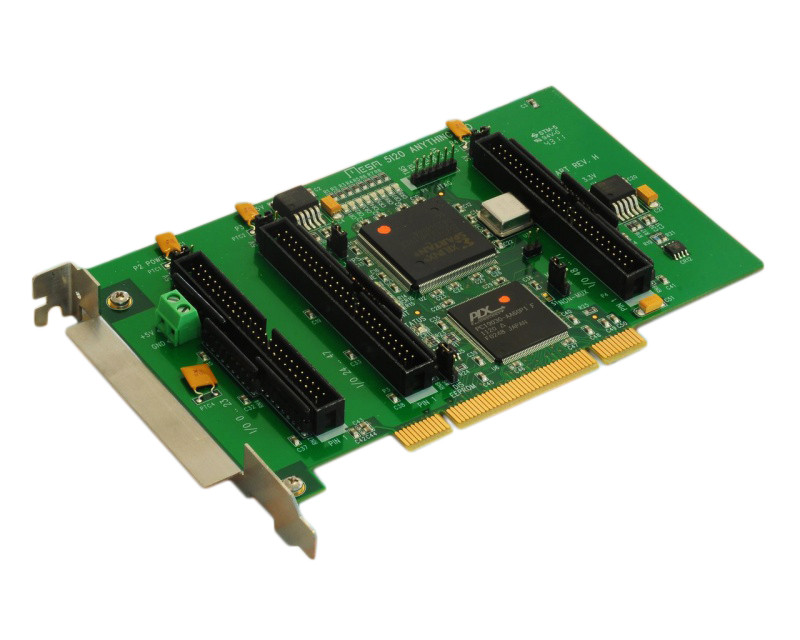

Контролер MESA 5I20, фото 1

Контролер MESA 5I20

Опис
Характеристики
Специфікації
Інформація для замовлення
Контролер MESA 5I20 PCI Anything на базі FPGA

MESA 5I20 - — це програмована плата введення/виведення загального призначення для шини PCI. 5I20 використовує Xilinx FPGA з пропускною здатністю 200 Кбайт для всієї логічної частини. FPGA завантажується з боку шини PCI, що дає змогу створювати практично будь-які спеціалізовані функції введення/виведення, навіть включно з мікроконтролерами в FPGA. Передбачено кілька готових функцій, включно з 12-канальним контролером серводвигуна на базі хоста, 4 або 8-канальним контролером серводвигуна на основі мікроконтролера (мікроконтролер вбудований у FPGA) і 8-канальною платою,  32-розрядний лічильник таймера здатний працювати на 100 МГц. Всі біти введення/виведення живляться 5 В і можуть споживати 24 мА. Для всіх виведень передбачені резистори, що підтягують, так що вони можуть бути під'єднані безпосередньо до оптоізоляторів, контактів і т. д. 5I20 має 72 біти введення/виведення, доступних на трьох 50-контактних роз'ємах, всі роз'єми використовують виведення, сумісні зі стійкою модуля введення/виведенням.





Характеристики:

Тип характеристики Мінімум Максимум Примітка
               Електроживлення
Джерело живлення  4.5V 5.5V -
Споживане електроживлення  - 1000 mA Залежить від FPGA
Струм при 5V на кожен роз'єм введення/виведення  - 500mA Сумарно з усіх трьох
Струм при 3.3V на кожен роз'єм введення/виведення  - 500mA Сумарно з усіх трьох
Робоча температура -40°C +85°C -

Тип плати: материнська

Інтерфейс під'єднання: PCI

Інтерфейс під'єднання дочірніх плат: 50-контактний роз'єм

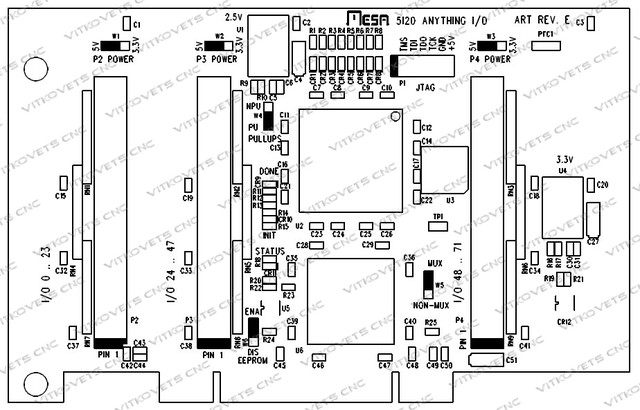

Розташування роз'ємів:

Програмне забезпечення для контролера MESA 5I20 - завантажити



Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:

mesanet.com

store.mesanet.com



Комплект постачання

 - Контролер MESA 5I20 (1 шт.)



Докладніше  інструкцію з експлуатації  дивіться на вкладці "Специфікація"



До цього контролера в нас можна придбати

Контролер MESAКонтроллер MESA 5I25 , фото 2





Дивіться всі наші оголошення, у нас є:



Основні
Гарантійний термін3 міс
Країна виробникСША
СтанНовий
Тип монтажуНа плату
ВиробникMESA
Модель5I20
Тип платиматеринська
Технічні характеристики
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
Напруга5 В
Інтерфейс підключення контролераPCI
Інтерфейс підключення дочірніх плат50-контактний роз'єм
