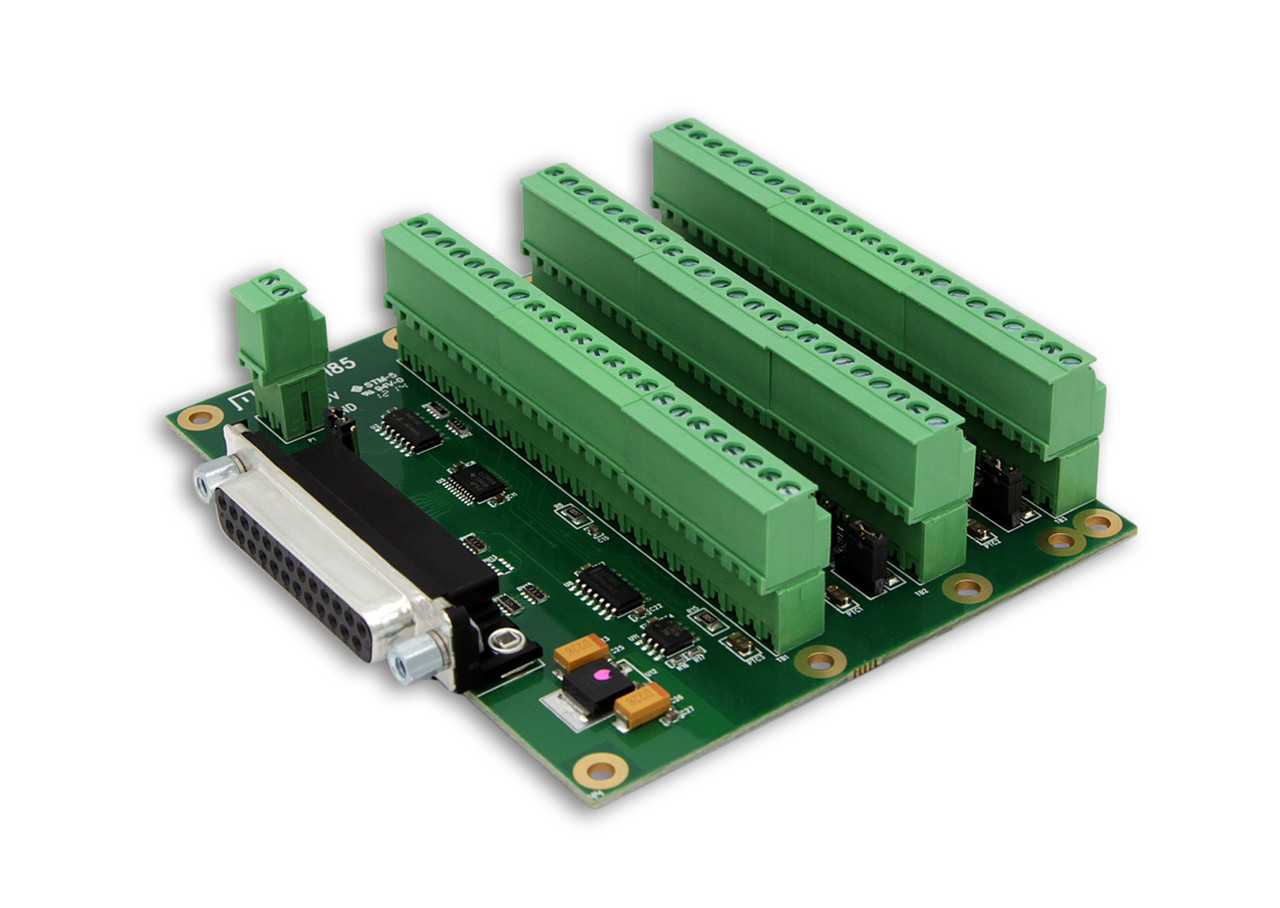

Контролер MESA 7I85

Опис
Характеристики
Інформація для замовлення

Контролер MESA 7I85 4-канальний енкодер 5-канальний послідовний інтерфейс RS-422

MESA 7I85 - це п'ятиканальний послідовний інтерфейс RS-422 і чотирьохканальний інтерфейс для 25-контактних плат вводу/виводу Mesa з інтерфейсом FPGA Anything. 7I85 призначена для управління рухом. Звичайне використання 7I85 - підключення до чотирьох
приводам з послідовним з'єднанням для чотирьох з п'яти повнодуплексних інтерфейсів RS-422 інтерфейсу 7I85s і до чотирьох енкодерів з індексом для входів датчика 7I85s.
Входи енкодера можуть бути TTL або диференціальними для кожного входу. 7I85 також може
подавати живлення 5 В на енкодери. З'єднання контролера відбувається через роз'єм DB25.



Характеристики:

Тип характеристики Мінімум Максимум Примітка
              Електроживлення
Джерело живлення 5V 4.75  5.25  VDC
споживане електроживлення 5V - 300 mA mA
Струм 5V на кожен роз'єм вводу/виводу  - 640 mA
Максимальна швидкість даних - 10 MBIT/S
Діапазон для режиму спільного входи RS-422 -7 +12 Volts
RS-422 граничний опір 118 122 Ohm
RS-422 вихід низький - 8 Volts
RS-422 вихід високий VCC-2.5 - Volts
Режим загального входу -7 +12 Volts
Межа режиму TTL входу 1.4 1.8 Volts
Робоча температура -40 +85 °C
Вологість 0 95%

Тип плати: дочірня

Інтерфейс підключення: LPT

Вага: 123 г

Програмне забезпечення для контролера MESA 7I85 - завантажити



Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:

mesanet.com

store.mesanet.com

forum.linuxcnc.org



Комплект постачання

- Контролер MESA 7I85 (1 шт.)



Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"



До цього контролера у нас можна придбати

Контролер MESA 5I25КонÑ'ÑÐ¾Ð»Ð»ÐµÑ MESA 5I25 , ÑоÑ'о 2

Контролер MESA 6I25КонÑ'ÑÐ¾Ð»Ð»ÐµÑ MESA 6I25 , ÑоÑ'о 2

LPT кабель довжиною 1.2 м

LPT кабель довжиною 3 м LPT кабель ÐоÐ2жÐною 1,2м, ÑоÑ'о 2



Дивіться всі наші оголошення, у нас є:



Основні
ВиробникMESA
Країна виробникСША
Вага0.123 кг
Тип монтажуНа плату
Гарантійний термін3 міс
СтанНовий
Модель7I85
Тип платидочірня
Технічні характеристики
Напруга5 В
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
Інтерфейс підключення контролераLPT
