Контролер MESA 7I78
MESA 7I78 - дочірня/комутаційна плата, яка використовується з 25-контактними картами введення/виведення MESA, як-от 5I25. 7I78 призначена для сполучення до 4 ось крокових двигунів або серводвигунів, а також забезпечує роботу датчика енкодера шпинделя й ізольоване аналогове керування шпинделем. Усі виходи кроку та напрямку є буферизованими сигналами 5 В, які можуть подавати 24 мА. Всі виходи підтримують диференціальний режим для зниження сприйнятливості до шуму. Один інтерфейс RS-422 призначений для розширення входів/виходів через дочірню плату послідовного введення/виведення.
Характеристики:
| Тип характеристики | Мінімум | Максимум | Примітка |
| Електроживлення | |||
| Джерело живлення 5V | 4.5 VDC | 5.5 VDC | - |
| Споживане електроживлення 5V | - | 100 mA | Без додаткового навантаження |
| Виходи step/dir | |||
| Виходи step/dir високої напруги | 4V | - | Джерело 10 мА |
| Виходи step/dir низької напруги | - | 1V | Зниження 10 мА |
| Вхідний енкодер | |||
| Режим загального входу | -7 | +12 | Volts |
| Межа режиму входу TTL | 1.4 | 1.8 | Volts |
| Диференціальний режим IMPEDANCE | 131 | 135 | Ohms |
| Лічильник | - | 10 MHz | |
| Робоча температура | -40°C | +85°C | |
Тип плати: дочірня
Інтерфейс під'єднання: LPT
Габаритні розміри:
Розташування роз'ємів:
Щоб скористатися всіма перевагами контролера MESA 7I78, необхідно встановити актуальну версію прошивки.
Прошивка для контролера MESA 7I78 - завантажити
Докладну інформацію щодо налаштування контролера можна знайти за посиланнями:
- Контролер MESA 7I78 (1 шт.)
Докладніше інструкцію з експлуатації дивіться на вкладці "Специфікація"

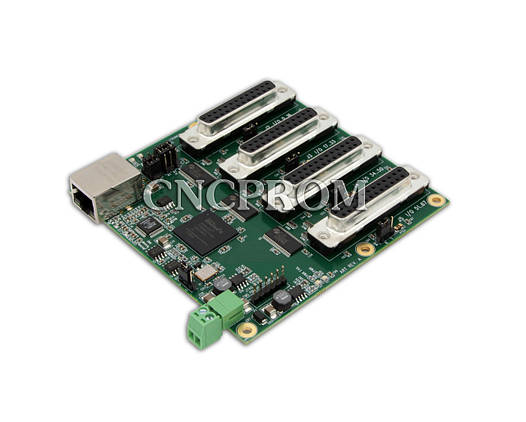

Контролер MESA 7I80DB-16
Контролер MESA 5I25
Контролер MESA 6I25
LPT кабель довжиною 1.2м
LPT кабель довжиною 3м
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
| Основні | |
|---|---|
| Гарантійний термін | 3 міс |
| Країна виробник | США |
| Стан | Новий |
| Тип монтажу | На плату |
| Виробник | MESA |
| Модель | 7I78 |
| Тип плати | дочірня |
| Технічні характеристики | |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 85 град. |
| Напруга | 5 В |
| Інтерфейс підключення контролера | LPT |
