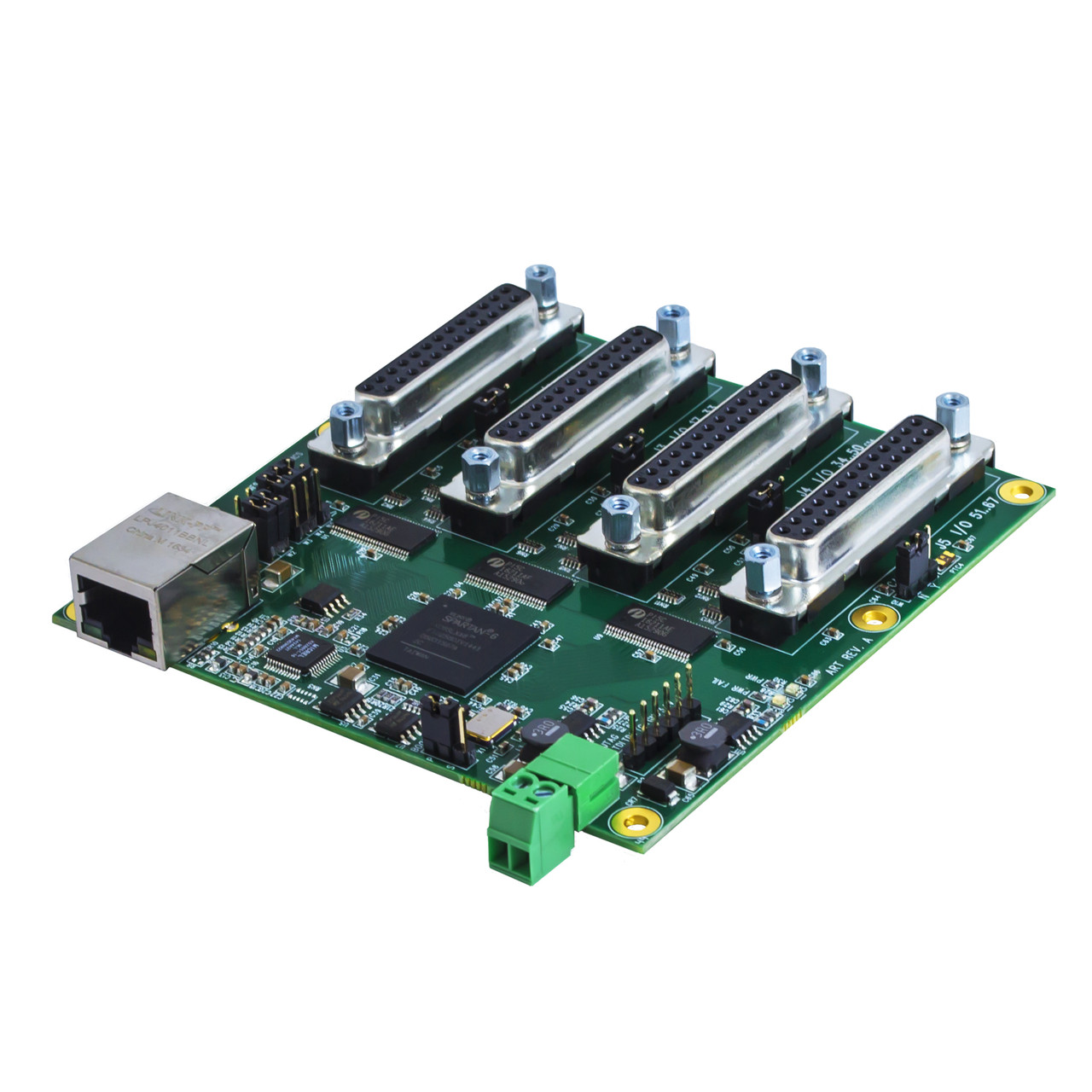

Контроллер MESA 7I80DB-16

MESA 7I80DB-16 — це недорога програмована плата введення/виведення загального призначення на базі FPGA з хост-з'єднанням 100 BaseT Ethernet. Ця модель використовує стандартні розпінування та роз'єми паралельного порту для сумісності з більшістю паралельних портів керування рухом/відвідних карток ЧПК/багатовісних приводів крокових двигунів, що дає змогу підвищити продуктивність керування рухом за збереження надійного інтерфейсу Ethernet у реальному часі. На відміну від паралельного порту, який замінює 7I80DB, кожен біт введення/виведення має індивідуально програмований напрямок і функцію. 7I80DB має спрощену систему передавання даних холу UDP, яка дає змогу працювати в режимі реального часу, якщо потрібно, і сумісність зі стандартними мережами для програм не в реальному часі. Подвійні  FPGA з конфігурацією EEPROMs дають змогу легко відновлюватися після помилок програмування. 7I80DB забезпечує 68 бітів введення/виведення (17 на роз'єм). Усі біти введення/виведення допускають напруга 5 В і мають навантажувальні резистори. Опція джерела живлення дає змогу 7I80DB подавати живлення 5 В на комутаційні плати, якщо це необхідно. Ця потужність 5 В захищена PTC. Модулі вбудованого ПЗ призначені для апаратної генерації кроків, підрахунку квадратурних кодерів, ШІМ, цифрового введення/виведення, віддаленого введення/виведення Smart Serial, інтерфейсів BISS, SSI, SPI, UART та інших. Доступні конфігурації, які сумісні із загальними комутаційними платами та багатовісний кроковими двигунами, як-от Gecko G540 і Leadshine MX3660. Всі вбудовані програми керування рухом мають відкритий вихідний код і легко модифікуються для підтримки нових функцій або різних поєднань функцій.

Зараз від Mesa доступно шість сумісних карток 7I80DB, від 7I74 до 7I78 і 7I85. 7I80DB підтримує чотири допоміжні карти, тому, наприклад, можлива конфігурація 20-осьова step/dir або 24-осьова аналогова серво-конфігурація з однією 7I80DB і чотирма комутаційними картками Mesa.
