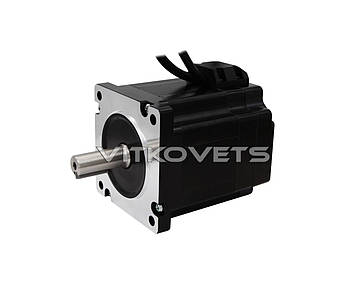

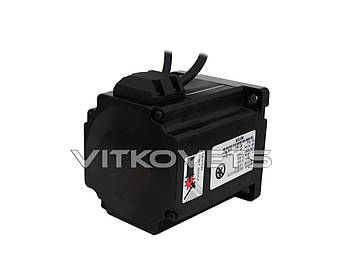

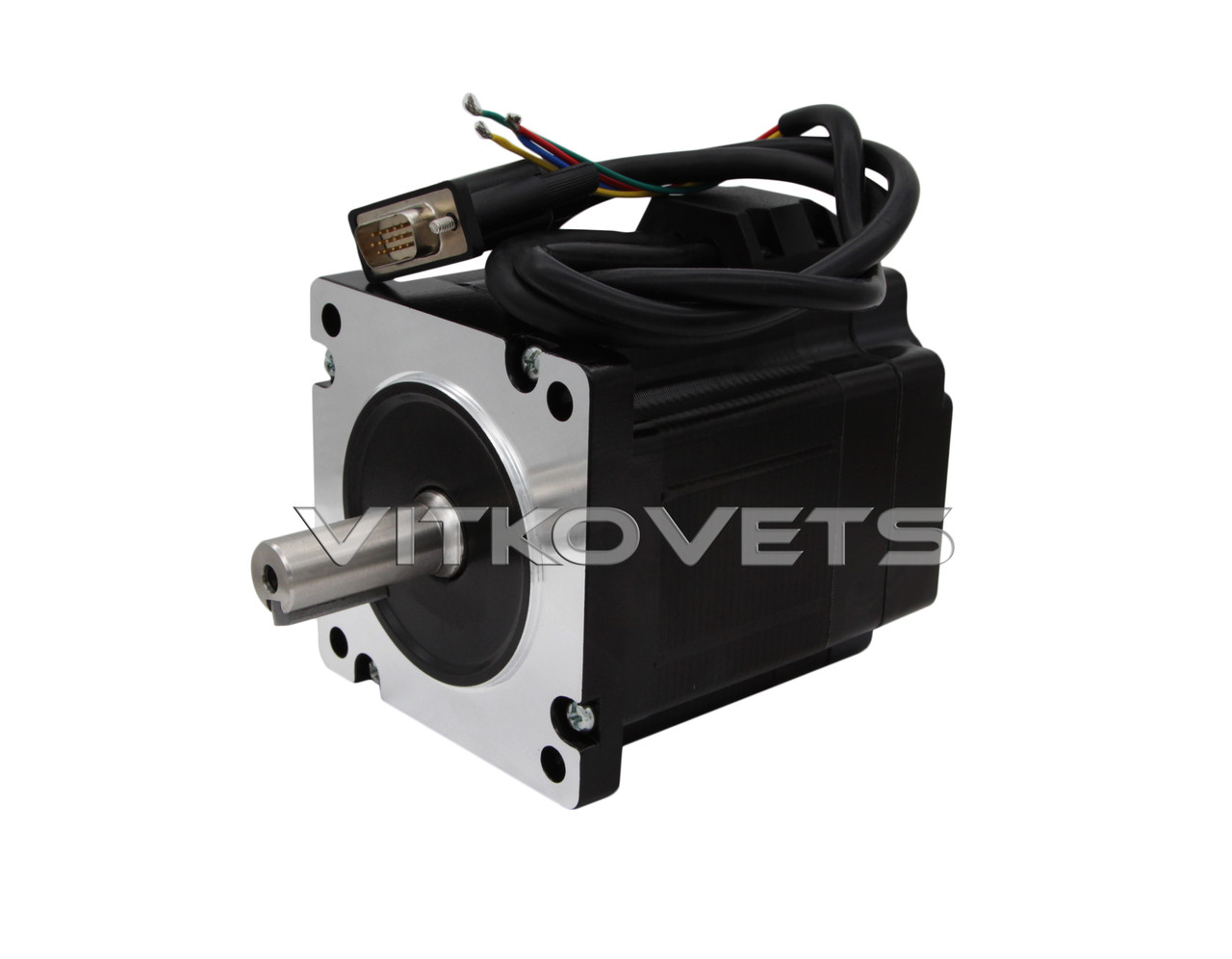

Кроковий двигун з енкодером замкнутого типу 86HSE4N-BC38, NEMA34

86HSE4N-BC38 - 2-х фазний двигун з енкодером, який забезпечує високу точність і плавність роботи з дуже низьким рівнем шуму і нагрівання. Головними перевагами мотора є: швидка реакція на команди та робота без втрати кроків (порівняно зі звичайними кроковими двигунами). Максимально ефективну роботу двигуна забезпечує гібридний серводрайвер з підтримкою енкодера HSS86. Двигун також можна підключати до звичайного драйверу, без підключення енкодера, в цьому випадку він буде працювати без точного контролю положення ротора.

Застосування: верстати з ЧПК (ЧПУ), лазерна різка, маркувальні машини, промислові швейні машини, монтажне обладнання і так далі.

Технічні характеристики:

Модель: 86HSE4N-BC38

Кількість фаз: 2

Напруга живлення: 24~80 В (постійний струм)

Споживаний струм: 6.0 А

Обертальний момент: 4.5 Нм

Номінальна швидкість: 1500 об/хв

Максимальна швидкість: 2000 об/хв

Кутовий крок: 1.8°

Опір обмоток: 0.45 Ω ±10%

Індуктивність обмоток: 3.7 mH ±20%

Дозвіл енкодера: 1000 PPR

Максимальна частота вхідних імпульсів: 200 KHz

Фланець: Nema34

Діаметр валу: 14 mm

Шпонка: 5 mm

Радіальне биття вала: 0.02 mm (при навантаженні 450 г)

Осьове биття вала: 0.08 mm (при навантаженні 450 г)

Довжина силового кабелю: ~500 mm

Довжина кабелю енкодера: ~300 mm

Робочий діапазон температур: -20°С...+50°С

Вага: 2.7 kg

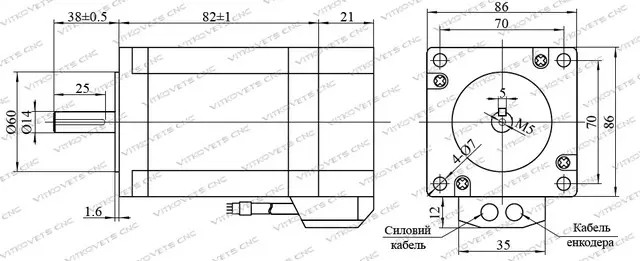

Габаритні розміри:

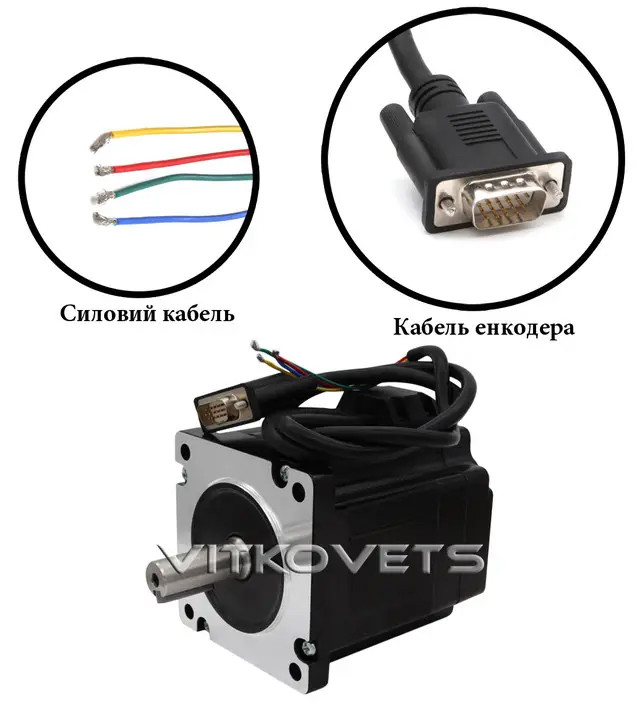

Кабель - менеджмент двигуна:

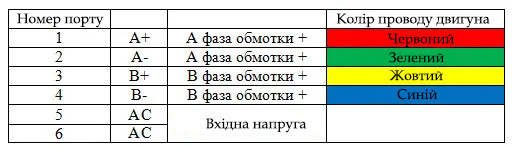

Підключення живлення і двигуна:

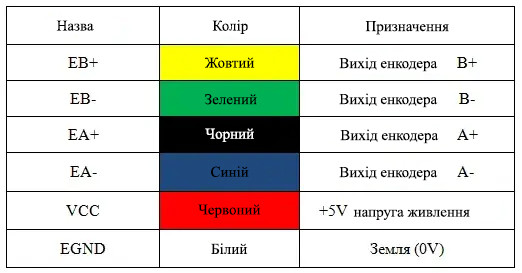

Роз'єми підключення енкодера:

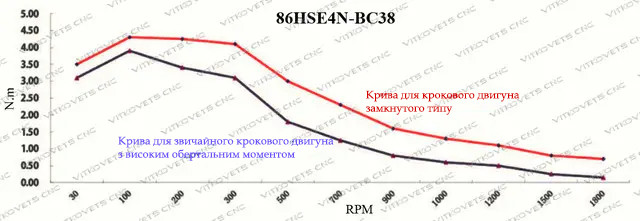

Графік залежності обертального моменту від швидкості обертання:

Схема підключення двигуна до драйвера HSS86:

- Кроковий двигун з енкодером 86HSE4N-BC38 (1 шт.)

Гібридний серводрайвер HSS86
