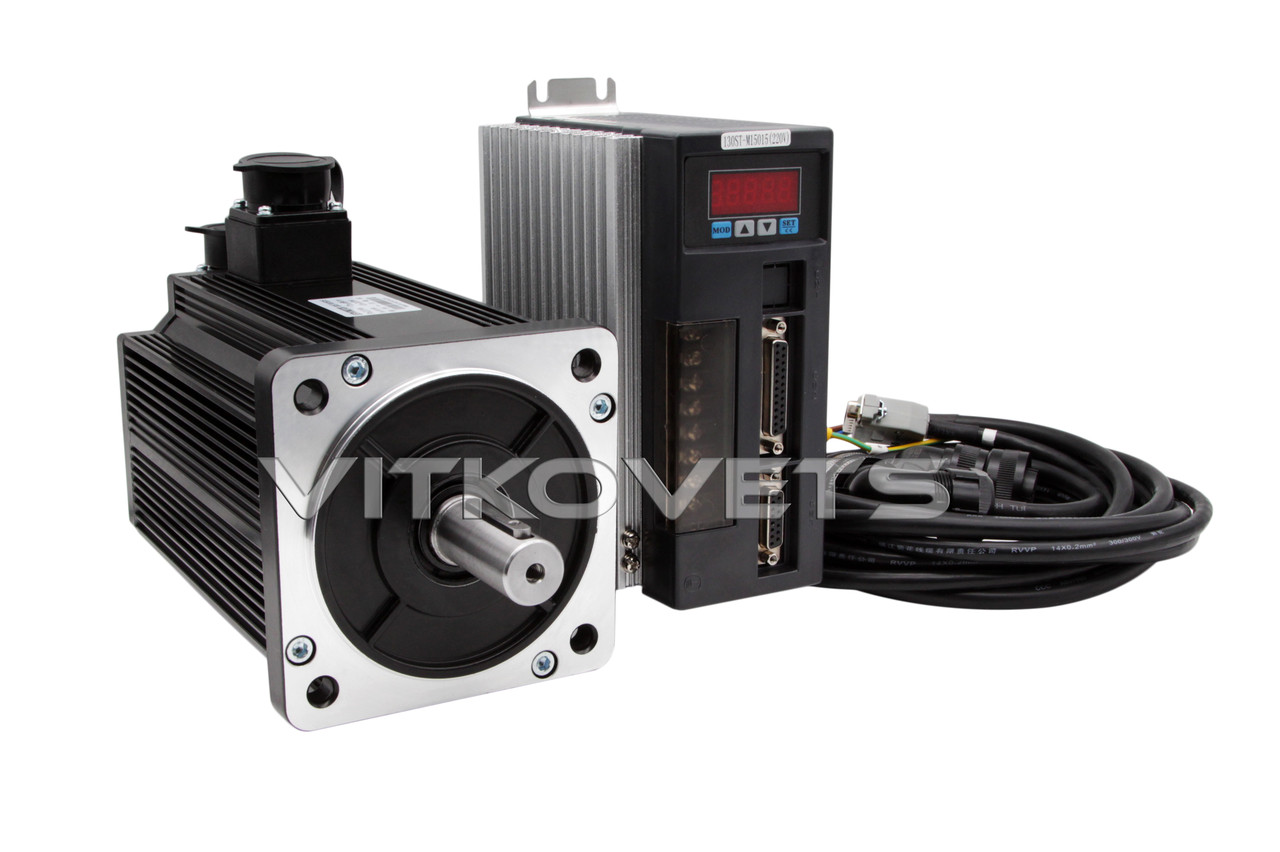

Серводвигун, серводрайвер 130ST-M15015, 2.3 Kw, 15 Nm

Комплект складається з Серводвигуна і серводрайвера 130ST-M15015 є готовим рішенням для управління віссю з ЧПК (ЧПУ). Живлення системи здійснюється від мережі 220В, тому вона не вимагає додаткового блоку живлення.
Розшифровка маркування 130ST-M15015:
130ST - синусоїдальний постійний магніт з синхронним серводвигуном змінного струму. Розмір фланця 130 мм
М - тип енкодера (М означає фотоелектричний)
150 - номінальний обертальний момент (150х0.1=15 Нм)
15 - номінальна швидкість (15х100=1500 об/хв)
Модель 130ST-M15015 являє собою двигун змінного струму, який призначений для робіт, що вимагають високої швидкості переміщення, високої точності та низький рівень шуму. Для максимальної ефективності роботи Серводвигуна спільно з ним необхідно використовувати серводрайвер 130ST-M15015.
Переваги сервоприводу:
- Високий обертальний момент
- Точність позиціювання
- Функція відстеження положення
- Повна відсутність резонансу і вібрації
- Точність підтримки швидкості
- Стабільність обертального моменту
- Можливість швидкого розгону та гальмування
- Висока потужність при невеликих розмірах
Недоліки:
- Відносно висока вартість
Сфера застосування: верстати з ЧПК (ЧПУ), металургія, друкарське обладнання, пакувальне обладнання, харчова промисловість та виробництво напоїв, текстильна промисловість, пресове штампувальне обладнання, автомобільна промисловість і багато іншого.
Технічні характеристики двигуна:
Модель: 130ST-M15015
Номінальна потужність: 2.3 кВт
Номінальна напруга: 220 В (1 або 3 фази)
Номінальний струм: 9.5 А
Номінальна швидкість: 1500 об/хв
Номінальний обертальний момент: 15 Нм
Максимальний обертальний момент 30 Нм
Постійна напруга: 114 В/1000 об/хв
Коефіцієнт моменту: 1.58 Нм/A
Інерція ротора: 2.77×10-3 кг·м2
Опір: 1.1 Ω
Індуктивність: 4.45 мГн
Електрична постійна часу: 4.05 мс
Дозвіл енкодера: 10000 PPR
Клас ізоляції: Клас B (130°C)
Ступінь захисту: IP65
Робоча температура: -20°C...+50°C
Вологість навколишнього середовища: < 90% (без конденсату)
Вага: 12.5 кг
Габаритні розміри:
Серводрайвер 130ST-M15015 (AASD-30A)
Драйвер 130ST-M15015 (сервопідсилювач) призначений для управлінням серводвигуном 130ST-M15015. Серводрайвер разом з відповідним йому сервомотором являє собою високоточний пристрій. Для керування напрямком і кроком обертання двигуна можна використовувати не тільки контролер, але і генератор імпульсів, який необхідно увімкнути в порт CN2 драйвера наступним чином:
Контакт 3: PP+ (STEP+) +5V
Контакт 14: PP- (STEP) -5V
Контакт 4: PD+ (DIR+) +5V
Контакт 5: PD- (DIR-) -5V
Метод управління: синусоїдальне управління IGBT PWM
Режими управління:
- Контроль положення
- Контроль швидкості
- Контроль положення / швидкості
Область застосування: верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання і т. п.
Технічні характеристики:
Модель: AASD-30A
Номінальна потужність: 2.3 кВт
Напруга: 220 В / 50-60 Гц
Піковий струм: 30 А
Номінальна швидкість: 0-3000 об/хв
Робоча температура: 0°C...+50°C
Температура зберігання: -20°C...+80°C
Вологість навколишнього середовища: < 90% (Без конденсату)
Вага: 1.5 кг
Габаритні розміри:
Передня панель драйвера:
Схема підключення серводвигуна до серводрайверу:
- Серводвигун 130ST-M15015 (1 шт.)
- Серводрайвер 130ST-M15015 (AASD-30A)(1 шт.)
- Кабель енкодера (1 шт.)
- Силовий кабель (1 шт.)
- 25 - контактний роз'єм типу тато (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери і крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальник)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Тип комплектующего | Сервомотор і серводрайвер |
Користувацькі характеристики | |
Діаметр вала | 22 |
Тип фланця | 130 мм |
Крутний момент (Нм) | 15 |
Потужність (Вт) | 2300 |
Вхідна напруга (В) | 220 |
Напруга | 220 В / 50-60 Гц |
Вага | 1.5 кг |
Робоча температура | 0°C...+50°C |
Модель | AASD-30A |
Номінальна потужність | 2.3 кВт |
Піковий струм | 30 А |
Номінальна швидкість | 0-3000 об/хв |
Температура зберігання | -20°C...+80°C |
Вологість навколишнього середовища | < 90% (Без конденсату) |
Вага | 12.5 кг |
Дозвіл енкодера | 10000 PPR |
Робоча температура | -20°C...+50°C |
Модель | 130ST-M15015 |
Номінальна потужність | 2.3 кВт |
Номінальна напруга | 220 В (1 або 3 фази) |
Номінальний струм | 9.5 А |
Номінальна швидкість | 1500 об/хв |
Номінальний крутний момент | 15 Нм |
Максимальний крутний момент | 30 Нм |
Постійна напруги | 114 В/1000 об/хв |
Коефіцієнт моменту | 1.58 Нм/A |
Інерція ротора | 2.77×10-3 кг•м2 |
Опір | 1.1 Ω |
Індуктивність | 4.45 мГн |
Електрична постійна часу | 4.05 мс |
Клас изоляци | Клас B (130°C) |
Ступінь захисту | IP65 |
Вологість навколишнього середовища | < 90% (без конденсату) |
Стан | Нове |
