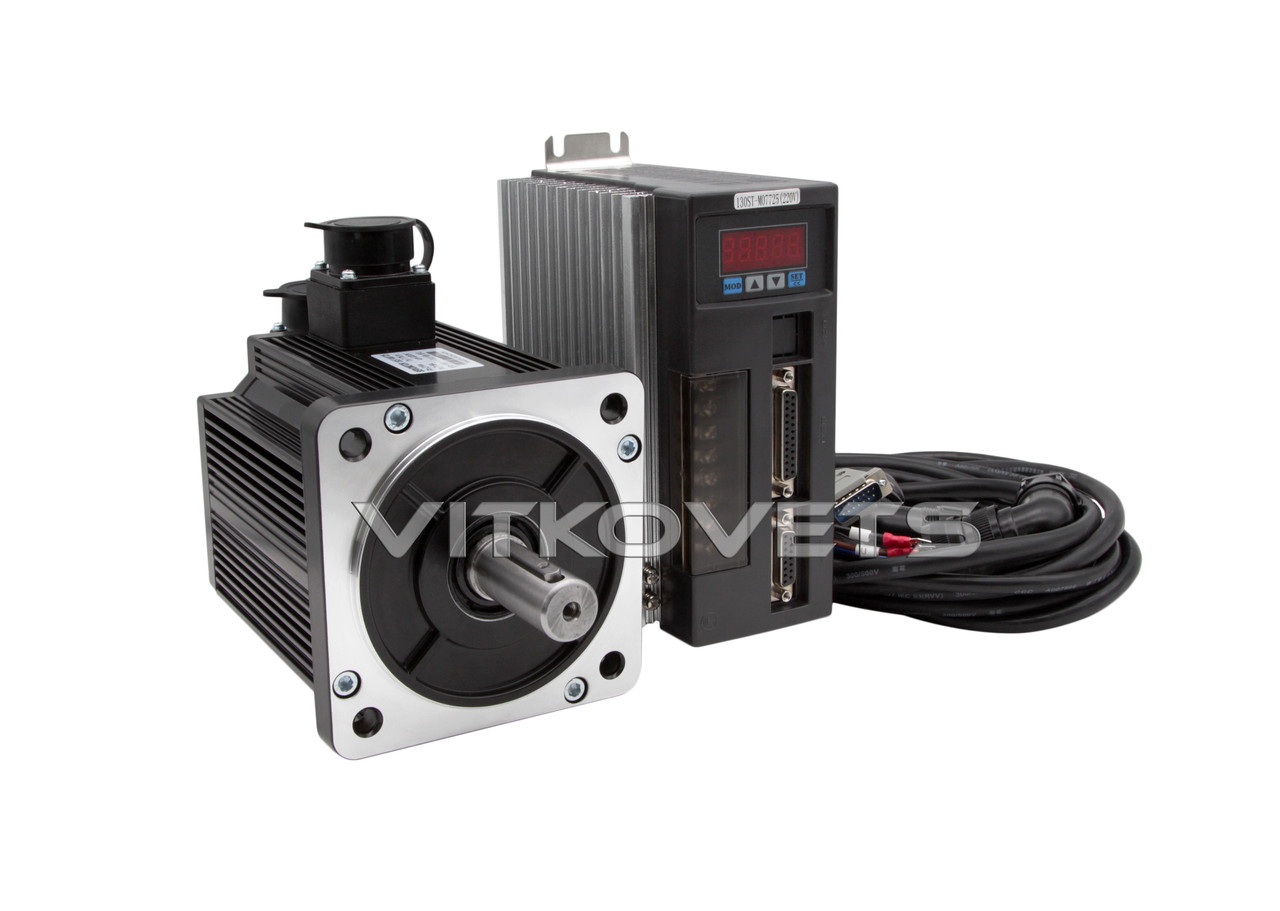

Серводвигун, серводрайвер 130ST-M07725, 2.0 Kw, 7.7 Nm

Комплект складається з серводвигуна і серводрайвера 130ST-M07725 є готовим рішенням для управління віссю з ЧПК. Живлення системи здійснюється від мережі 220В, тому вона не вимагає додаткового блоку живлення.

Розшифровка маркування 130ST-M07725:

130ST - синусоїдальний постійний магніт з синхронним серводвигуном змінного струму. Розмір фланця 130 мм

М - тип енкодера (М означає фотоелектричний)

077 - номінальний обертальний момент (077х0.1=7.7 Нм)

25 - номінальна швидкість (25х100=2500 об/хв)

Модель 130ST-M07725 являє собою двигун змінного струму, який призначений для робіт, що вимагають високої швидкості переміщення, високої точності та низький рівень шуму. Для максимальної ефективності роботи серводвигуна спільно з ним необхідно використовувати серводрайвер 130ST-M07725.

Переваги сервоприводу:

• Високий обертальний момент
• Точність позиціювання
• Функція відстеження положення
• Повна відсутність резонансу і вібрації
• Точність підтримки швидкості
• Стабільність обертального моменту
• Можливість швидкого розгону та гальмування
• Висока потужність при невеликих розмірах

Недоліки:

• Відносно висока вартість

Область застосування: верстати з ЧПК (ЧПУ), металургія, друкарське обладнання, пакувальне обладнання, харчова промисловість та виробництво напоїв, текстильна промисловість, пресове штампувальне обладнання, автомобільна промисловість і багато іншого.

Технічні характеристики двигуна:

Модель: 130ST-M07725

Номінальна потужність: 2.0 кВт

Номінальна напруга: 220 В (1 або 3 фази)

Номінальний струм: 7.5 А

Номінальна швидкість: 2500 об/хв

Номінальний обертальний момент: 7.7 Нм

Максимальний обертальний момент: 22 Нм

Постійна напруга: 68/1000 об/хв

Коефіцієнт моменту: 1.03 Нм/A

Інерція ротора: 1.53×10^-3 кг·м²

Опір: 1.01 Ω

Індуктивність: 2.94 мГн

Електрична постійна часу: 3.80 мс

Дозвіл енкодера: 10000 PPR

Клас ізоляції: Клас B (130°C)

Ступінь захисту: IP65

Робоча температура: -20°C...+50°C

Вологість навколишнього середовища: < 90% (без конденсату)

Довжина кабелів: 3 м

Вага: 8.45 кг

Габаритні розміри:

Серводрайвер 130ST-M07725 (AASD-30A)

Драйвер 130ST-M07725 (сервопідсилювач) призначений для управління серводвигуном 130ST-M07725. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Для керування напрямком і кроком обертання двигуна можна використовувати не тільки контролер, але і генератор імпульсів, який необхідно увімкнути в порт CN2 драйвера наступним чином:

Контакт 3: PP+ (STEP+) +5V

Контакт 14: PP- (STEP) -5V

Контакт 4: PD+ (DIR+) +5V

Контакт 5: PD- (DIR-) -5V

Метод управління: синусоїдальне управління IGBT PWM

Режими управління:

• Контроль положення
• Контроль швидкості
• Контроль положення / швидкості

Область застосування: верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання і т. п.

Технічні характеристики:

Модель: AASD-30A

Номінальна потужність: 2.0 кВт

Напруга: 220 В / 50-60 Гц

Піковий струм: 30 А

Номінальна швидкість: 0-3000 об/хв

Робоча температура: 0°C...+50°C

Температура зберігання: -20°C...+80°C

Вологість навколишнього середовища: < 90% (Без конденсату)

Вага: 1.5 кг

Габаритні розміри:

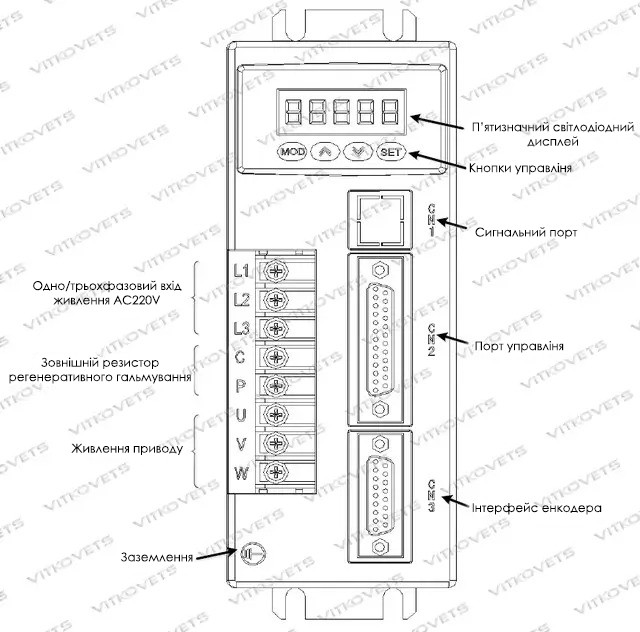

Передня панель драйвера:
