КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

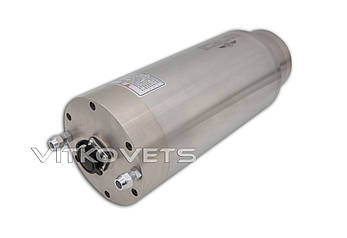

Шпиндель GDZ-125-5.5 125X320, 5.5 kW 12А ER25 водяне охолодження, фото 1

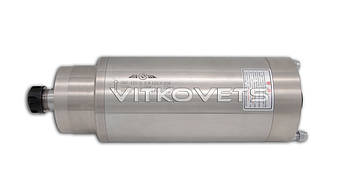

Шпиндель GDZ-125-5.5 125X320, 5.5 kW 12А ER25 водяне охолодження, фото 3

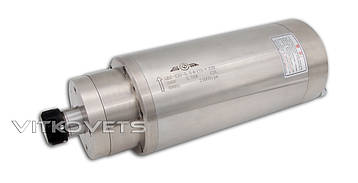

Шпиндель GDZ-125-5.5 125X320, 5.5 kW 12А ER25 водяне охолодження, фото 4

Шпиндель GDZ-125-5.5 125X320, 5.5 kW 12А ER25 водяне охолодження

Опис
Характеристики
Інформація для замовлення

Шпиндель GDZ-125-5.5 125X320, 5.5 kW 12А ER25 водяне охолодження

Шпиндель GDZ-125-5.5 Ø125X320 з рідинним охолодженням, призначений для високопродуктивного свердління, фрезерування і гравірування. Дана модель застосовується на портальних фрезерних верстатах і деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою цангового затиску, що дозволяє використовувати шпиндель у верстатах різної складності. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що дозволяє досягти оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для управління роботою шпинделя необхідно використовувати перетворювач частоти (інвертор).

Застосування: деревообробка, художня різьба по дереву, меблеве виробництво,металообробка, виготовлення ювелірних виробів, розкрій ДСП, порізка листових матеріалів і т. д.

Увага! Для нормальної роботи шпинделя необхідна подача стиснутого повітря для створення повітряного ущільнення, яке перешкоджає потраплянню пилу і ЗОР всередину шпинделя. Отвір для подачі повітря повинен знаходиться в нижній частині шпинделя. Повітря повинно бути сухим і очищеним, точність фільтрації повинна становити 0.1 мкм. Атмосферний тиск повітря складає 0.1-0.2 МПа, повітряне ущільнення повинно бути нормально відкритим.



Увага! Для нормальної роботи шпинделя необхідна подача стиснутого повітря для створення повітряного ущільнення, яке перешкоджає потраплянню пилу і МОР всередину шпинделя. Отвір для подачі повітря знаходиться в нижній частині шпинделя. Повітря повинен бути сухою і очищеною, точність фільтрації повинна становити 0.1 мкм. Атмосферний тиск повітря складає 0.1-0.2 МПа, повітряне ущільнення повинно бути нормально відкритим.

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



Технічні характеристики:

Модель: GDZ-125-5.5 125X320

Потужність: 5.5 кВт

Напруга: 380 В

Кількість фаз: 3

Струм: 12 А

Частота: 400 Гц

Швидкість обертання: 24000 об/хв

Точність: 0.015 мм

Діаметр: 125 мм

Цанга: ER25

Гайка: ER25UM

Тип охолодження: водяне (рідинне)

Підшипники: 2Х7007С Р4, 2Х7005С Р4

Вага: 21.365 кг



Переваги і недоліки шпинделя з водяним охолодженням:

У порівнянні з повітряним охолодженням, диски з рідинним охолодженням мають відчутно меншу вартість, при цьому розміри більш компактні. Такий шпиндель працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кріплення хомутом дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом їх з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і бачок.



Габаритні розміри:

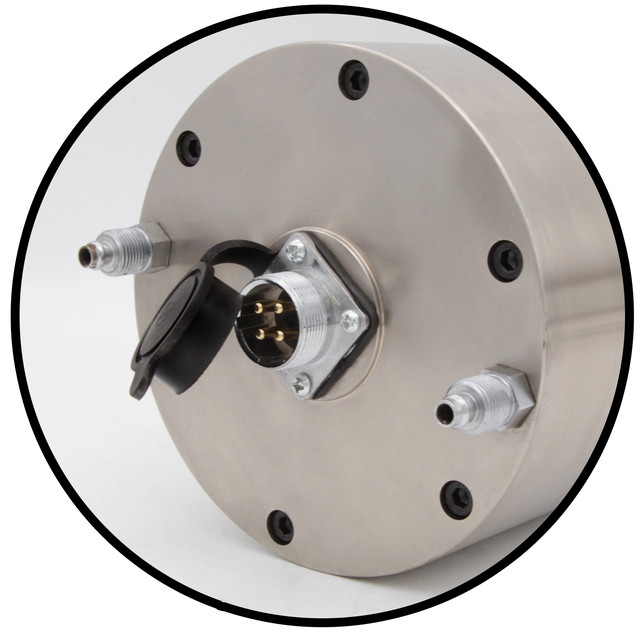

Схема підключення:

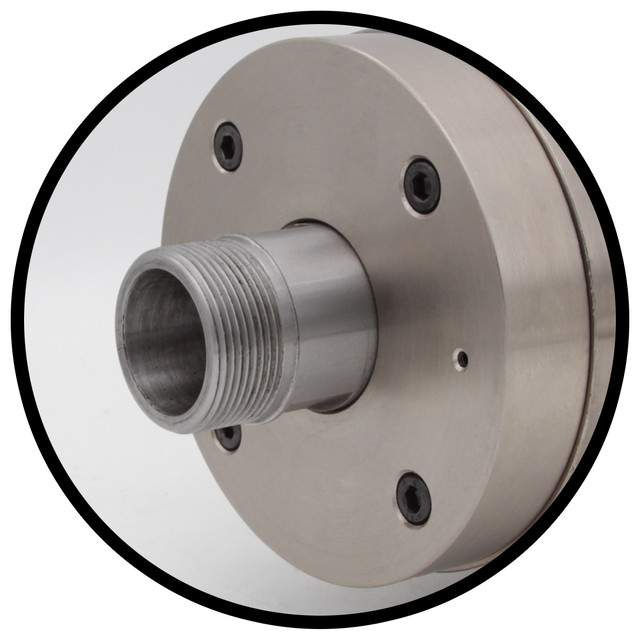

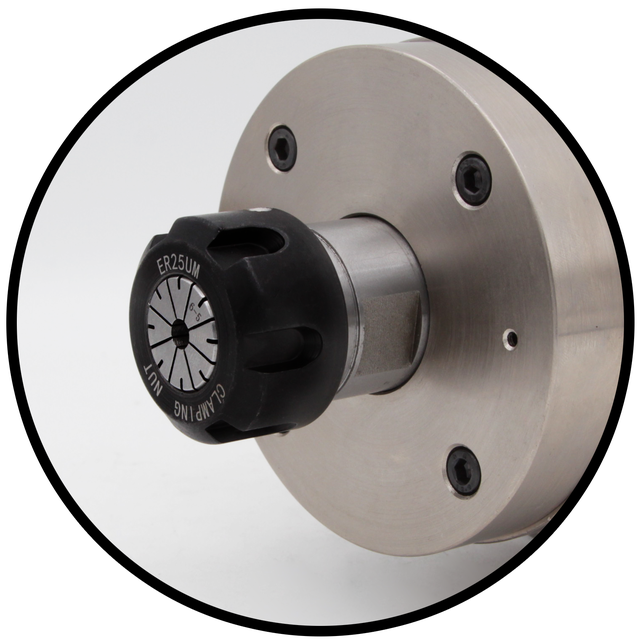

Основні елементи шпинделя:

Корисна інформація

Щоб ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі види трубок можуть втрачати форму при температурі вище +40С

Важливо!!!

  • Перш ніж під'єднати шпиндель до частотника, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.

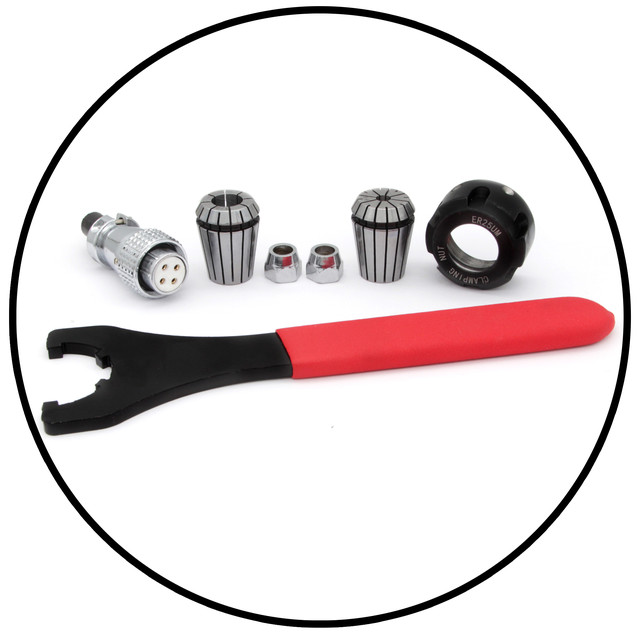

Комплект постачання

- Шпиндель GDZ-125-5.5 125X320 (1 шт.)

- Цанга ER25 6 мм (1 шт)

- Цанга ER25 13 мм (1 шт)

- Гайка ER25UM (1 шт.)

- Гайковий ключ ER25UM (1 шт.)

- Роз'єм для підключення шпинделя (1 шт.)



До цього шпинделю у нас можна придбати

Інвертор (частотник) 5,5 KW 0-600Hz 380V три фазиÐнÐ2еÑÑ'Ð¾Ñ Ð§ÐŸÐ£ HY02D223B (VFD) 2.2 KW 11A 220-250V, ÑоÑ'о 2

Кронштейн для кріплення шпинделя 125ммКÑоншÑ'еÐ1н ÐÐ»Ñ ÐºÑепленÐÑ ÑˆÐ¿ÐнÐÐµÐ»Ñ 125мм, ÑоÑ'о 1

Щітка - насадка на шпиндель діаметром 100мм ЩеÑ'ка - наÑаÐка на шпÐнÐель ÐÐамеÑ'Ñом 80мм, ÑоÑ'о 2

Цангові патрониЦанÐ3оÐ2ÑÐ1 паÑ'Ñон BT30-ER16-70, ÑоÑ'о 1

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTAÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7005C 2RZ P4 DTA, ÑоÑ'о 2

Комплект радіально-упорних дуплексних підшипників H7007C 2RZ P4 DTAÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7007C 2RZ P4 DTA, ÑоÑ'о 2

Гайковий ключ ER25UMÐаеÑнÑÐ1 ÐºÐ»ÑŽÑ ER25UM, ÑоÑ'о 2

Набір цанг ER25 16 штук 2-16 ÐÐ°Ð±Ð¾Ñ ÑанÐ3 ER16 10 шÑ'ук 0,5-10, ÑоÑ'о 1

ФрезиФÑеза конÐÑеÑÐºÐ°Ñ ÑпÐÑÐ°Ð»ÑŒÐ½Ð°Ñ ÑÑеÑÐÑеÑÐºÐ°Ñ R0.25*20*D6*L50, ÑоÑ'о 2


Занурювальний насос водяний ПоÐ3ÑужноÐ1 Ð2оÐÑноÐ1 наÑÐ¾Ñ DK-5000, 105W 220AC ÐÐ»Ñ Ð¾Ñ...лажÐенÐÑ ÑˆÐ¿ÐнÐелÑ, ÑоÑ'о 2





Дивіться всі наші оголошення, у нас є:

Основні
СтанНовий
Частота400 Гц Гц
Кількість фаз3
Вага21.365 кг
Точність0.015 мм мм
Діаметр трубок (мм)5.5
МодельGDZ-125-5.5 125X320
ЦангаER25
Потужність5.5 кВт
Напруга380 В
Струм12 А
Швидкість обертання24000 об/хв
Діаметр125 мм
ГайкаER25UM
Тип охолодженняводяне (рідинне)
Підшипники2Х7007С Р4, 2Х7005С Р4
Користувальницькі характеристики
Потужність (Вт)5500
Вхідна напруга (В)380
Корпускруглий
