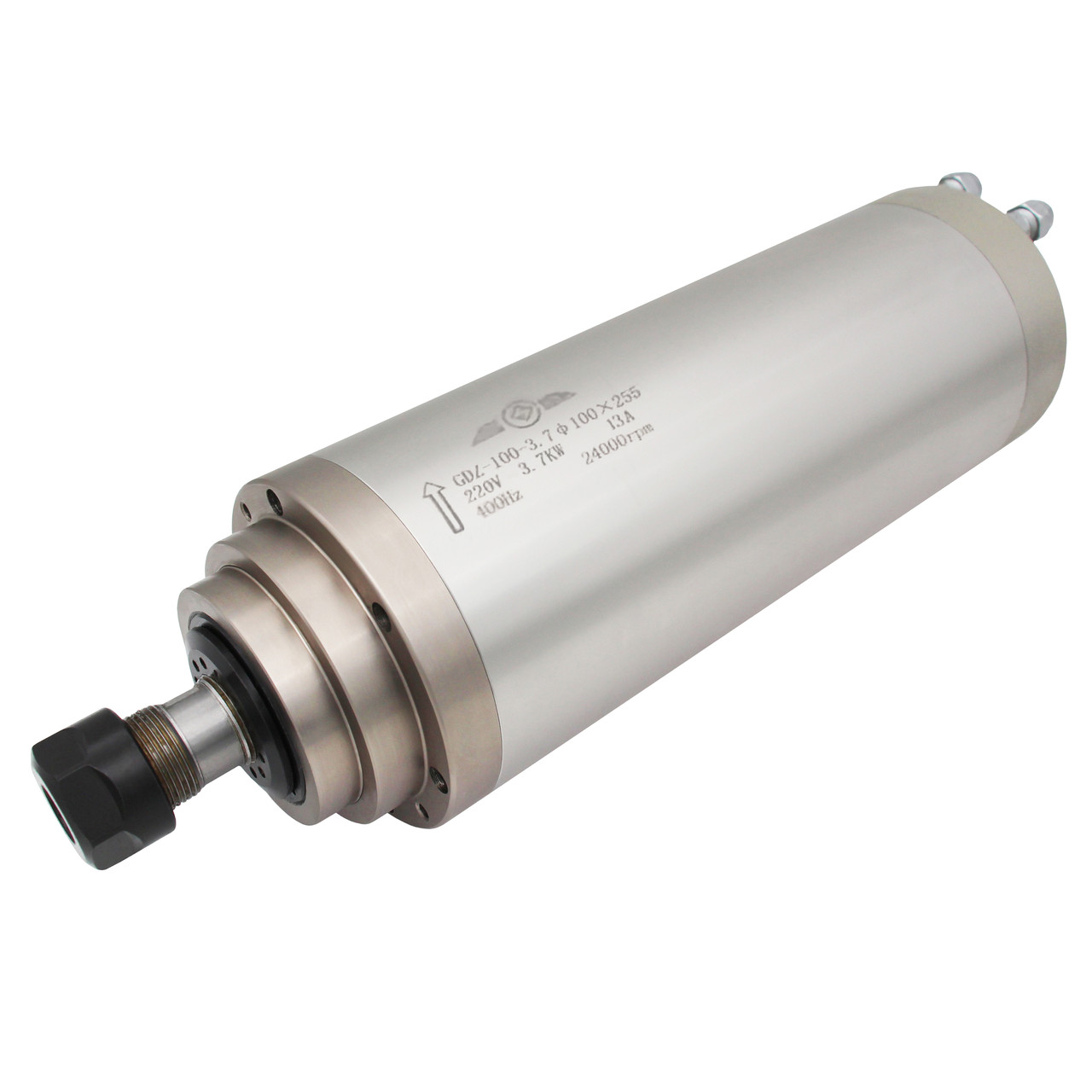

Шпиндель GDZ-100-3.7 100X255, 3.7 kW 13 А ER20 водяне охолодження

Шпиндель GDZ-100-3.7 Ø100X255 з рідинним охолодженням, призначений для високопродуктивного свердління, фрезерування і гравіювання. Дана модель застосовується на портальних фрезерних верстатах і деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою цангового затиску, що дозволяє використовувати шпиндель у верстатах різної складності. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що дозволяє досягти оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для управління роботою шпинделя необхідно використовувати перетворювач частоти (інвертор).

Застосування: деревообробка, художня різьба по дереву, меблеве виробництво,металообробка, виготовлення ювелірних виробів, розкрій ДСП, порізка листових матеріалів і т. д.





Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



Технічні характеристики:

Модель: GDZ-100-3.7 100X255

Потужність: 3.7 кВт

Напруга: 220 В

Кількість фаз: 3

Струм: 13 А

Частота: 400 Гц

Швидкість обертання: 24000 об/хв

Радіальне биття: 0.01 мм

Концентричність: 0.025 мм

Діаметр: 100 мм

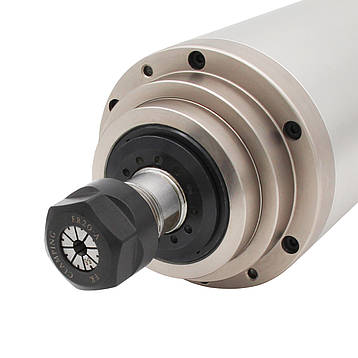

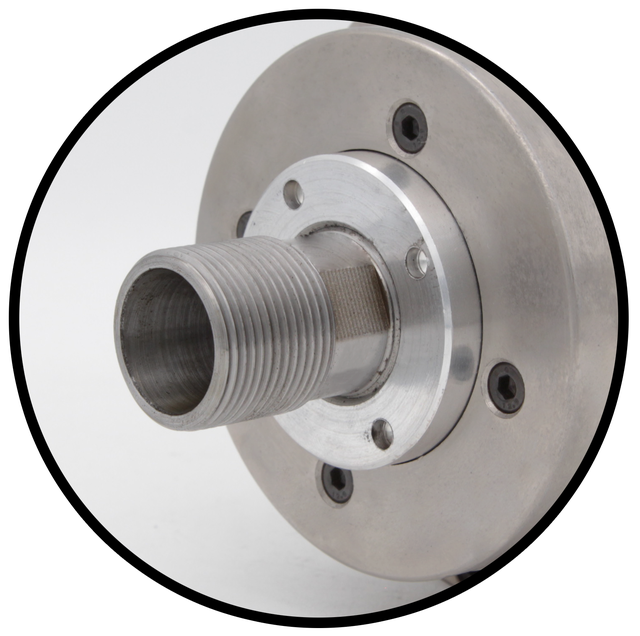

Цанга: ER20

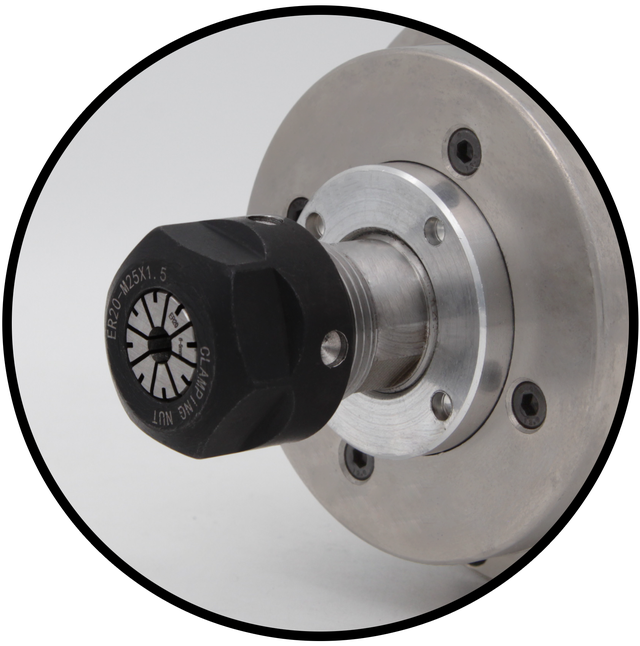

Гайка: ER20-A-М25х1.5

Тип охолодження: водяне (рідинне)

Підшипники: 2Х7005С Р4, 2Х7003С Р4

Вага: 9.53 кг



Переваги і недоліки шпинделя з водяним охолодженням:

У порівнянні з повітряним охолодженням, диски з рідинним охолодженням мають відчутно меншу вартість, при цьому розміри більш компактні. Такий шпиндель працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кріплення хомутом дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом їх з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і бачок.



Габаритні розміри:



Схема підключення:

Корисна інформація

Щоб ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі види трубок можуть втрачати форму при температурі вище +40С

Важливо!!!

  • Перш ніж під'єднати шпиндель до частотника, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.

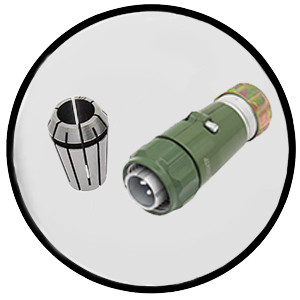

Комплект постачання

- Шпиндель GDZ-100-3.7 100X255 (1 шт.)

- Цанга ER20 6 мм (1 шт)

- Цанга ER20 13 мм (1 шт)

- Гайка ER20-A-М25х1.5  (1 шт)

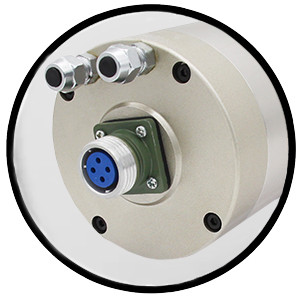

- Роз'єм для підключення шпинделя (1 шт.)



До цього шпинделя у нас можна придбати

Інвертор (VFD) 4KW 220-250VÐнÐ2еÑÑ'Ð¾Ñ Ð§ÐŸÐ£ HY02D223B (VFD) 2.2 KW 11A 220-250V, ÑоÑ'о 2

Кронштейн для кріплення шпинделя 100ммКÑоншÑ'еÐ1н ÐÐ»Ñ ÐºÑепленÐÑ ÑˆÐ¿ÐнÐÐµÐ»Ñ 125мм, ÑоÑ'о 1

Притиск для шпинделя 100ммПÑÐжÐм ÐÐ»Ñ ÑˆÐ¿ÐнÐÐµÐ»Ñ 80мм, ÑоÑ'о 2

Щітка - насадка на шпиндель діаметром 100мм ЩеÑ'ка - наÑаÐка на шпÐнÐель ÐÐамеÑ'Ñом 80мм, ÑоÑ'о 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTAÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7005C 2RZ P4 DTA, ÑоÑ'о 2

Комплект радіально-упорних дуплексних підшипників H7003C 2RZ P4 DTAÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7003C 2RZ P4 DTA, ÑоÑ'о 2

Набір цанг ER20 13 штук 0,5-13 ÐÐ°Ð±Ð¾Ñ ÑанÐ3 ER16 10 шÑ'ук 0,5-10, ÑоÑ'о 1

ФрезиФÑеза конÐÑеÑÐºÐ°Ñ ÑпÐÑÐ°Ð»ÑŒÐ½Ð°Ñ ÑÑеÑÐÑеÑÐºÐ°Ñ R0.25*20*D6*L50, ÑоÑ'о 2


Занурювальний насос водяний ПоÐ3ÑужноÐ1 Ð2оÐÑноÐ1 наÑÐ¾Ñ DK-5000, 105W 220AC ÐÐ»Ñ Ð¾Ñ...лажÐенÐÑ ÑˆÐ¿ÐнÐелÑ, ÑоÑ'о 2
