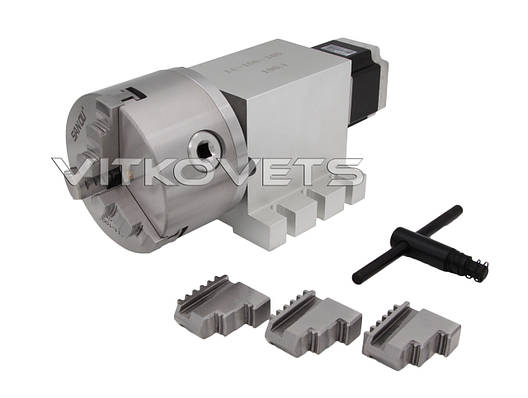

4-та поворотна вісь ПБ100-65 100:1, K11-100 на японському безлюфтовому гармонічному (хвиляному) редукторі
Поворотна вісь для верстата з ЧПК (ЧПУ) є механізмом, який дає виконати якісне та точне оброблення заготовок в автономному режимі. Частіше всього агрегат використовується для роботи з деревом, але може обробляти й інші матеріали.
Ця поворотна ось обладнана хвильовим редуктором (обладнується дуже малим люфтом і високою жорсткістю на обертання), сталевим 3-кулачковим токарним патроном (серія К11-100 мм) і двигуном (57HS56-3004). Вал з іншого боку двигуна дає змогу поставити ручку-штурвал.
Технічні характеристики:
Матеріал: корпус — чавун, кулачки — сталь
Тип редуктора: гармонійний
Редукція: 100:1
Патрон: K11-100 мм, 3-кулачковий
Максимальна кількість обертів патрона: 3500 об/хв
Радіальне биття: 0.04 мм
Торцеве биття: 0.04 мм
Висота центру: 65 мм
Загальна висота поворотної осі: 100 мм
Двигун: 57HS56-3004 (двофазний)
Фланець: 57 (NEAMA 23)
Кутовий крок: 1.8°
Опір: 0.95 Ом
Струм двигуна: 3.0 А
Момент: 12 кг*см
Індуктивність: 2.8 мГн
Вага: 6.6 кг
Габаритні розміри:
Схема під'єднання:
- 4-та поворотна вісь ПБ100-65 100:1
- Набір зворотних кулачків (1 комплект)
- Ключ для токарного патрона (1 шт.)
Задня бабка, висота 65 мм, конус
Задня бабка, висота 65 мм, конус (знімний фланець)
Цифровий драйвер крокового двигуна DM556D 5,6А
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати зі ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
Основні | |
---|---|
Стан | Новий |
Матеріал | корпус - чавун, кулачки - сталь |
Тип редуктора | гармонічний |
Двигун | 57HS56-3004 (двофазний) |
Патрон | K11-100 мм, 3-х кулачковий |
Загальна висота поворотної осі | 100 мм |
Струм двигуна | 3.0 А |
Редукція | 100:1 |
Опір | 0.95 Ом |
Висота центру | 65 мм |
Фланець | 57 (NEAMA 23) |
Момент | 12 кг*см |
Індуктивність | 2.8 мГн |
Кутовий крок | 1.8° |
Вага | 6.6 кг |
Радіальне биття | 0.04 мм |
Торцеве биття | 0.04 мм |
Максимальна кількість обертів патрона | 3500 об/хв |
Користувальницькі характеристики | |
Тип комплектующего | Поворотна вісь |
Діаметр патрона | 100 мм. |
Двигун | NEMA 23 |
- Ціна: 18 476 ₴
- Немає в наявності
- Код: 07-016
18 476 ₴
