Контролер MESA 7I49HV
7I49 - це 6-канальний інтерфейс перетворення з 6 додатковими аналоговими виходами + -10 Ст. 7I49 призначений для додатків, які зчитують автономні перетворення, оскільки 7I49 генерує еталонне порушення резольвера. 7I49 можна використовувати з перетворювачами коефіцієнтів трансформації 1:1 і 1:2. 7I49 має приблизно 14 біт дозволу і 12 біт абсолютної точності. Інтерфейсний модуль 7I49 FPGA забезпечує зчитування швидкості і абсолютної позиції з хоста. 7I49 має обрані частоти збудження від 2,5 кГц до 10 кГц. Зчитування позиції хоста оновлюється з 256-кратної частотою збудження, щоб зменшити накладення, коли вибірка хоста не синхронізована з частотою збудження. Дозвіл швидкості становить приблизно 1 об/хв. 7I49 використовує A-D передискретизації, за яким слід фільтр стеження. Коефіцієнти фільтра можуть бути змінені для співвіднесення шуму з можливістю відстеження прискорення. Всі перетворення і аналоговий ввід/вивід здійснюються через вставні гвинтові клеми 3,5 мм. Для 7I49 потрібно одне джерело живлення 5 В.
MESA 7I49 є дочірньою платою для серії інтерфейсних карт на базі FPGA Anything I/O.
Особливості:
-
14-бітовий дозвіл
-
11-бітна абсолютна точність
-
Вибір частоти збудження від 2,5 кГц до 10 кГц
-
Регістр стану хоста, оновлюваний з 256-кратною частотою збудження
-
Дозвіл швидкості 1 об/хв
Характеристики:
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМУМ | ОДИНИЦІ ВИМІРУ |
| ЖИВЛЕННЯ 5 В | 4.75 | 5.25 | VDC |
| СПОЖИВАНА ПОТУЖНІСТЬ 5 | - | 400mA | mA |
| (БЕЗ ЗОВНІШНЬОГО НАВАНТАЖЕННЯ) | |||
| АНАЛОГОВА ВИХІДНА НАПРУГА | +-9.8 | +-10.2 | V |
| ВІДПОВІДЬ АНАЛОГОВОГО ВИХІДНОГО КРОКУ | 120 | 160 | uSec |
| МІНІМАЛЬНИЙ ОПІР НАВАНТАЖЕННЯ | 2К | - | Ohm |
| ВИХІДНА ПУЛЬСАЦІЯ ПРИ 24 кГц PWM | - | 1% | % FS |
| ЛІНІЙНІСТЬ | 1% | % FS | |
| (БЕЗ ПРОПУЩЕНИХ КОДІВ, ДОЗВІЛ 13 БІТ З ШИРОТНО-ІМПУЛЬСНОЮ МОДУЛЯЦІЄЮ 24 кГц) | |||
| ПОМИЛКА НУЛЬОВОГО ЗСУВУ | -10 | +10 | mV |
| ЧАСТОТА ДОЗВОЛУ | 2.5 | 10 | KHz |
| АБСОЛЮТНА ТОЧНІСТЬ ПЕРЕТВОРЮВАЧА | 11 | - | Bits |
| ДІАПАЗОН ТЕМПЕРАТУРИ | -40 | +85 | oC |
| ВОЛОГІСТЬ НАВКОЛИШНЬОГО СЕРЕДОВИЩА | 0 | 95% | NON-COND |
Тип плати: дочірня
Підтримувані операційні системи: Linux
Інтерфейс підключення: 50-контактний роз'єм
Габаритні розміри: 101.5х101.5х25 мм
Вага: 124.3 г

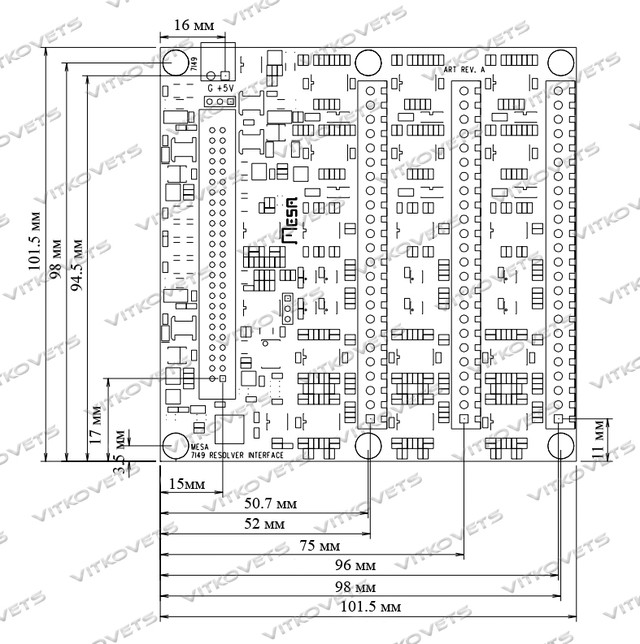

Розміри плати:

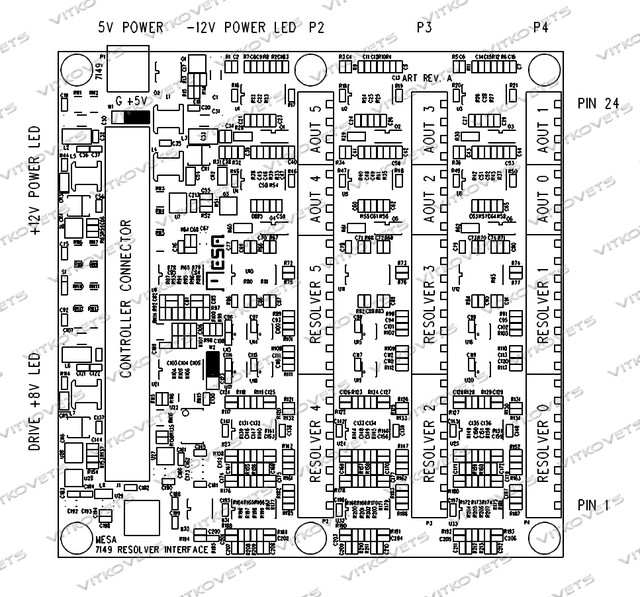

Розташування роз'ємів:
tech@mesanet.com
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.
Інформація на сайті є актуальною на момент її опублікування!
- Контролер MESA 7I49HV (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
