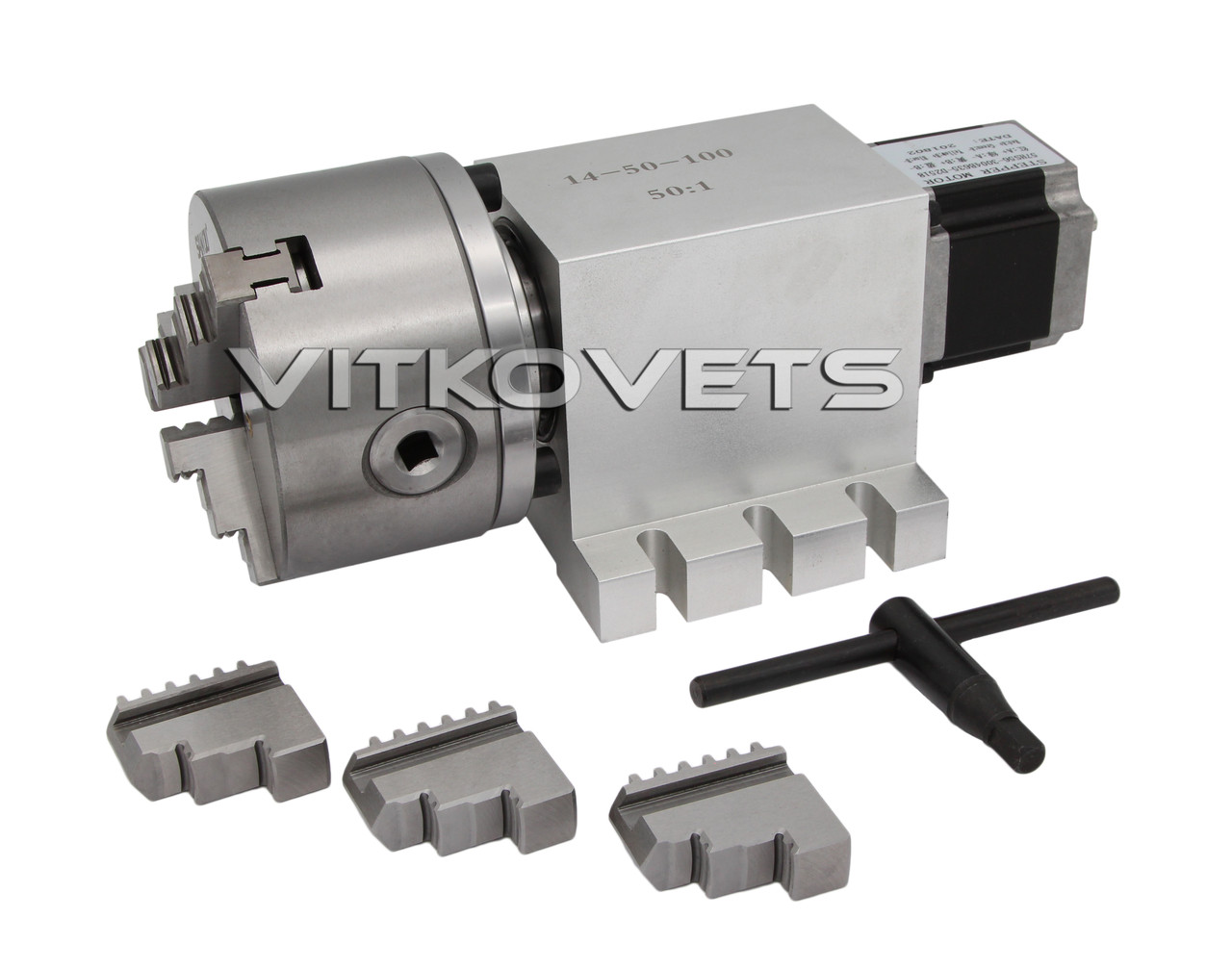

4-та поворотна вісь ПБ100-65 50:1, K11-100 на японському безлюфтовому гармонічному (хвильовому) редукторі
Поворотна вісь для верстата з ЧПК (ЧПУ) є механізмом, який дає виконати якісне та точне оброблення заготовок в автономному режимі. Частіше всього агрегат використовується для роботи з деревом, але може обробляти й інші матеріали.
Ця поворотна вісь обладнана хвильовим редуктором (обладнується дуже малим люфтом і високою жорсткістю на кручення), сталевим 3-кулачковим токарним патроном (серія К11-100 мм) і двигуном (57HS56-3004). Вал з іншого боку мотора дає змогу поставити ручку-штурвал.
Технічні характеристики:
Тип редуктора: гармонійний
Редукція: 50:1
Патрон: K11-100 мм, 3-кулачковий
Максимальна кількість обертів патрона: 3500 об./хв
Висота центру: 65 мм
Загальна висота поворотної осі: 100 мм
Двигун: 57HS56-3004 (двофазний)
Фланець: 57 (NEAMA 23)
Струм двигуна: 3.0 А
Момент: 12 кгс*см
Вага: 6.1 кг

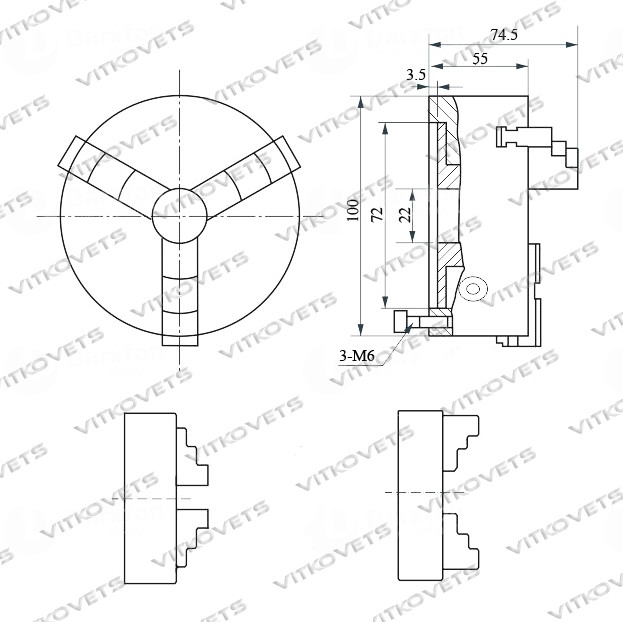

Габаритні розміри:
Схема під'єднання:
- 4-та поворотна вісь ПБ100-65 50:1
- Набір зворотних кулачків (1 комплект)
- Ключ для токарного патрона (1 шт.)
Задня бабка, висота 65 мм, конус
Цифровий драйвер крокового двигуна DM556D 5,6А
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різання THC (torch height control)
| Основні | |
|---|---|
| Кількість в упаковці | 1 шт. |
| Стан | Новий |
| Вага | 6100 г |
| Тип редуктора | гармонічний |
| Двигун | 57HS56-3004 (двофазний) |
| Патрон | K11-100 мм, 3-х кулачковий |
| Загальна висота поворотної осі | 100 мм |
| Струм двигуна | 3.0 А |
| Редукція | 50:1 |
| Висота центру | 65 мм |
| Фланець | 57 (NEAMA 23) |
| Момент | 12 кгс*см |
| Максимальна кількість обертів патрона | 3500 об/хв |
| Користувальницькі характеристики | |
| Тип комплектующего | Поворотна вісь |
