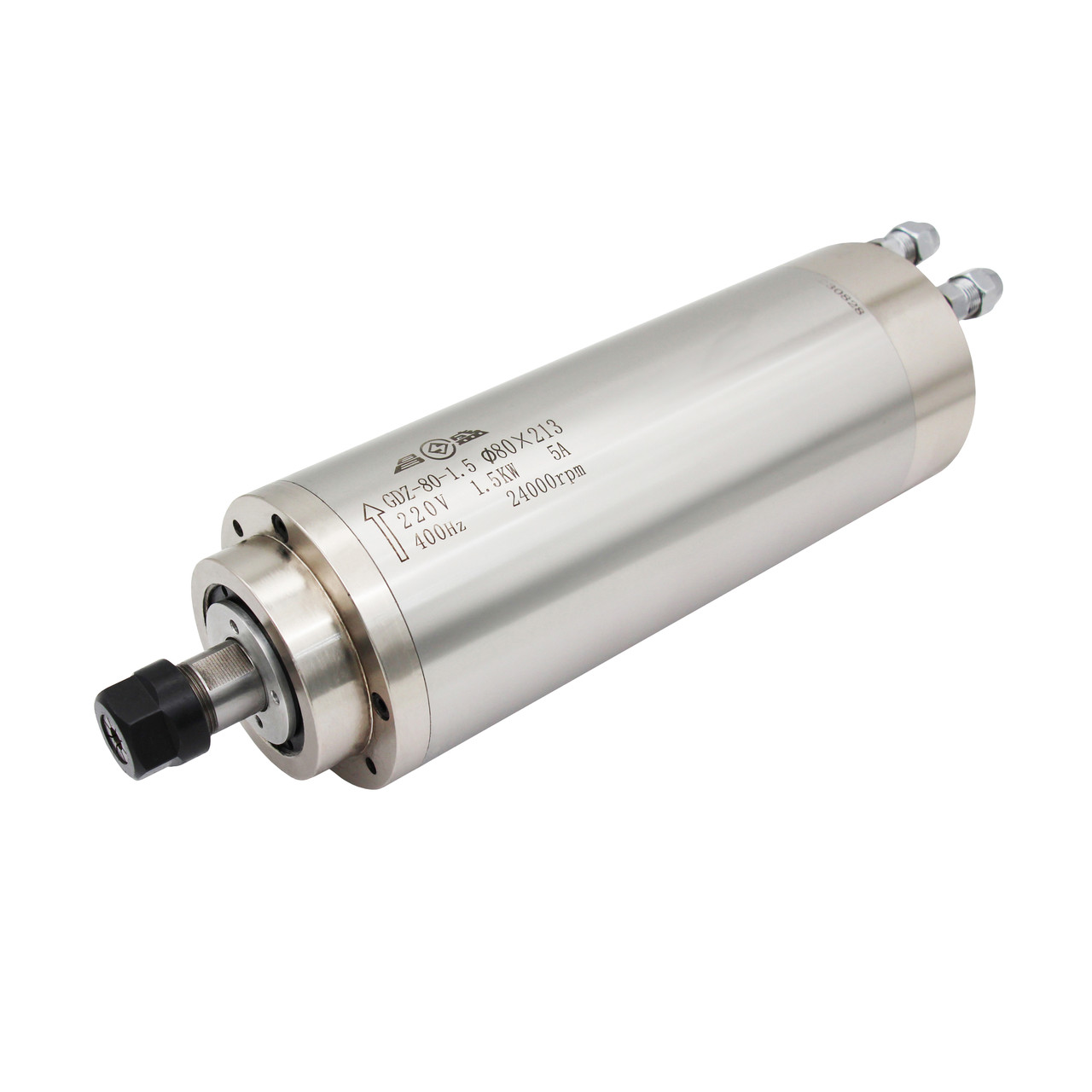

Шпиндель для ЧПК GDZ-80-1.5 80X213, 1.5 kw 5А ER16-A водяне охолодження

Високошвидкісний, високоточний шпиндель для верстатів з ЧПК

Шпиндель 1.5 кВт, 5 А з рідинним охолодженням, призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою цангового затиску, що дозволяє використовувати шпиндель у верстатах різної складності для обробки матеріалів. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що тим самим дозволяє досягти оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для управління роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Підключення шпинделя до перетворювача частоти здійснюється за допомогою роз'єму.

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.

Технічні характеристики:

Потужність: 1.5 кВт;

Напруга: 220 В;

Струм: 5 А;

Частота: 400 Гц;

Цанга: ER16-А;

Охолодження: водяне (рідинне);

Швидкість: 24000 об/хв;

Підшипники: 2Х7004С Р4, 2Х7002С Р4

Діаметр: 80 мм;

Вага: 4.84 кг.

Переваги і недоліки шпинделя з водяним охолодженням:

По потужності в порівнянні з повітряними, шпинделі з рідинним охолодженням мають відчутно меншу вартість. Розміри шпинделя більш компактні. Шпиндель працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кріплення хомутом дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині сорочки, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і розширювальний бачок.

Розміри:



Корисна інформація

Щоб ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі види трубок можуть втрачати форму при температурі вище +40С

Важливо!!!

  • Перш ніж під'єднати шпиндель до частотнику, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.

До цього шпинделю у нас можна придбати:

Кронштейн 80 ммКÑоншÑ'еÐ1н ÐÐ»Ñ ÐºÑепленÐÑ ÑˆÐ¿ÐнÐÐµÐ»Ñ 125мм, ÑоÑ'о 1

Притиск 80 мм

Цангові патрониЦанÐ3оÐ2ÑÐ1 паÑ'Ñон BT30-ER16-70, ÑоÑ'о 1

Щітка - насадка на шпиндель діаметром 80 мм ЩеÑ'ка - наÑаÐка на шпÐнÐель ÐÐамеÑ'Ñом 80мм, ÑоÑ'о 1

Радіально-упорні підшипники для шпинделівÐšÐ¾Ð¼Ð¿Ð»ÐµÐºÑ ÑаÐÐально-упоÑнÑÑ... ÐуплекÑнÑÑ... поÐшÐпнÐкоÐ2 H7001CTA 2RZ P4 DT, ÑоÑ'о 1

Набір цанг ER16 10 штук 0,5-10 ÐÐ°Ð±Ð¾Ñ ÑанÐ3 ER16 10 шÑ'ук 0,5-10, ÑоÑ'о 1

Інвертор (VFD) 1.5 KW 7A 220-250V ÐнÐ2еÑÑ'Ð¾Ñ (VFD) 1.5 KW 7A 220-250V, ÑоÑ'о 1
І будь-який з цих насосів ПоÐ3ÑужноÐ1 Ð2оÐÑноÐ1 наÑÐ¾Ñ DK-5000, 105W 220AC ÐÐ»Ñ Ð¾Ñ...лажÐенÐÑ ÑˆÐ¿ÐнÐелÑ, ÑоÑ'о 2





Дивіться всі наші оголошення, у нас є:
Контролери на 3,4,5 координат
Одноканальні драйвера
Крокові двигуни різної потужності
Блоки живлення
Шпинделі
Інвертори
Верстати з ЧПК

Основні
СтанНовий
Діаметр80 мм
Довжина282 мм
Вага4.84 кг
Користувацькі характеристики
Частота400 Гц
Робоча напруга220 В
Швидкість обертання24000 про./мін.
Биття0.01 мм.
Цанговий патронER16
Тип охолодженняводяне
Підшипники2Х7004С Р4, 2Х7002С Р4
Струм
Кількість в упаковці1 шт.
ЦангаER16
Потужність (Вт)1500
Вхідна напруга (В)220
Корпускруглий
Потужність1.5 кВт
