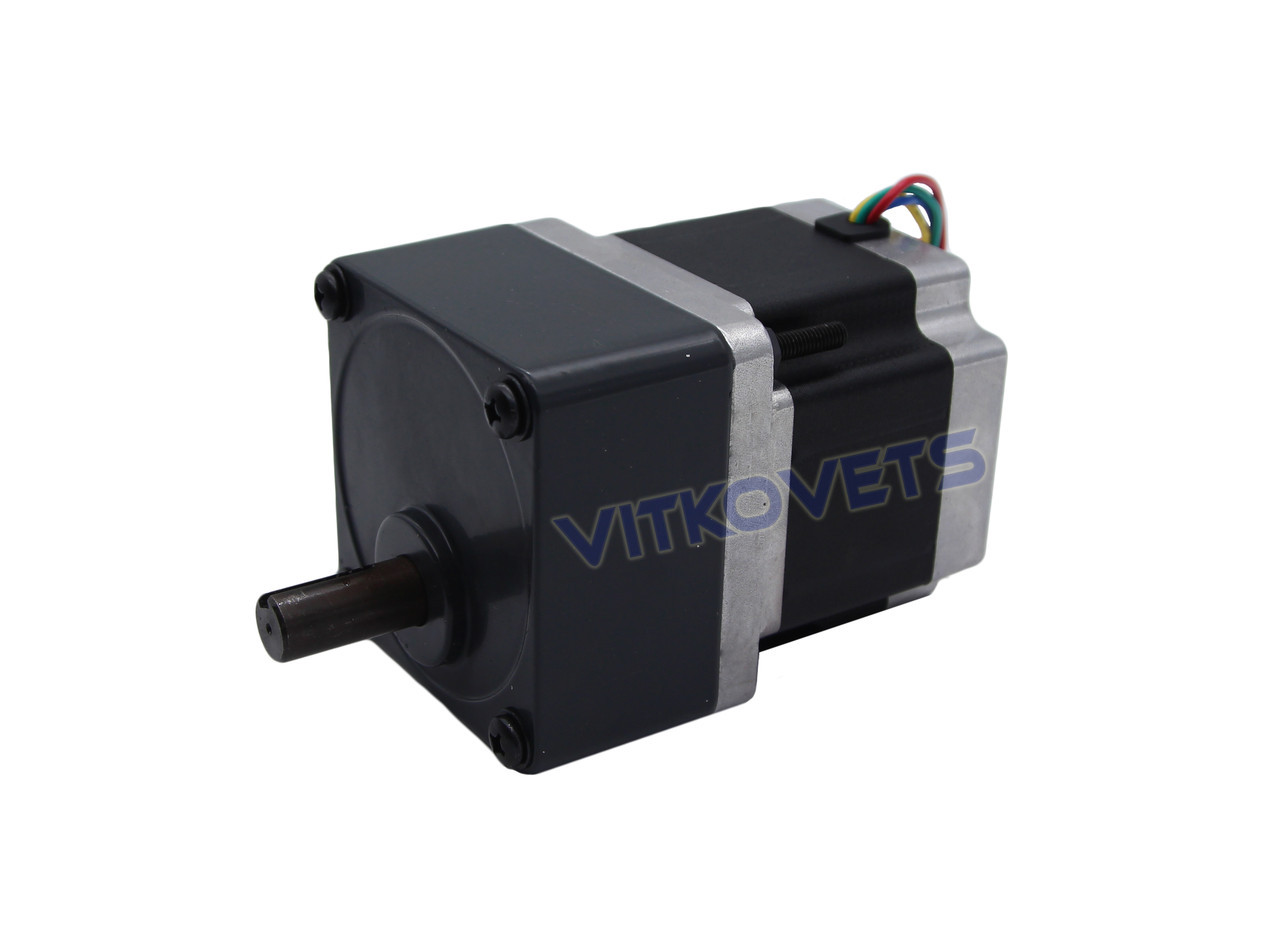

Кроковий двигун c циліндричним редуктором 86HS8040A4-G10 NEMA34 (коефіцієнт редукції 1:10)
Опис
Характеристики
Інформація для замовлення
Кроковий двигун c циліндричним редуктором 86HS8040A4-G10 (коефіцієнт редукції 1:10)
Циліндричний редуктор застосовують для зниження частоти обертання і збільшення моменту приводних двигунів при особливо складних режимах роботи, для передачі та перетворення великих потужностей. Редуктор є надійним механічним пристроєм, має високий ресурс експлуатації, служить для перетворення механічної енергії з одними параметрами в механічну енергію з іншими (необхідними) параметрами.
Основні характеристики:
- Довжина крокового двигуна: 78 мм
- Довжина з редуктором: 160 мм
- Довжина вала (на виході з редуктора): 32.6 мм
- Розмір редуктора: 90х90 мм
- Передаткове число: 1:10
- Номінальний струм: 4 А
- Опір фази: 0.75 Ом
- Індуктивність фази: 5.6 мГн
- Крутний момент мотора (без редуктора): 4 Нм
- Інерція ротора: 1050 Гсм2
- Момент затягування мотора (без редуктора): 6.5 Нсм
- Люфт вихідного валу редуктора: до 1.8°
- Вага: 3.1 кг
Розміри:
Схема підключення:
До цього механізму у нас можна придбати:
Інтерфейсна плата з повною опторазвязкой порту LPT на 5 осей ЧПК
Інтерфейсна плата LPT на 5 координат BL-MACH-V1.1
ЧПК контролер Mach3 USB ST-USB STB4100 на 4 координати
Генератор імпульсів крокового двигуна
Цифровий драйвер крокового двигуна DM556D 5,6 А
Цифровий драйвер DM556
Цифровий драйвер DM556 Leadshine
Блок живлення 36V 6,9 А 250W
(Для роботи двигуна на малих обертах)
Блок живлення 48V 5,2 А 250W
(Для роботи двигуна на високих оборотах)
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Габаритні розміри | |
|---|---|
| Ширина | 90 мм |
| Довжина | 160 мм |
| Висота | 90 мм |
| Основні | |
| Матеріал корпусу | Метал |
| Тип двигуна | Безколекторний |
| Споживаний струм | 4 А |
| Вага | 3.1 кг |
| Опір фази: | 0.75 Ом |
| Індуктивність фази | 5.6 мГн |
| Інерція ротора | 1050 Гсм2 |
| Крутний момент мотора (без редуктора) | 4 Нм |
| Момент затягування мотора (без редуктора) | 6.5 Нсм |
| Користувальницькі характеристики | |
| Діаметр вала | 15 |
| Редукція | 1:10 |
| Тип фланця | NEMA 34 (86 мм) |
| Крутний момент (Нм) | 4 |
| Струм (A) | 4 |
| Мінімальна робоча температура | -20 (град.) |
| Максимальна робоча температура | +50 (град.) |
| Довжина крокового двигуна | 78 мм |
| Довжина валу (на виході з редуктора) | 32.6 мм |
| Довжина крокового двигуна з редуктором | 160 мм |
| Передаточне число | 1:10 |
| Люфт вихідного валу редуктора | до 1.8° |
| Споживаний струм | 4 А |
- Ціна: 5 026 ₴
- Готово до відправки
- Код: 12-028
5 026 ₴
