Серводвигун, серводрайвер 80ST-M02430, 750W, 2.39 Nm

Серводвигун 80ST-M02430 являє собою привід змінного струму, який призначений для комплектування верстатного обладнання. Сервопривід має ряд переваг: високий обертальний момент по відношенню до інерції; точність позиціювання; відстежується положення, за рахунок використання зворотного зв'язку повністю відсутній резонанс і вібрація; точність підтримки швидкості і стабільність обертального моменту; при малих розмірах двигуна можна отримати високу потужність; можливість швидкого розгону і гальмування. Максимальна ефективна робота сервомотора забезпечується спільним використанням з серводрайвером 80ST-M02430. Єдиний "недолік" якісного серводвигуна – це його висока вартість. Області застосування: верстати з ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медична упаковка і багато іншого.

Характеристики:

·        Модель серводвигуна: 80ST-M02430

·        Номінальна потужність (кВт): 0.75

·        Номінальна напруга (V): 220 (1 або 3 фази)

·        Номінальний струм (A): 3

·        Номінальна швидкість (об/хв): 3000

·        Номінальний обертальний момент (Н. м): 2.39

·        Максимальний обертальний момент (Н. м):  7.1

·        Постійна напруга (V/1000р/хв): 48

·        Коефіцієнт обертального моменту (N. M/A): 0.8

·        Момент інерції ротора (кг. м2): 1.82 ×10-4

·        Опір (Ω) : 2.88

·        Індуктивність (MH): 6.4

·        Вага (кг) : 2.86

·       Дозвіл енкодера: 10000 PPR

·        Клас ізоляції: B

·        Клас безпеки: IP65

·        Довжина кабелю енкодера (м): 3

·        Навколишнє середовище: Температура: 20 ~ + 50 вологість: <90%

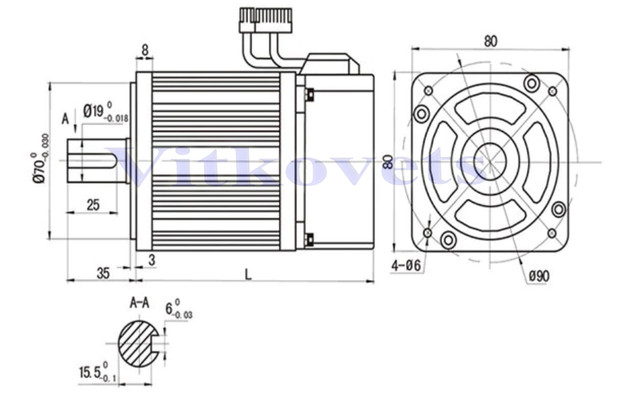

Розміри:

          Драйвер 80ST-M02430  (сервопідсилювач) призначений для управління серводвигуном 80ST-M02430. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Для управління напрямом і кроком обертання двигуна можна використовувати не тільки контролер, але і генератор імпульсів, який необхідно підключити в порт CN2 драйвера наступним чином:

Контакт 3: PP+ (STEP+) +5V

Контакт 14: PP-(STEP-)-5V

Контакт 4: PD+ (DIR+) +5V

Контакт 5: PD-(DIR-)-5V

Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому і великому автоматизованому обладнанні, верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де в основному потрібна висока швидкість, висока точність і низький рівень шуму двигуна

Характеристики та особливості:

·   Номінальний струм: 3 А

·   Номінальна потужність: 0.75 kw

·   Номінальна напруга: 220 В

·   Піковий струм: 15A

·   Частота: 50-60HZ

·   Датчик зворотного зв'язку: 2500P/R

·   Робоча температура: 0 ~ 55 ℃

·   Вологість: не нижче 90%

·   Габаритні розміри: 180х78х150мм

·  Вага: 2,200 кг

Режим контролю:

-         позиціювання

-         швидкість

-         момент

Розміри:

Схема підключення живлення до драйвера:

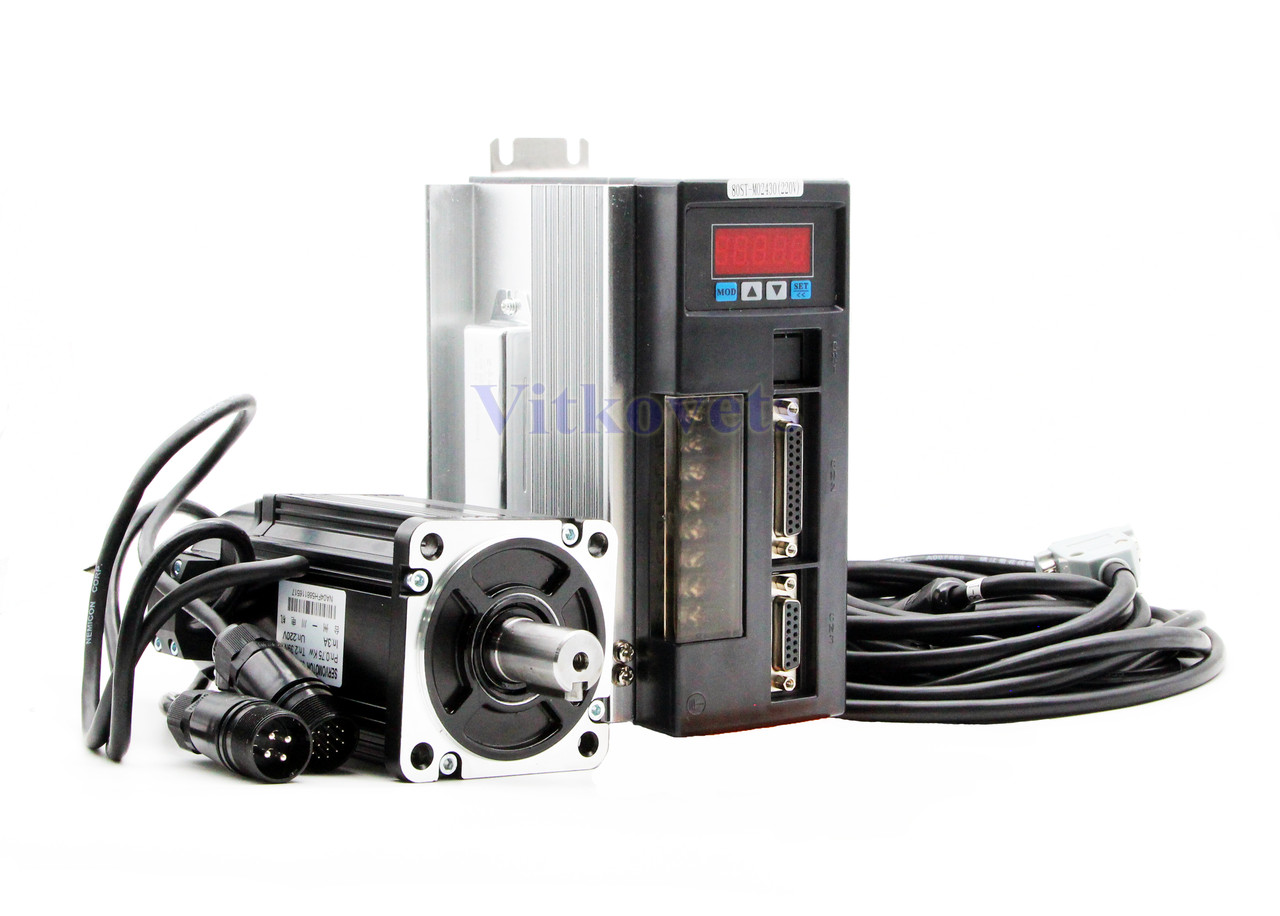

Комплект поставки:

1.     Серводвигун 80ST-M02430

2.     Серводрайвер 80ST-M02430

3.     Кабель енкодера для двигуна (екранований з роз'ємами, для з'єднання енкодера серводвигуна)

4.     Кабель силовий для сервоприводу (екранований з роз'ємами, для з'єднання виводів обмоток серводвигуна)

5.     Штекер

6.     25-контактний роз'єм типу "тато"

Більш детальну характеристику та опис дивіться у специфікації.
