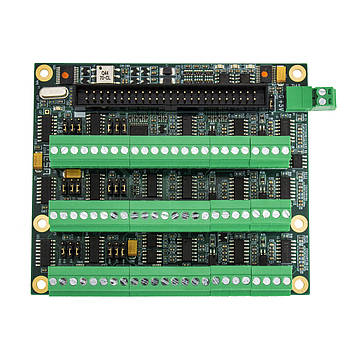

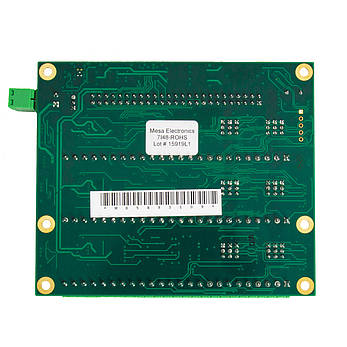

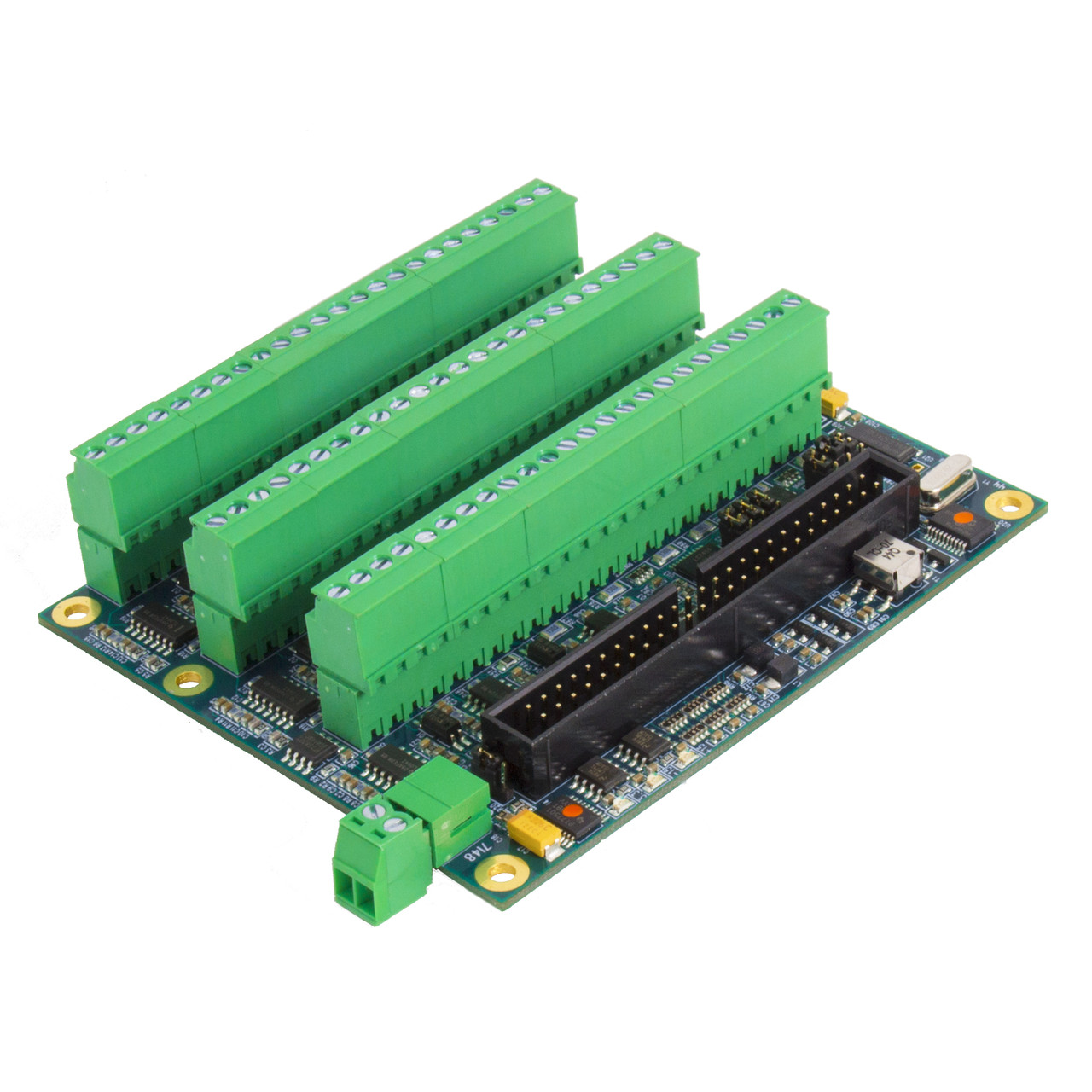

Контролер MESA 7I48
7I48 - це 6-осьовий аналоговий сервоінтерфейс, призначений для роботи з картами вводу-виводу MESA Anything в додатках управління рухом. 7I48 отримує додаткові сигнали PWM від плати вводу-виводу Anythng і перетворює їх в напругу аналогового виходу + - 10 В для прямого підключення до сервопідсилювачів аналогового входу. 7I48 має 5-полюсні фільтри на кожному аналоговому каналі, щоб виключити пульсації вихідного сигналу на частотах PWM аж до 24 кГц. 7I48 також обробляє вхідні сигнали входів датчика TTL або RS-422. З'єднання контролера - це 50-контактний роз'єм, який відповідає розташуванню плат вводу-виводу Anything. Всі аналогові входи та виходи енкодера закінчуються вставними гвинтовими клемами 3,5 мм (входять в комплект поставки).Характеристики:
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМУМ | ОДИНИЦІ ВИМІРУ |
| ЖИВЛЕННЯ 5 В | 4.75 | 5.25 | VDC |
| СПОЖИВАНА ПОТУЖНІСТЬ 5 | - | 500mA | mA |
| (БЕЗ ЗОВНІШНЬОГО НАВАНТАЖЕННЯ) | |||
| АНАЛОГОВА ВИХІДНА НАПРУГА | +-9.8 | +-10.2 | V |
| ВІДПОВІДЬ АНАЛОГОВОГО ВИХІДНОГО КРОКУ | 120 | 160 | uSec |
| МІНІМАЛЬНИЙ ОПІР НАВАНТАЖЕННЯ | 3К | - | Ohm |
| ВИХІДНА ПУЛЬСАЦІЯ ПРИ 24 кГц PWM | - | 1% | % FS |
| ЛІНІЙНІСТЬ | 1% | % FS | |
| (БЕЗ ПРОПУЩЕНИХ КОДІВ, ДОЗВІЛ 13 БІТ З ШИРОТНО-ІМПУЛЬСНОЮ МОДУЛЯЦІЄЮ 24 кГц) | |||
| ПОМИЛКА НУЛЬОВОГО ЗСУВУ | -10 | +10 | mV |
| ЧАСТОТА ЕНКОДЕРА | DC | 4 | MHz |
| (ВИБРАНА ЧАСТОТА МУЛЬТИПЛЕКСУ 8 МГц) | |||
| ДІАПАЗОН ТЕМПЕРАТУРИ | -40 | +85 | oC |
| ВОЛОГІСТЬ НАВКОЛИШНЬОГО СЕРЕДОВИЩА | 0 | 95% | NON-COND |
Тип плати: дочірня
Підтримувані операційні системи: Linux
Інтерфейс підключення: 50-контактний роз'єм
Габаритні розміри: 102х85.5х24 мм
Вага: 118 г
Розміри плати:
Розташування роз'ємів:
Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:
Якщо у вас виникнуть технічні питання (наприклад, сумісність чи налаштування), ви завжди можете звернутися до офіційної служби підтримки Mesa Electronics. Це зручно і надійно, адже відповідь ви отримаєте від тих, хто створює ці плати.
tech@mesanet.com
tech@mesanet.com
Комплект поставки:
- Контролер MESA 7I48 (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
До цієї плати у нас можна придбати:
Контролери
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальник)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Основні | |
|---|---|
| Виробник | MESA |
| Країна виробник | США |
| Тип монтажу | На плату |
| Гарантійний термін | 3 міс |
| Стан | Новий |
| Модель | 7I48 |
| Підтримувані операційні системи | Linux |
| Тип плати | дочірня |
| Технічні характеристики | |
| Напруга | 5 В |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 85 град. |
| Інтерфейс підключення контролера | Роз'єм 50 пін |
| Вологість навколишнього середовища | 0...95% |
| Габаритні розміри | |
| Довжина | 102 мм |
| Ширина | 85.5 мм |
| Висота | 24 мм |
| Вага (г) | 118 |
