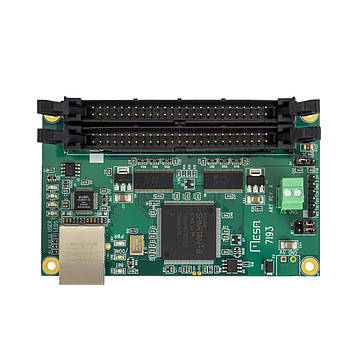

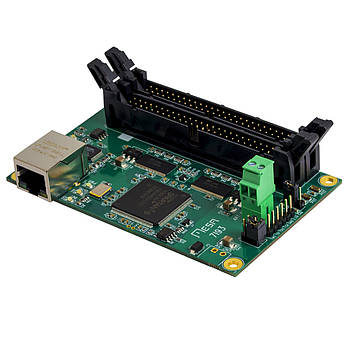

Контролер MESA 7I93
MESA 7I93 - це програмована плата вводу / виводу загального призначення на базі FPGA з хост-з'єднанням 100 BaseT Ethernet. 7I93 має спрощену систему передачі даних хоста UDP, що дозволяє працювати в режимі реального часу, якщо це необхідно, і сумісна зі стандартними мережами для додатків не в реальному часі. Модулі вбудованого ПО призначені для апаратної генерації кроків, підрахунку квадратурних кодерів, генерації PWM, цифрового вводу-виводу, віддаленого вводу-виводу Smart Serial, інтерфейсів BISS, SSI, SPI, UART та інших. Всі вбудовані програми управління рухом мають відкритий вихідний код і легко модифікуються для підтримки нових функцій або різних поєднань функцій. Всі біти введення / виводу витримують 5 і можуть споживати 24 мА. Всі висновки вводу / виводу підтримують сигналізацію 3,3 В LVDS. Для всіх висновків передбачені резистори з роз'ємами, так що вони можуть бути підключені безпосередньо до оптоізоляторам, контактів і т. Д. 7I93 має 48 бітів введення / виводу, доступних на двох 50-контактних роз'ємів, всі роз'єми використовують сумісні зі стійкою висновки висновків модуля вводу / виводу і призначені для підключення. Сумісна з усіма дочірніми платами Mesa 50 pin FPGA.
Особливості плати:
- Всі висновки вводу / виводу підтримують сигналізацію 3,3 В LVDS
- Для всіх висновків передбачені резистори з роз'ємами
- 48 бітів вводу / виводу
Характеристики:
| ТИП ХАРАКТЕРИСТИКИ | МІНІМУМ | МАКСИМУМ | ПРИМІТКА |
| ЖИВЛЕННЯ 5V | 4.5 | 5.5 | Р4 поставляє 5V |
| СПОЖИВАНА ПОТУЖНІСТЬ 5V | - | 5A | Залежить від FPGA конфігурація і зовнішнього навантаження |
| МАКСИМУМ 5 В, ЩОБ ПОДАВАВСЯ СТРУМ ВВЕДЕННЯ / ВИВЕДЕННЯ | - | 1000mA | Кожен (межа PTC) |
| ДІАПАЗОН ТЕМПЕРАТУРИ | -40°C | +85°C | - |
Тип плати: материнська
Підтримувані операційні системи: Linux, Windows
Інтерфейс підключення: Ethernet
Інтерфейс для підключення зовнішніх пристроїв: кабель 50 пін
Габаритні розміри: 102х63х16 мм
Вага: 57 г
Розміри плати:
Розташування роз'ємів:
Щоб скористатися всіма перевагами контролера MESA 7I93, необхідно встановити актуальне програмне забезпечення.
Для контролера MESA 7I93 - завантажити
Більш детальну інформацію щодо налаштування контролера можна знайти за посиланнями:
Якщо у вас виникнуть технічні питання (наприклад, сумісність чи налаштування), ви завжди можете звернутися до офіційної служби підтримки Mesa Electronics. Це зручно і надійно, адже відповідь ви отримаєте від тих, хто створює ці плати.
tech@mesanet.com
tech@mesanet.com
Важливо!
Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.
Інформація на сайті є актуальною на момент її опублікування!
Комплект поставки:
- Контролер MESA 7I93 (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
До цієї плати у нас можна придбати:
Контролери
Дивіться всі наші оголошення:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальник)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Основні | |
|---|---|
| Виробник | MESA |
| Країна виробник | США |
| Тип монтажу | На плату |
| Гарантійний термін | 3 міс |
| Стан | Новий |
| Модель | 7I93 |
| Підтримувані операційні системи | Linux, Windows |
| Тип плати | материнська |
| Технічні характеристики | |
| Напруга | 5 В |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 85 град. |
| Інтерфейс підключення контролера | Ethernet |
| Габаритні розміри | |
| Довжина | 102 мм |
| Ширина | 63 мм |
| Висота | 16 мм |
| Вага (г) | 57 |
| Користувальницькі характеристики | |
| Інтерфейс для підключення зовнішніх пристроїв | 50-контактний кабель |
