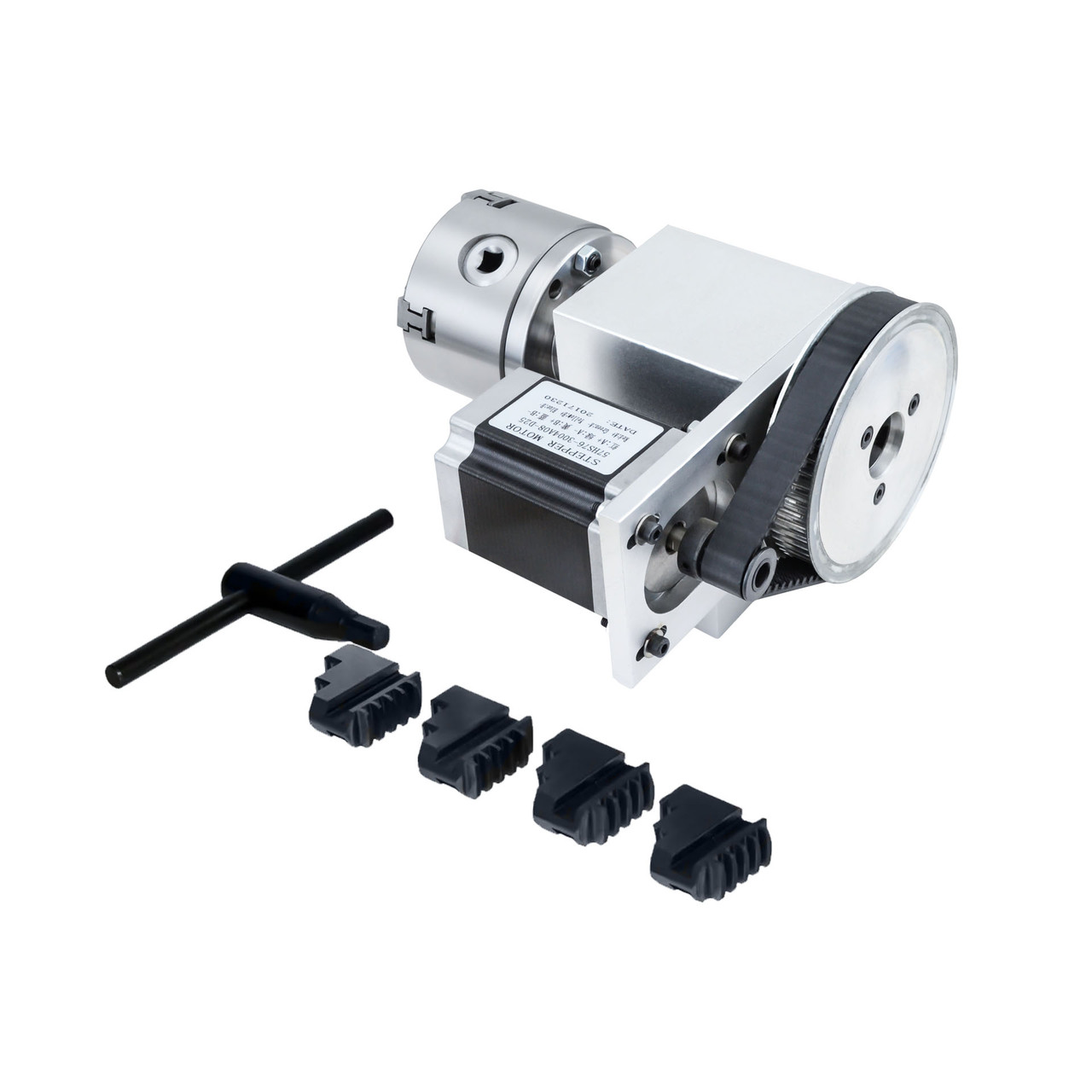

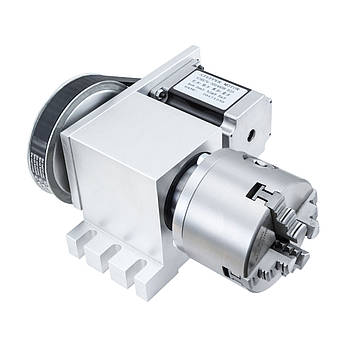

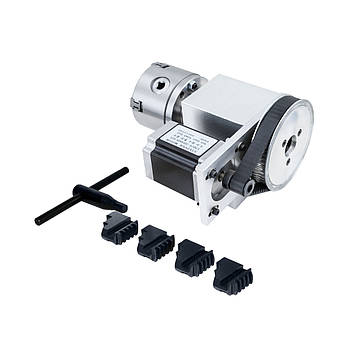

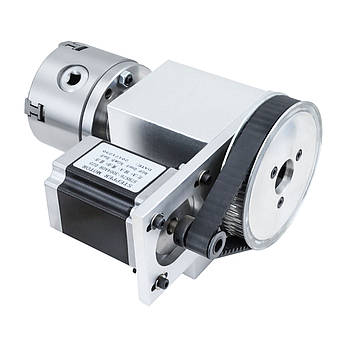

Поворотна вісь 80мм 6:1 К12 Nema23 4-кулачковий патрон, на ремені
Поворотна вісь на ремінному редукторі, редукція 6:1, патрон К12 80 мм, 4-х кулачковий
Поворотна вісь встановлюється на верстат з ЧПК (ЧПУ) і дозволяє обертати заготовку навколо своєї осі. 4D поворотна вісь використовується для обробки дерева, алюмінієвих, кольорових і мідних сплавів, пластика. Поворотна вісь приводиться до руху за допомогою двигуна. Порівняно із звичайною 3х осьовою обробкою 3D моделі, де деталь кріпиться з одного боку до столу верстатах ЧПК (ЧПУ) то 4-х осьова поворотна вісь дозволяє обробляти виріб з усіх сторін без додаткових операцій по перевстановленню виробу на робочому столі, що тим самим дає можливість отримувати вироби складної конструкції. Це можуть бути меблеві елементи (ніжки столів і стільців), ювелірна продукція, виготовлення декоративних візерунків з дерева. Ремінні редуктори відрізняються меншою обертальною жорсткістю, ніж аналогічні за розміром хвильові.
Характеристики:
- ремінна передача (ремінь HTD5M-350)
- редукція: 6:1
- токарний патрон: К12 80 мм (4-х кулачковий)
- максимальна швидкість: 4800r/min
- двигун: NEMA23 57 мм 3A 2-фазний 4 дроти
- струм: 3 А
- обертальний момент: 18 кг/см
- габаритні розміри поворотної осі: 167 мм × 203 мм × 115 мм
- загальна висота: 115 мм
- вага: 12 кг
|
Кількість імпульсів на 1 градус |
(число імпульсів двигуна на один оборот * дроблення кроку * передатне число) / 360 градусів |
|
Наприклад: Біполярний кроковий двигун з кутом кроку 1,8 градуса Дроблення кроку, виставлене на драйвері: 1/16 Передатне число понижуючого редуктора: 1/50 |
Якщо використовується кроковий двигун з кутом кроку 1.8 градуси то на один оборот треба 200 імпульсів (360/1,8=200) Якщо ж використовується двигун з кутом кроку 0,9, то 360/0,9=400. Тобто такий двигун треба подати 400 імпульсів, для того, щоб він провернувся на один оборот. Дроблення кроку, виставлене на драйвері, наприклад 1/16, але іноді на драйвері замість 1/16 пише кількість імпульсів на оберт, наприклад 3200 (16*200) Передатне число понижуючого редуктора 1:50 означає що двигун треба провернути 50 раз для того, щоб патрон провернувся один раз. Використання понижуючих редукторів сприяє збільшенню точності обробки. Що особливо важливо при використанні заготовок з великим радіусом. (200×16×50)÷360=444.44444444 |
Токарний патрон: К12 80 мм
4-х кулачковий токарний патрон має наскрізний отвір для фіксації заготовок необмеженої довжини.
Матеріал: сталь
Схема підключення:
Комплект поставки:
Поворотна вісь в зборі
Патрон: К12 80 мм – 1 шт
Двигун - NEMA23 57 мм 3A 2-фазний 4 дроти (1 шт)
Затискний ключ - 1 шт
| Основні | |
|---|---|
| Крутний момент | 18 кг/см |
| Струм | 3 А |
| Редукція | 6:1 |
| Двигун | NEMA23 57 мм 3A 2-фазний 4 дроти |
| Тип редуктора | ремінний |
| Токарний патрон | К11 80мм (3-х кулачковий) |
| Користувальницькі характеристики | |
| Тип комплектующего | Поворотна вісь |
| Діаметр патрона | 80 мм. |
| Тип патрона | 4 |
| Редукція | 6:1 |
| Двигун | NEMA 23 |
- Ціна: 13 262 ₴
- Готово до відправки
- Код: 07-010
13 262 ₴
