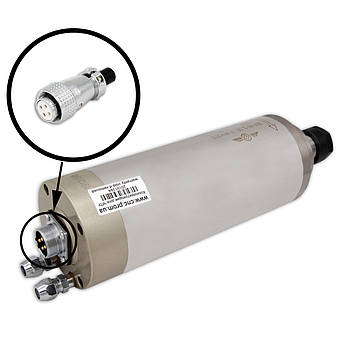

Шпиндель водяного охолодження GDZ-80-2.2 B Ø80Х213 (2.2 кВт, 220 В, ER20), фото 1

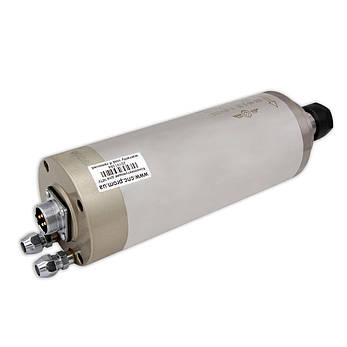

Шпиндель водяного охолодження GDZ-80-2.2 B Ø80Х213 (2.2 кВт, 220 В, ER20), фото 3

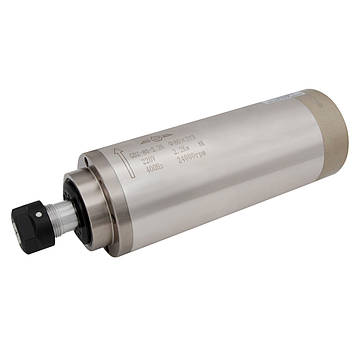

Шпиндель водяного охолодження GDZ-80-2.2 B Ø80Х213 (2.2 кВт, 220 В, ER20), фото 4

Шпиндель водяного охолодження GDZ-80-2.2 B Ø80Х213 (2.2 кВт, 220 В, ER20)

Опис
Характеристики
Інформація для замовлення

Шпиндель GDZ-80-2.2 B Ø80Х213

GDZ-80-2.2 B Ø80Х213 - високошвидкісний трифазний шпиндель з рідинним охолодженням, який застосовується у верстатах з ЧПК для обробки відносно м'яких матеріалів (дерево, МДФ, фанера, пластик, ПВХ, композити, кольорові метали тощо). Установка інструменту здійснюється ручним способом - фреза кріпиться в цанговий затиск і фіксується гайкою. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що дозволяє досягти оптимального температурного режиму підшипників і забезпечити тривалий термін експлуатації. Управління шпинделем здійснюється за допомогою перетворювача частоти.



Переваги і недоліки шпинделя з водяним охолодженням:

У порівнянні з повітряним охолодженням, шпиндель з рідинним охолодженням,як правило, має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам ріжучий інструмент працює тихо. Так як шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дозволяє легко регулювати його висоту і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу. Також для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання: насос, радіатор, трубки і бачок.

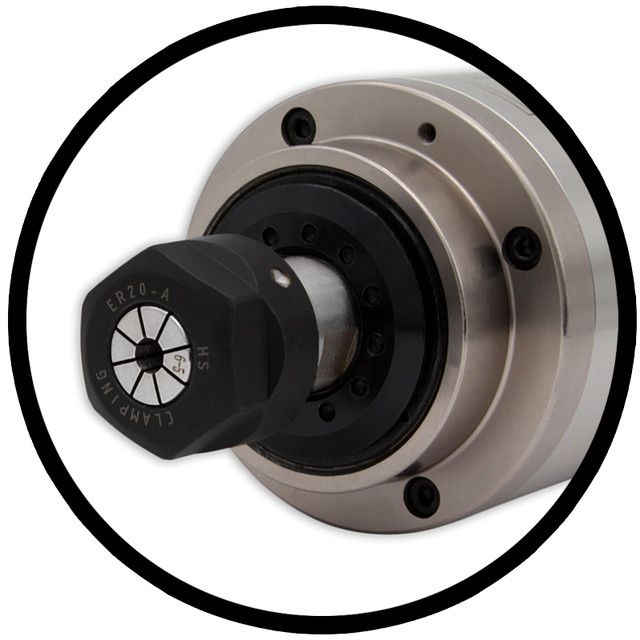

Цанговий патрон ER20

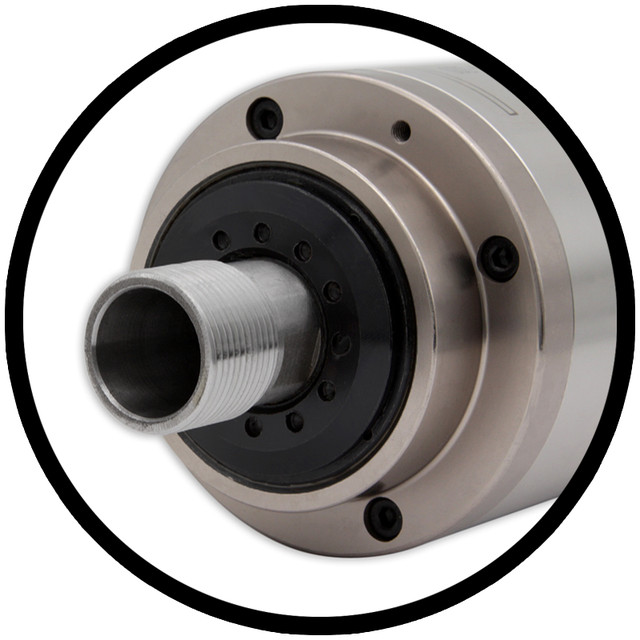

Різьблення гайки М25х1.5

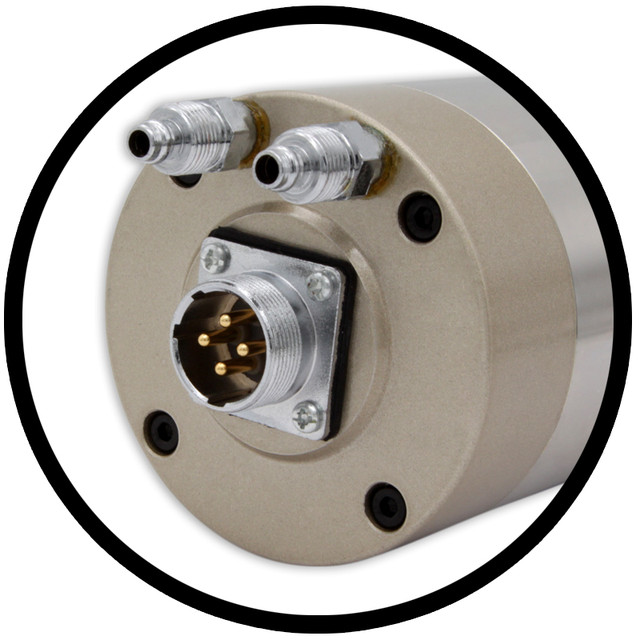

Охолодження за рахунок циркуляції

рідини

Увага! Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: GDZ-80-2.2 B Ø80Х213

Тип охолодження: водяне (рідинне)

Тип корпусу: циліндричний

Діаметр: 80 мм

Потужність: 2.2 кВт

Номінальний момент: 0.91 Нм

Кількість фаз: 3

Напруга живлення: 220 В

Струм: 8 А

Частота: 400 Гц

Максимальна швидкість: 24000 об/хв

Конус: ER20

Модель гайки: ER20-A (М25х1.5)

Биття: ≤0.01 мм

Підшипники: 2х7005С P4, 1х7002С P4 (або їх аналоги)

Вага: 5 кг

Увага! Щоб ваш шпиндель прослужив довго і не виникало проблем з обмотками із-за корозії, ні в якому разі не використовуйте для охолодження звичайну воду. Використовуйте відповідний насос для прокачування охолоджуючої рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, в якому погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі види трубок можуть втрачати форму при температурі вище +40С)
ВАЖЛИВО!

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно здійснити його налаштування. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.)

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання більш низьких швидкостей може привести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.
Комплект постачання
  • Шпиндель GDZ-80-2.2 B Ø80Х213 (1 шт.)
  • Роз'єм для підключення (1 шт.)
  • Цанга ER20 (1 шт.)
До цього шпинделя у нас можна придбати

Інвертор ЧПК HY02D223B (VFD) 2.2 KW 11A 220-250VІнвертор ЧПУ HY02D223B (VFD) 2.2 KW 11A 220-250V, фото 2

Інвертор H100-2.2S2-1B, 2.2 kW, 11 A, 220 VІнвертор H100-2.2S2-1B, 2.2 kW, 11 A, 220 V, фото 2

Кабель екранований мідний багатожильний TRVVP 4x1Кабель екранований мідний багатожильний TRVVP 4x1, фото 2

Роз'єм WP20-4 для шпинделяРоз'єм WP20-4 для шпинделя, фото 2

Водяний насос занурювальний 75W 220VAC для охолодження шпинделяВодяний насос занурювальний 75W 220VAC для охолодження шпинделя, фото 2

Трубка для охолоджуючої рідини 5.5х8Трубка для охолоджуючої рідини 5.5х8 , фото 2

Кронштейн для кріплення шпинделя ЧПК 80ммКронштейн для кріплення шпинделя ЧПУ 80мм, фото 2

Притиск для шпинделя 80ммПритиск для шпинделя 80мм, фото 2

Шпиндельний радіально - упорний кульковий підшипник 7005С P4Шпиндельний радіально - упорний кульковий підшипник 7005С P4, фото 2

Шпиндельний радіально - упорний кульковий підшипник 7002С P4Шпиндельний радіально - упорний кульковий підшипник 7002С P4, фото 2

Набір цанг ER20 13 штук 0,5-13Набір цанг ER20 13 штук 0,5-13, фото 2

Гайка ER20-A М25х1,5Гайка ER20-A М25х1,5, фото 2

Фрези Фреза кінцева спіральна сферична R2*8*D6*L50, фото 2

Щітка - насадка на шпиндель діаметром 80мм Щітка - насадка на шпиндель діаметром 80мм, фото 2

Системи охолодження (трубки для подачі СОЖ, вентилятори, радіатори і т. п.) Радіатор 275х120 (під вентилятори 120х120), фото 2





Дивіться всі наші оголошення

Основні
СтанНовий
Вага5000 кг
Габаритні розміри
Діаметр80 мм
Користувальницькі характеристики
Частота400 Гц Гц
Струм8 А
Кількість фаз3
Напруга живлення220 В
Тип корпусуциліндричний
Максимальна швидкість24000 об/хв
МодельGDZ-80-2.2B Ø80Х213
Биття≤0.01 мм
ЦангаER20
Номінальний момент0.91 Нм
Модель гайкиER20-A (М25х1.5)
Вхідна напруга (В)220
Корпускруглий
Підшипники2х7005C P4, 1х7002C P4 (або їх аналоги)
Потужність, Вт2200
конусER20
Технічні характеристики
Тип охолодженняводяне (рідкісне)
