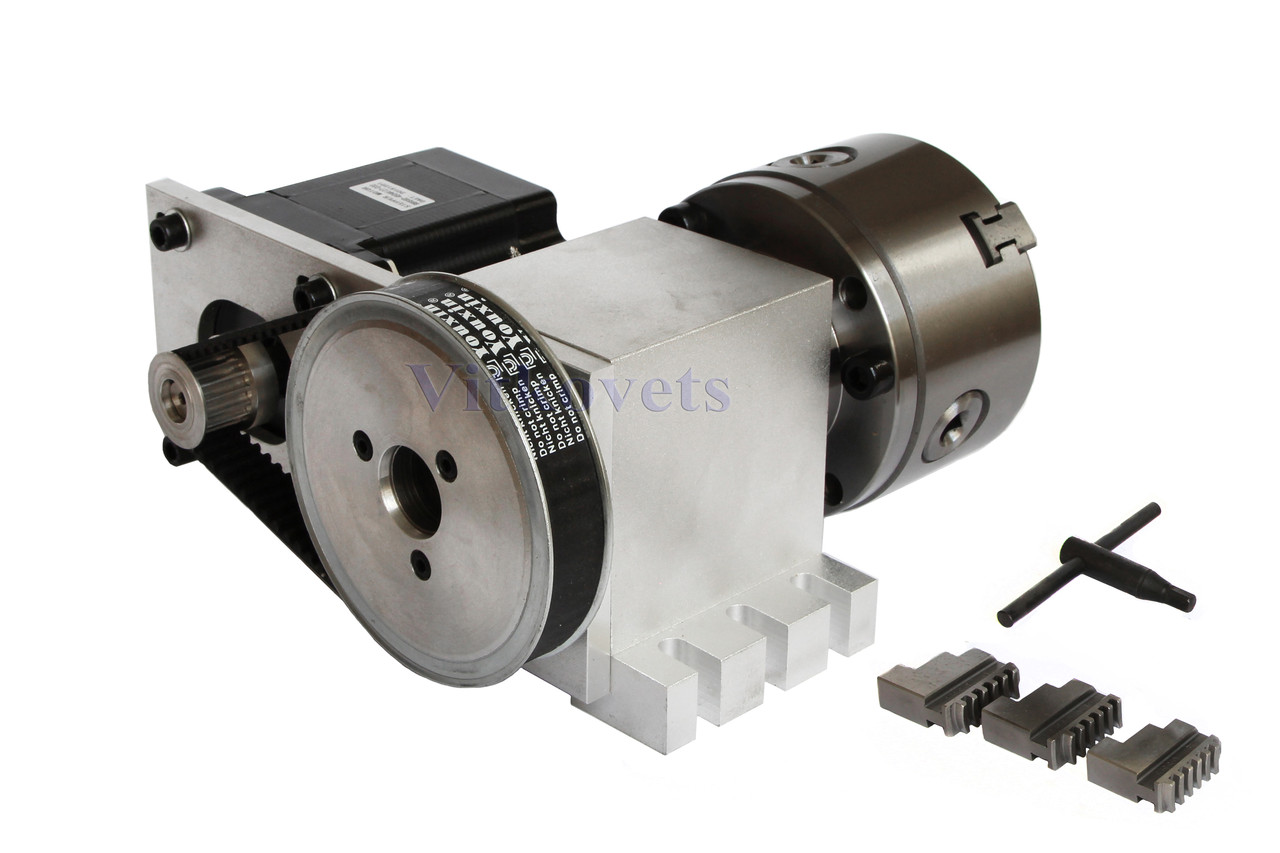

Поворотна вісь 100мм 4:1 К11 Nema34 3-кулачковий патрон, на ремені

Поворотна вісь  для верстата зі ЧПК на NEMA34, ремінному редукторі, редукція 4:1, патрон К11 100 мм, 3-кулачковий

Поворотна вісь встановлюється на верстат з ЧПК і дає змогу обертати заготовку навколо своєї осі.  4D поворотна вісь використовується для оброблення дерева, алюмінієвих, кольорових і мідних сплавів, пластику. Поворотна вісь приводиться в рухи за допомогою двигуна. Порівнюючи зі звичайною 3-особливою обробкою 3D моделі, де деталь кріпиться з одного боку до столу верстатів ЧПК, то  4- осьова поворотна вісь дає змогу обробляти виріб з усіх боків без додаткових операцій з перевстановлення виробу на робочому столі, що тим самим дає змогу отримувати вироби  складної конструкції. Це можуть бути меблеві елементи (ніжки столів і стільців), ювелірна продукція, виготовлення декоративних візерунків із дерева. Ремінні редуктори вирізняються меншою обертальною жорсткістю, ніж аналогічні за розміром хвильові.

Характеристики:

- ремінна передача (ремінь HTD5M-405)

- редукція: 4:1

- токарний патрон: К11 100 мм (3-кулачковий)

- максимальна швидкість: 4200r/min

- висота до  центру: 65 мм

- загальна висота: 115 мм

- двигун: 86HS82,  2-фазний 4 дроти

- струм: 4 А

- діаметр вала двигуна: 14 мм

- обертальний момент: 35 кг/см

- габаритні розміри поворотної осі: 210 мм×210 мм×115мм

- вага: 12.5кг

Токарний патрон: К11 100 мм

Чотирьох кулачковий токарний  патрон має наскрізний отвір для фіксації заготовок необмеженої довжини.

Матеріал: сталь

Схема під'єднання:

Креслення виробу:

    Комплект постачання:

Комплект постачання:

Поворотна вісь у зборі

Патрон:  К11 100 мм — 1 шт.

Двигун 86HS82,  2-фазний 4 дроти

Затискний  ключ — 1 шт.

Комплект зворотних кулачків
