Поворотна вісь для верстата з ЧПУ на ремінному редукторі , патрон К11 100мм, редукція 4 - тая 8:1, 5-та 6:1

Поворотна вісь на ремінному редукторі, патрон К11 100мм, ремінні редуктори 4 - тая 8:1, 5-та 6:1, робочий стіл 100мм×125 мм

Поворотна вісь встановлюється на верстат з ЧПК і дозволяє обертати заготовку навколо своєї осі. 4D поворотна вісь використовується для обробки дерева, алюмінієвих, кольорових і мідних сплавів, пластика. Поворотна вісь приводиться до руху за допомогою двигуна. Порівняно із звичайною 3х осьовою обробкою 3D моделі, де деталь кріпиться з одного боку до столу верстата ЧПК, то 4-х осьова поворотна вісь дозволяє обробляти виріб з усіх сторін без додаткових операцій по перевстановленню виробу на робочому столі, що тим самим дає можливість отримувати вироби складної конструкції. Це можуть бути меблеві елементи (ніжки столів і стільців), ювелірна продукція, виготовлення декоративних візерунків з дерева. Ремінні редуктори відрізняються меншою обертальною жорсткістю, ніж аналогічні за розміром хвильові. Токарний патрон можна зняти і замінити на алюмінієвий стіл для кріплення виробу.

Характеристики:

- ремінна передача (ремінь HTD3M-396; HTD3M-510)

- 4-та вісь - передатне відношення:8:1 (синхронний режим гальмування)

- 5-та вісь - передатне відношення:6:1

- патрон: К11 100 мм (3-х кулачковий)

- висота до центру: 98 мм

- люфт: не більше 0,3

- розміри робочого стола: 100мм×125 мм

- габаритні розміри: 440мм×150мм×160 мм

- двигун: NEMA23 57 мм 3A 2-фазний 4 дроти

- струм: 3 А

- обертальний момент: 18 кг/см

- вага:12 кг

Схема підключення:

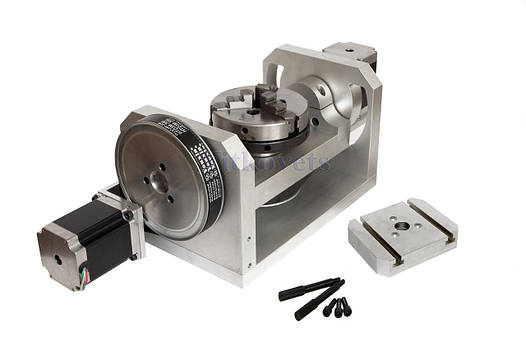

  Комплект поставки:

Поворотна вісь в зборі

Патрон: К11 100 мм – 1 шт

Алюмінієвий стіл – 1 шт

Двигун - NEMA23 57 мм 3A 2-фазний 4 дроти ( 2 шт )

Гвинти - 3 шт
