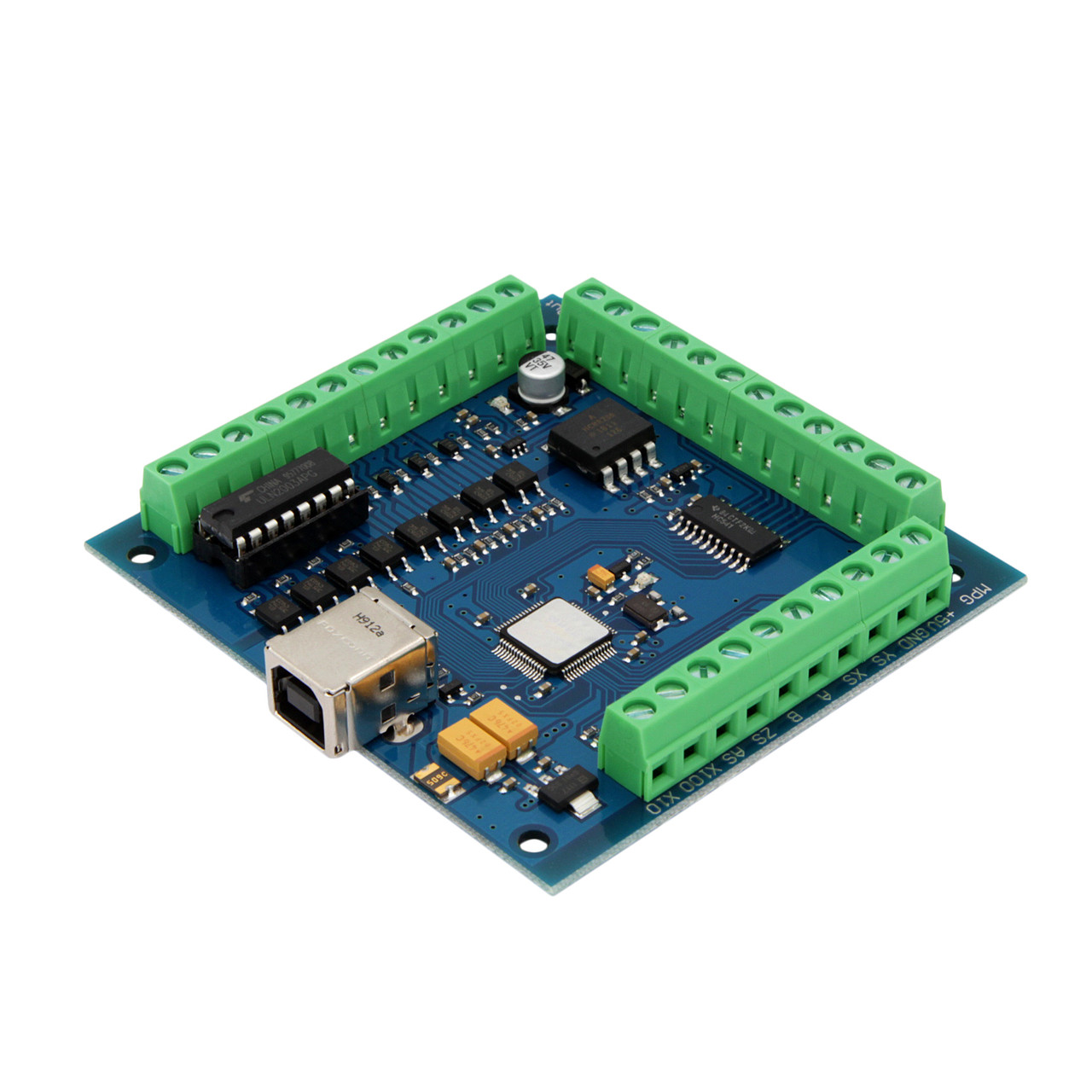

ЧПК контролер Mach3 USB ST-USB STB4100 на 4 координати

ЧПК контролер Mach3 USB ST-USB STB4100 на 4 координати. Контролер (драйвер) розроблений спеціально для використання як керівного пристрою в системах верстатів з ЧПК. Живиться пристрій від блока живлення з напругою 12-24 В. Для керування роботою контролера є ПЗ Mach3. Для монтажу пристрою в кутах плати є 4 отвори d=3,5 мм. Такий контролер широко застосовується на верстатах зі ЧПК, 3D-пристроїв, а також може використовуватися для побутових або навчальних цілей.
Особливості та характеристики:
- Напруга живлення: 12-24В
- Частота сигналу STEP (макс) до 100 кГц
- 4 входи для під'єднання датчиків, кінцевих вимикачів тощо.
- 4 виходи для під'єднання насосів тощо
- Наявність світлового індикатора, який вказує стан з'єднань на платі
- Можливість під'єднання ручного генератора імпульсів MPG100 (пульт керування) для верстатів з ЧПК
- USB-порт для під'єднання контролера до комп'ютера
- Канал для керування швидкістю шпинделя 0-10В (залежно від постачання цей вихід може працювати не стабільно, тому наша компанія не рекомендує використовувати цей вихід для керування швидкістю шпинделя)
- Підтримка всіх версій програмного забезпечення Mach3
- Розміри плати: 8.5×8.1×1.4 см
- Вага плати: 150 г
Комплект постачання:
Контролер ST-USB на 4 координати
Кабель USB
НЕОБХІДНА ДОКУМЕНТАЦІЯ завантажити
Розміри:
Під'єднання пристроїв до контролера:
Схема з розпінуванням:
Монтажна схема електропроводки:
Докладніше інструкцію з експлуатації дивіться у вкладці "Специфікація"
Блоки живлення 24 В
Крокові двигуни
Драйвера
Ручний генератор імпульсів MPG100
Індуктивний датчик LJ12A3-4-Z/АX NPN закритий
Індуктивний датчик LJ12A3-4-Z/BX NPN відкритий
Основні | |
---|---|
Частота | 100кГц Гц |
Інтерфейс підключення контролера | USB |
Кількість координат | 4 шт |
Напруга живлення | 12-24В |
Тип підключення датчика | NPN |
