Контролер висоти плазми 7UP (torch height control)

Опис
Характеристики
Специфікація
Інформація для замовлення

Контролер висоти плазми 7UP (torch height control) — являє собою контрольно-вимірювальний пристрій, який видає логічні сигнали керування, що залежать від напруги в плазмовій дузі джерела плазми, порівняно заданих значень користувачем. Внаслідок оброблення яких  електромеханічні приводи технологічного  обладнання гарантують стабільну (постійну) висоту плазмового різака на поверхні металу. Контролер висоти плазми гарантує повну гальванічну оптоізольовану розв'язку ланцюга вимірювання й оптоізольований ланцюг керування джерелом плазми також, забезпечує повне оптороз'єднання ланцюгів видавання сигналів керування. Наявність функції — зі зниження рівня небезпеки під час роботи з джерелами плазми забезпечуючи вимкнення високої напруги, якщо немає плазмової дуги. Широко застосовується в ЧПК системах плазмового різання

Особливості контролера висоти плазми, версія 7UP

-         працює з різними типами датчиків (кінцевиками) як індуктивними типу NPN, так і з кінцевими вимикачами «мінусом»;

-          повне опторозв'язування входів/виходів THC контролера (torch height control);

-         сумісність із програмою Mach3 та іншими керівниками програмами;

-         можливість під'єднання до улюблених плат ЧПК

-         для роботи  на ПК не потрібний другий LPT порт;

-         наявність захисту від перешкод, які впливають на стабільну роботу ЧПК;

-         наявність спеціалізованих алгоритмів роботи мікроконтролера, що не "пропускає" помилкові сигнали в системах ЧПК;

-         наявність захисту від «клівців» плазмотроном у процесі різу;

-         працює з такими апаратами, як-от: CUT-40; CUT-60; CUT-100 й Hyperterm;

-         працює у  2 режимах (режим датчиків і режим вимірювання напруги в дузі).

-         можливість регулювання напруги дуги (більше-менше); LED-індикатор

Характеристики:

- напруга живлення: 12VDC

- напруга роботи датчика напруги 0-300 В; короткочасно 450 В

- споживаний струм: >50mA

- точність утримання +-0,5 мм

- клас захисту: IP01, III

- температурний режим:  -10° до 50°С

- габаритні розміри: 74х110х20мм

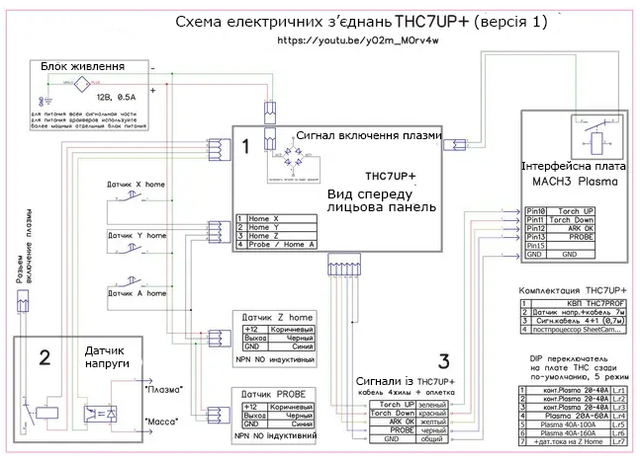

Під'єднання:

Контролер під'єднується джерелом плазми за допомогою датчика напруги, що має в дроті для під'єднання до первинної дуги джерела плазми.





Настроювання режиму роботи:

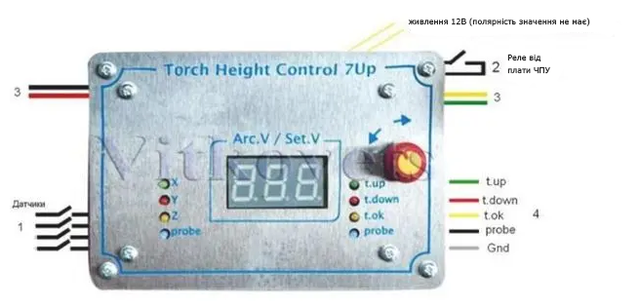

На передній панелі розміщені: світлодіоди вхідних сигналів, трисегментний цифровий дисплей, світлодіоди вихідних сигналів, ручка регулювання необхідного значення напруги. Контроль висоти плазми v.7Up працює у двох режимах, режим датчиків й режим вимірювання напруги в дузі, перемикання між режимами роботи відбувається автоматично за сигналом вмикання, що надходить від реле, інтерфейсної плати ЧПК верстата.

Вхідні сигнали:

4-ре контакту для під'єднання кінцевих датчиків (NPN типу, NO типу, керівний "-" мінус) (1) Два контакти для під'єднання реле від інтерфейсної плати ЧПК верстата (2) Контакти для сигналів від датчика напруги жовто - зелена й червоно - чорна пари (3)

Вихідні сигнали:

П'ять контактів для під'єднання до плати ЧПУ або LPT порту комп'ютера. Виходи: Torch UP, Torch DOWN, THC ON, PROBE і загальний (GND) (4)

 Настроювання режиму роботи:

На передній панелі розміщені: світлодіоди вхідних сигналів, трисегментний цифровий дисплей, світлодіоди вихідних сигналів, ручка регулювання необхідного значення напруги. Контроль висоти плазми v.7Up працює у двох режимах, режим датчиків й режим вимірювання напруги в дузі, перемикання між режимами роботи відбувається автоматично за сигналом вмикання, що надходить від реле, інтерфейсної плати ЧПК верстата. Для увімкнення режиму вимірювання потрібно замкнути контакти.



Документація і система з під'єднання та запуску системи (Win XP, Mach3) Постпроцесор для SheetCam, що генерує G-код завантажити



Докладніше  інструкцію з експлуатації та під'єднання  дивіться в специфікації.

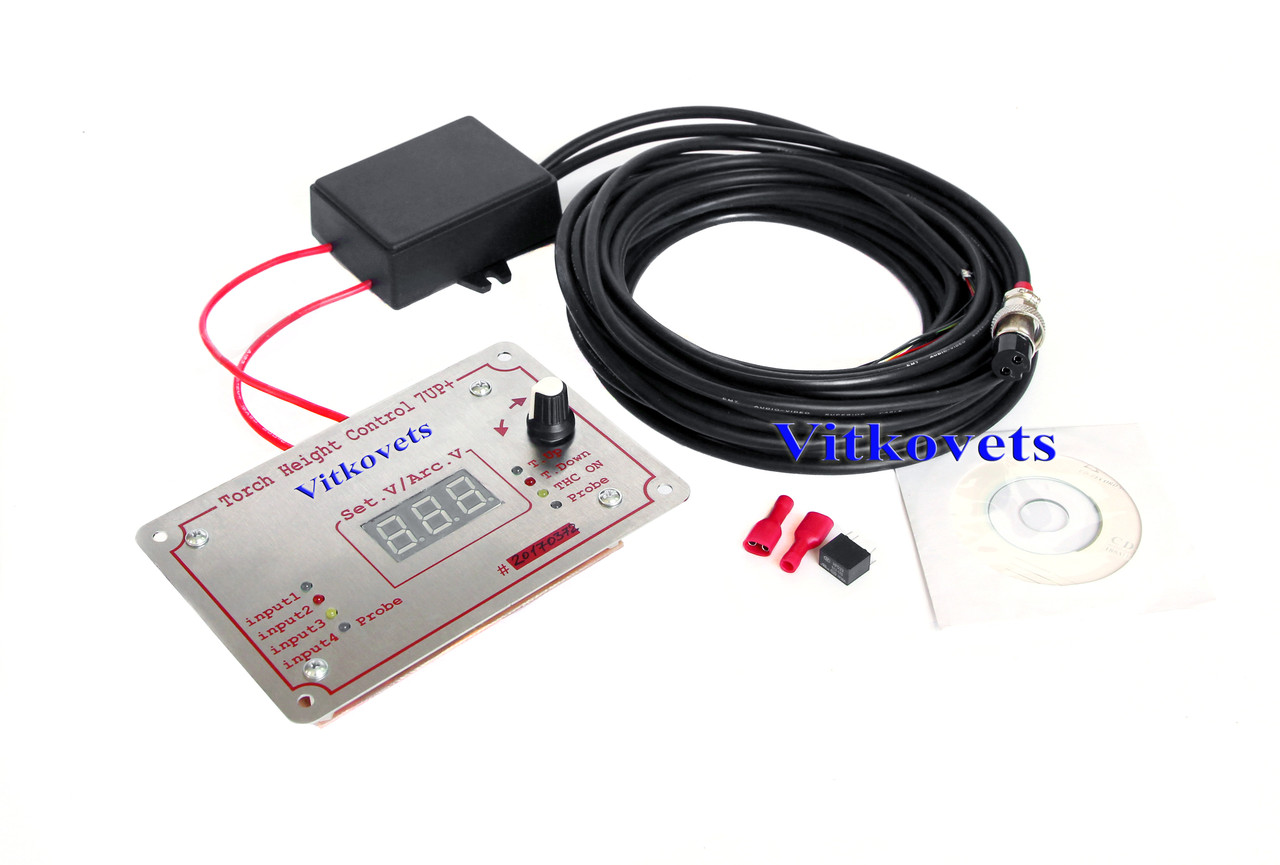

Комплект постачання:

Контролер висоти плазми

Датчик напруги з кабелем 5 м

Комплект макросів М3-М5+

Основні
Габаритні розміри74х110х20мм
Напруга живлення12VDC
Клас захистуIP01, III
Споживаний струм>50mA
Точність утримання+- 0,5 мм
Температурний режим-10° до + 50°С
