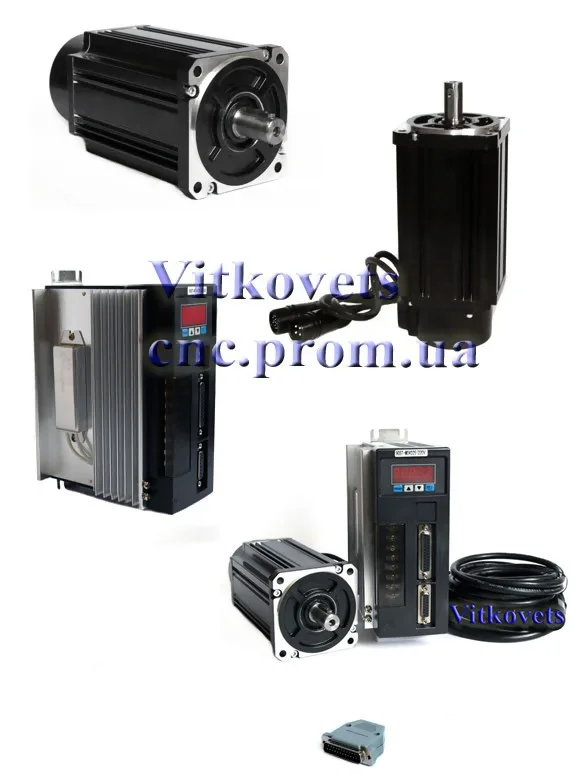

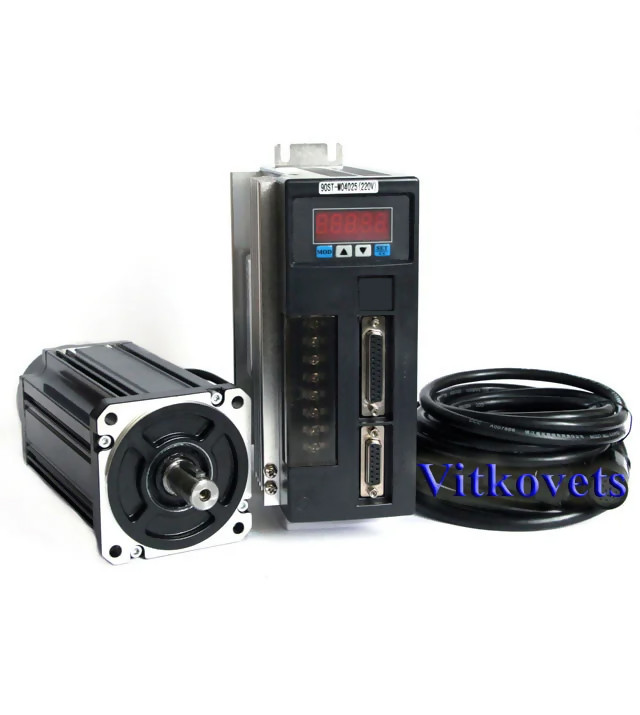

Серводвигун, серводрайвер 90ST-M04025, 1000W, 4 Nm

Серводвигун  90ST-M04025 являє собою привод  змінного струму, який призначений для комплектування верстатного обладнання.  Сервопривід має низку переваг: високий обертальний момент щодо інерції; точність позиціювання; відстежується положення, завдяки використанню зворотного зв'язку, якщо немає резонансу та вібрації; точність підтримання швидкості та стабільність обартального моменту; за малих розмірів двигуна можна отримати високу потужність; можливість швидкого розгону та гальмування. Максимальна ефективна  робота сервомотора забезпечується спільний використанням із серводрайвером 90ST-M04025.

Сфери застосування: верстати зі ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медичне пакування й багато іншого.
Характеристики:
Модель серводвигуна:  90ST-M04025
Номінальна потужність (кВт): 1.0
Номінальна напруга (V): 220
Номінальний струм (A): 4
Номінальна швидкість (об/хв): 2500
Номінальний обертальний момент (Н. м): 4
Максимальний обертальний момент (Н. м):  12
Постійна напруга (V/1000р/хв):  60
Коефіцієнт крутного  моменту (N. M/A): 0.9
Момент інерції ротора (кг. м2): 3.7 ×10-4
Опір (Ω): 2.69
Індуктивність (MH):  6.21
Вага (кг): 4.13
Роздільна здатність енкодера: 10000 PPR
Клас ізоляції:  F
Клас безпеки: IP65
Довжина кабелю енкодера (м): 3
Умови експлуатації: Температура: 20 ~ + 50 вологість: <90%

Розміри:

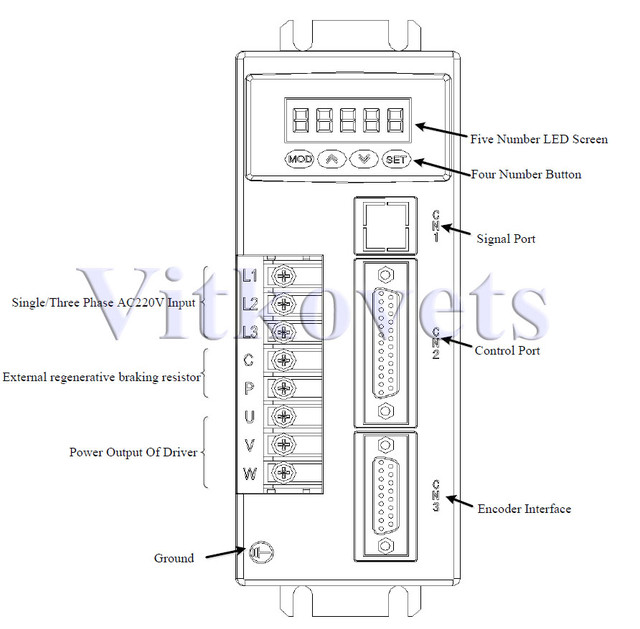

Драйвер 90ST-M04025  (сервопідсилювач) призначений для керування серводвигуном 90CST-M04025. Серводрайвер разом з відповідним йому сервомотором являє собою високоточний пристрій. Для керування напрямком і кроком обертання двигуна можна використовувати не тільки контролер, а й генератор імпульсів, який необхідно під'єднати до порту CN2 драйвера в такий спосіб:

• Контакт 3: PP+ (STEP+) +5V
• Контакт International PP- (STEP-) -5V
• Контакт 4: PD+ (DIR+) +5V
• Контакт 5: PD- (DIR-) -5V

Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому та у великому автоматизованому обладнанні, верстати з ЧПК, гравіювальні машини, пакувальні пристрої, маркувальне обладнання, переважно,  де потрібна висока швидкість, висока точність і низький рівень шуму двигуна
Характеристики та особливості:
Номінальний струм: 4.4 А
Номінальна потужність: 1.0 kw
Номінальна напруга: 220 В, 3 фази
Піковий струм: 20A
Частота: 50-60HZ
Датчик зворотного зв'язку: 2500P/R
Робоча температура: 0 ~ 55 ℃
Вологість: не нижче ніж 90%
Габаритні розміри: 180х78х150мм
Вага: 2,200 кг

Режим контролю:

• Позиціювання
• Швидкість
• Момент

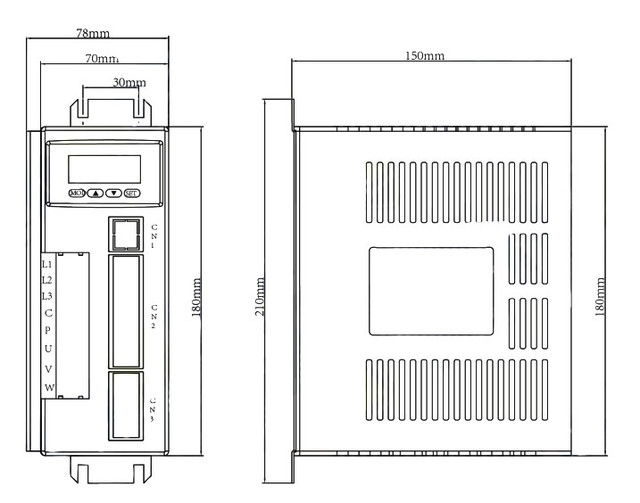

Розміри:

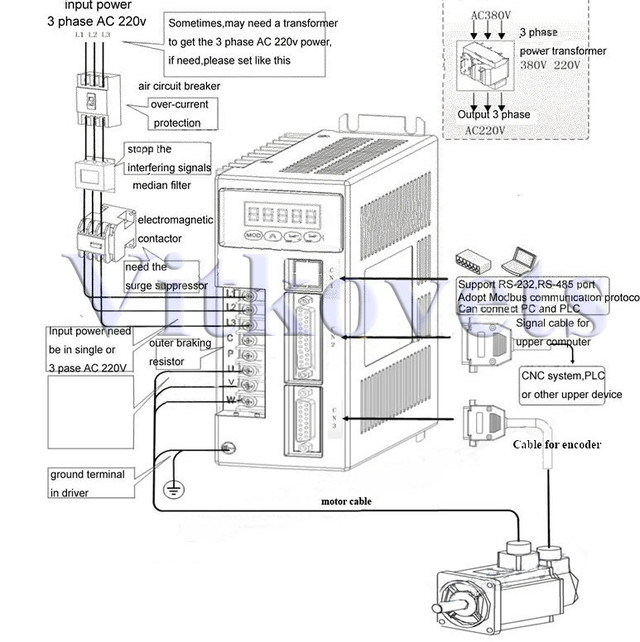

Схема під'єднання живлення до драйвера:

1.     Серводвигун 90CST-M04025

2.     Серводрайвер 90ST-M04025

3.     Кабель енкодера для двигуна (екранований із роз'ємами, для з'єднання енкодера серводвигуна

4.     Кабель силовий для сервоприводу (екранований із роз'ємами, для з'єднання виводів обмоток серводвигуна

5.     25-контактний роз'єм типу тато
