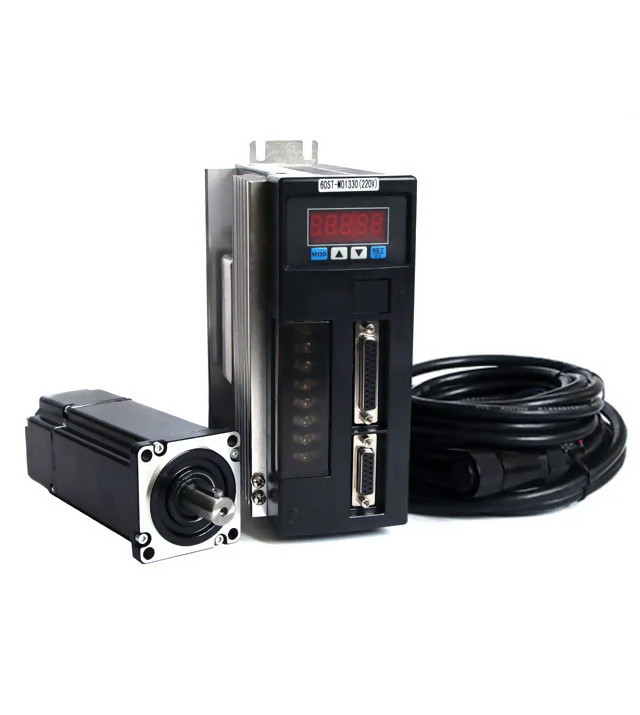

Серводвигун, серводрайвер 60ST-M01330, 400 W, 1.27 Nm

Опис
Характеристики
Специфікації
Інформація для замовлення


Серводвигун 60ST-M01330 для верстатного обладнання


Серводвигун  60CST-M01330 представляє собою привід  змінного струму, який призначений для комплектування верстатного обладнання. Сервопривід має низку переваг: високий обертальний момент щодо інерції; точність позиціювання; відстежується положення, завдяки використанню зворотного зв'язку, якщо немає резонансу та вібрації; точність підтримання швидкості та стабільність обертального моменту; за малих розмірів двигуна можна отримати високу потужність; можливість швидкого розгону та гальмування. Максимальна ефективна  робота серводвигуна забезпечується спільним використанням із серводрайвером 60ST-M01330. Єдиний мінус якісного  серводвигуна  — це його висока вартість. Сфери застосування: верстати із ЧПК (ЧПУ), обробка матеріалів, маркування, на конвеєрах, харчова промисловість, медичне пакування й багато іншого.

Характеристики:

·        Модель серводвигуна:  60CST-M01330

·     Номінальна потужність: (кВт) 0.4

·        Номінальна напруга (V): 220 (1 або 3 фази)

·        Номінальний струм (A): 2.8

·        Номінальна  швидкість (об/хв): 3000

·        Номінальний обертальний момент (Н. м): 1.27

·        Максимальний обертальний момент (Н. м):  3.9

·        Постійна напруга (V/1000р/хв):  29.6

·        Коефіцієнт обертального  моменту (N. M/A): 0.45

·        Момент інерції ротора (кг м2): 0.29 ×10-4

·        Опір (Ω): 2.35

·        Індуктивність (MH):  14.5

·        Вага (г) : 1788

·       Роздільна здатність енкодера: 10000 PPR

·        Клас ізоляції:  F

·        Клас безпеки: IP65

·    Довжина кабелю енкодера (м): 3

·        Умови експлуатації: Температура: 20 ~ + 50 вологість: <90%

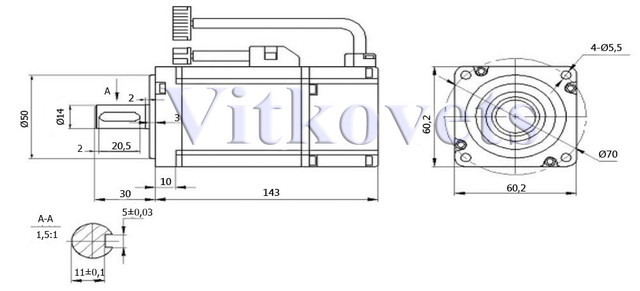

Розміри:





Драйвер 60ST-M01330 (сервопідсилювач) призначений для керування серводвигуном 60ST-M01330. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій.  Для керування напрямком і кроком обертання двигуна можна використовувати не тільки контролер, а й генератор імпульсів, який необхідно під'єднати до порта CN2 драйвера в такий спосіб:

Контакт 3: PP+ (STEP+) +5V

Контакт International PP- (STEP-) -5V

Контакт 4: PD+ (DIR+) +5V

Контакт 5: PD- (DIR-) -5V



 Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому та у великому автоматизованому обладнанні, верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де переважно потрібна висока швидкість, висока точність і низький рівень шуму двигуна

Характеристики та особливості:

·   Номінальний струм: 2,5 А

·   Номінальна потужність: 0,4 kw

·   Номінальна напруга: 220 В, 3 фази

·   Піковий струм: 15A

·   Частота: 50-60HZ

·   Датчик зворотного зв'язку: 2500P/R

·   Робоча температура: 0 ~ 55

·   Вологість: не нижче ніж 90%

·   Габаритні розміри: 180х78х150мм

·  Вага: 1529 г

Режим контролю:

-         Позиціювання

-         швидкість

-         момент

Розміри:



Схема під'єднання живлення до драйвера:

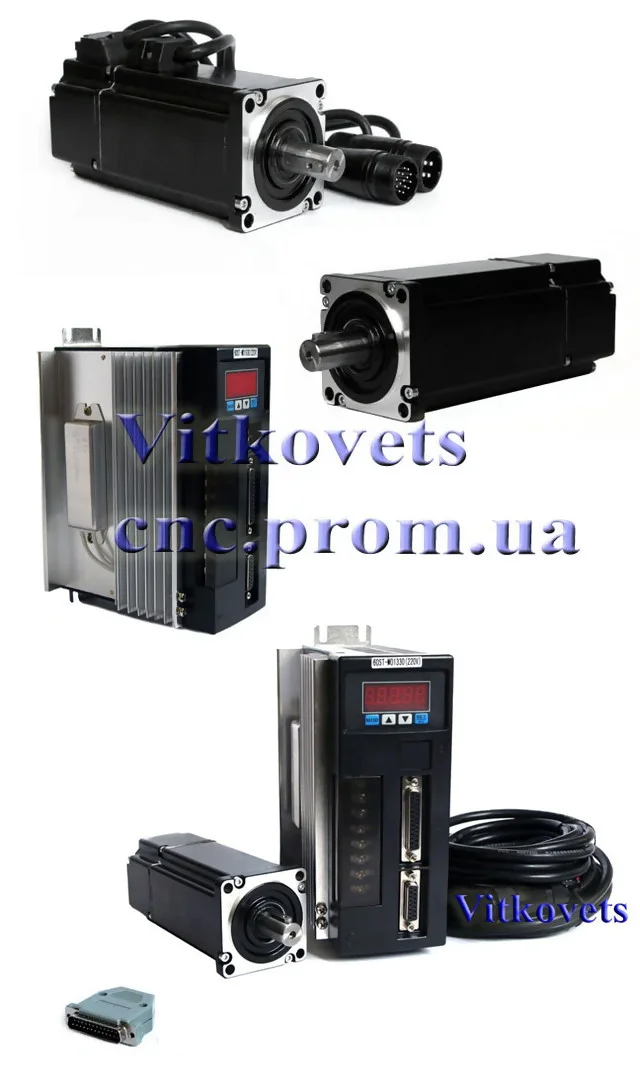

Комплект постачання:



1.     Серводвигун 60CST-M01330

2.     Серводрайвер 60ST-M01330

3.     Кабель енкодера для двигуна (екранований із роз'ємами, для з'єднання енкодера серводвигуна

4.     Кабель силовий для сервоприводу ( екранований із роз'ємами, для з'єднання виводів обмоток серводвигуна

5.     25-контактний роз'єм типу тато

Увага! У цієї моделі немає сигнального порту CN1

Докладніше  Характеристики  і опис дивіться в специфікації.

Основні
Ступінь захисту IP65
Номінальний пусковий момент1.27 Н*м
Напруга220 В
Функції регулюванняПозиціонування, Частоти обертання, Крутного моменту
СтанНовий
Тип зворотного зв'язкуЕнкодер
Момент інерції ротора0.29 10^(-4) кг*м2
Споживана потужність400 Вт
Максимальний пусковий момент3.9 Н*м
Максимальний струм15 А
Номінальний струм2.8 А
Дозвіл енкодера10000 PPR
Габаритні розміри
Маса1.63 г
Діаметр фланця50 мм
Довжина143 мм
Довжина кабелю енкодера (м)3
Драйвер 60ST-M01330
Частота50-60HZ Гц
Номінальна потужність0,4 kw
Користувальницькі характеристики
Діаметр вала14
Кількість фаз1 або 3
Тип фланця60 мм
Крутний момент (Нм)1.27
Потужність (Вт)400
Вхідна напруга (В)220
