Кроковий двигун з енкодером, замкнутого типу NEMA34 86HSE8N-B38 з гібридним серводрайвером HSS86
Кроковий двигун з енкодером, замкнутого типу NEMA34 86HSE8N-B38 з гібридним серводрайвером HSS86 — 2-фазний двигун з енкодером, працює плавно з дуже низьким рівнем шуму та нагріванням. Головною особливістю двигуна 57HSE8N-BC38 є швидка реакція та відсутність вабливих (нерівномірної роботи). Крокові двигуни з енкодером працюють без втрати кроків, порівнюючи зі звичайними кроковими двигунами не замкнутого типу. Він ідеально підходить для використання механізмів із пасовим приводом або механізмів низької жорсткості. Максимальна ефективна робота двигуна з енкодером забезпечується спільний використанням з гібридними серводрайвером HSS86. Двигун також можна під'єднувати до звичайного драйвера, без під'єднання енкодера, у цьому разі він працюватиме без точного контролю положення ротора. крокові двигуни з енкодером широко застосовуються для верстатів із ЧПК, гравіювальних верстатів, лазерного різання, маркувальних машин, спеціальних промислових швейних машин, монтажному обладнанню тощо.
Опис:
- Струм фази: 6А
- Кількість фаз: 2
- Діаметр вала: 14 мм
- Максимальний обертальний момент: 8N.m
- Кут кроку: 1,8° ( точність ± 5%)
- Похибка опору: ± 10%
- Максимальна температура 80 °C
- Робочий діапазон температур від -20 °C до +50 °C
- Опір: 0.44±10%Ω
- Діелектрична стійкість 500VAC за одну хвилину
- Радіальне биття вала 0,02 мм (у разі навантаження 450 г)
- Осьове биття вала 0,08 мм (у разі навантаження 450 г)
- Роздільна здатність енкодера: 1000 PRR
- Довжина двигуна: 118 мм
- Вага: 4 кг

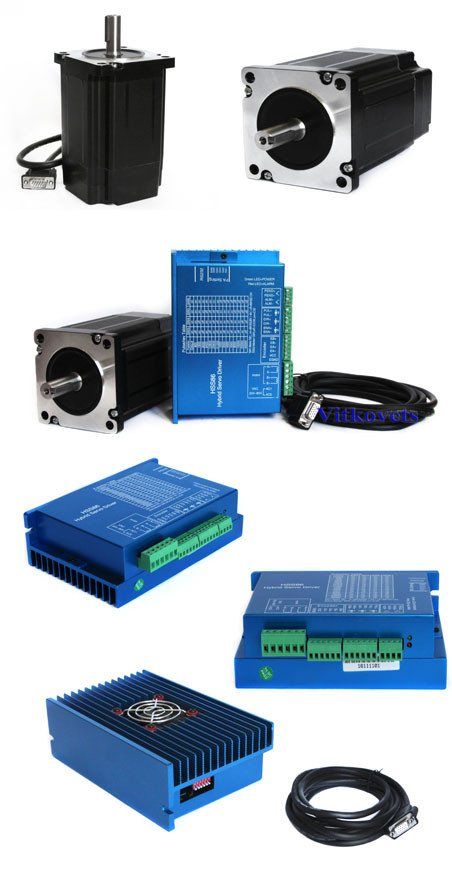

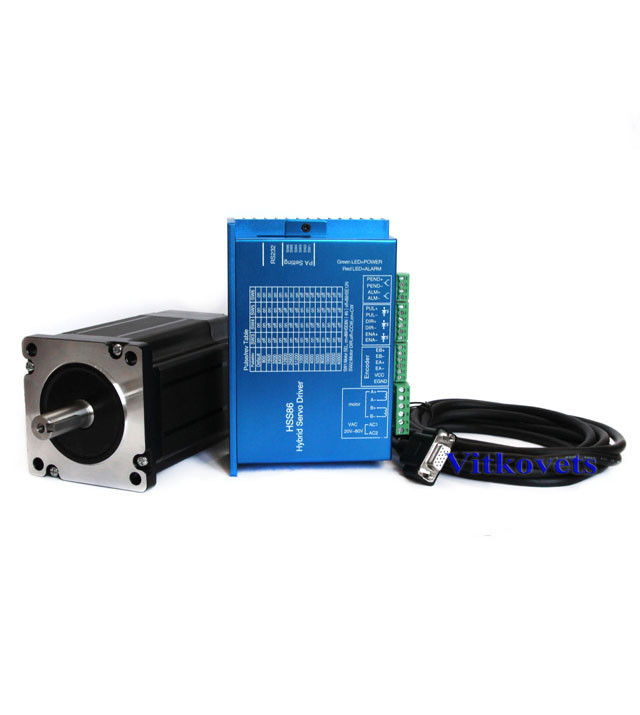

Комплект постачання: кроковий двигун з енкодером 86HSE8N-B38, драйвер HSS86, дріт завдовжки 2,6 м

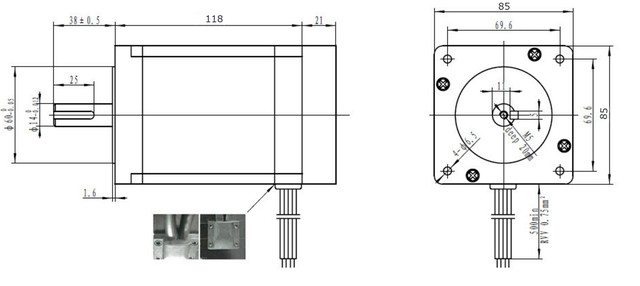

Розміри:
Залежність обертального моменту від швидкості обертання
Драйвер крокового двигуна HSS86 з енкодером— 2-файл для керування кроковим двигуном з енкодером. Драйвер забезпечує стабільну та точну роботу двигуна без втрати кроків. Драйвер розроблений на 32-бітної технології DSP, підтримує керування сигналами PUL/DIR (CP/CW).
Швидка реакція та те, що немає «поринань» роблять серію драйверівв ідеальним варіантом для застосунків, які вимагають швидкого пересування на короткі відстані та де «рискання» (нерівномірна робота) були б небажаними (наприклад, у механізмах із ремінним приводом або механізми низької жорсткості, де під час зупинки КД необхідна мала вібрація).
Закрита система позиціювання вдосконалена та є доброю заміною відкритої системи. Широко застосовується на гравіювальних верстатах, спеціальних промислових швейних машинах, маркувальних машинах, обладнання для збирання, верстатах із ЧПК (ЧПУ) та інші.
Особливості:
- Драйвер HSS86 підходить для NEMA34 (з обертальним моментом 4N.m, 8N.m,12N.m) замкнутого циклу крокового двигуна;
- Усунена можливість втрати кроків;
- Забезпечує плавну роботу двигуна, низьку вібрацію, гарантує високі динамічні характеристики під час пришвидшення та гальмування двигуна;
- Немає вібрації під час зміни від нульової до максимальної швидкості;
- Наявність автоматичного регулювання струму залежно від навантаження;
- Зменшення обертального моменту у разі збільшення швидкості набагато нижче, ніж у звичайного КД;
- Частота до 200 кГц;
- Мікрокрок 16, максимум 51200 імпульсів/об (1/256);
- Напруга AC 20V~80V або DC 30V~110V
- Максимальний струм — 8А;
- Вхідний струм 7 ~ 20mA;
- Роздільна здатність енкодера: 1000 PRR
- Опір ізоляції: > = 500MΩ;
- Робоча температура: 0 ~ 50 ° C;
- Робоча вологість 40 ~ 90% RH;
- Спосіб охолодження: природний або радіатор;
- Вага: 560 г
Налаштування мікрокроку:
SW1: Вибір двигуна: вмк. = 86HSE8N, 86HSE4N, вимк = 86HSE12N
SW2: Налаштування напрямку повороту: вмк. = CW, вимк = CCW
SW3, SW4, SW5, SW6: налаштування мікрокроку

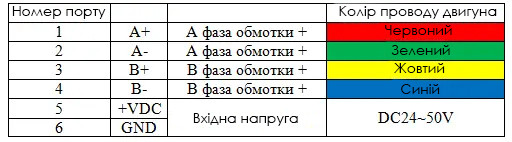

Вхідні порти двигуна та блока живлення:

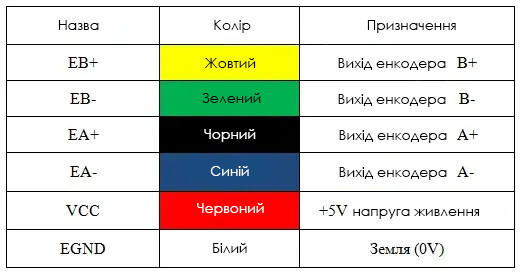

Вхідний порт енкодера
Зверніть увагу: Неправильно під'єднані дроти енкодера можуть призвести до пошкодження драйвера або енкодера.
Статус індикаторів:
PWR: індикатор живлення: Коли живлення увімкнене, світиться зеленим.
ALM: індикатор тривоги: Якщо червоне світло блимає один раз упродовж 3 секунд, це означає перевантаження за струмом або короткого замикання; Якщо червоне світло блимає двічі впродовж 3 секунд, це означає перевантаження напруги; якщо червоне світло блимає тричі впродовж 3 секунд, це означає, ультра різноманітність або вимкнений енкодер датчик.
Схема під'єднання:
Схема монтажу:
Увага! Драйвер HSS86 обладнаний портом RS232, проте вносити зміни в параметри драйвера за допомогою ПЗ не можна (всі параметри вшиті в плату драйвера)
| Основні | |
|---|---|
| Кількість фаз | 2 |
| Основні характеристики драйвера | |
| Частота | до 200 кГц Гц |
| Напруга | AC 20V~80V або DC 30V~110V |
| Микрошаг | 16, максимум 51200 імпульсів/про (1/256) |
| Максимальний струм | 8 А |
| Вхідний струм | 7 ~20mA |
| Користувальницькі характеристики | |
| Діаметр вала | 14 |
| Тип фланця | NEMA 34 (86 мм) |
| Крутний момент (Нм) | 8 |
| Основні характеристики серводвигуна | |
| Діаметр валу двигуна | 14 мм |
| Струм фази | 6 A |
| Дозвіл енкодера | 1000 PRR |
| Максимально крутний момент: | 8 N. m |
| Кут кроку | 1,8 ° (точність: ± 5%) |
| Робочий діапазон температур | від -20ºС до +50ºС |
| Довжина двигуна | 118 мм |
