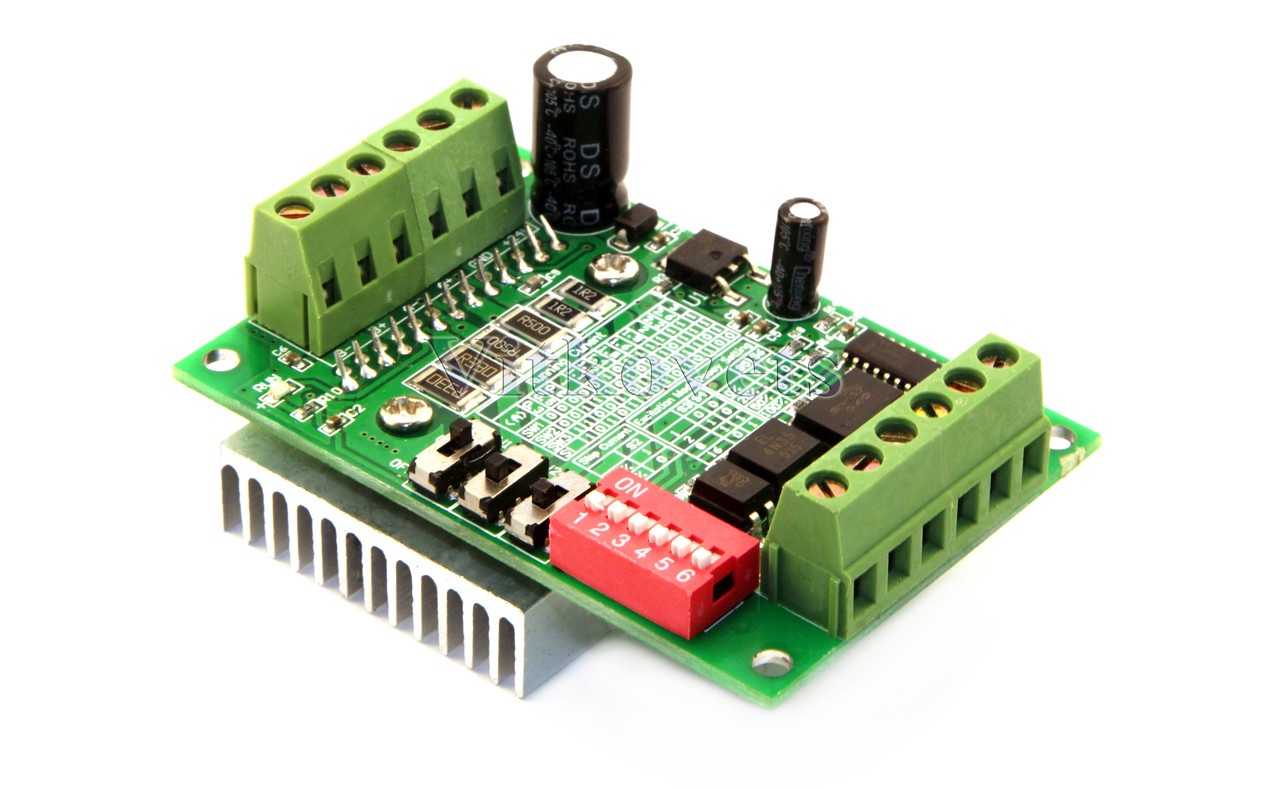

Драйвер крокового двигуна ВL-TB6560 V2.0 3,5 А

Драйвер крокового двигуна TB6560 V2.0  3,5 А- призначений для керування кроковими двигунами типу NEMA17-NEMA23. Драйвер створений на спеціалізованій мікросхемі Toshiba TB6560AHQ. Напруга живлення драйвера 10В-35В, максимальний струм 3,5 А. Для живлення драйвера рекомендовано використовувати блок живлення 24В. Драйвер можна зафіксувати в корпус, з допомогою болтів або шурупів, для цього на пристрої передбачено 4 отвори, що спрощує його експлуатацію і заміну в разі виходу з ладу. Застосовуються системи числового програмного управління (ЧПК) і 3D принтерах.

Характеристики:

• Підходить для 2-х чи 4-х двигунів з 4 або 6 проводами і розміром фланця 42 або 57 мм

• Напруга живлення: 10-35В

• Розроблений на мікросхемі Toshiba TB6560AHQ,  що забезпечить максимальну продуктивність

• Використовується високошвидкісна оптопара 6N137

• Струм: номінальний 3 А, (піковий 3.5А)

• Мікрокрок: від 1 до 1/16

• Наявність захисту від перенапруги; перевантаження по струму та перегріву

• Робоча температура: від -10С до +45С;

• Розміри драйвера: 7,5 ×5 ×3,5 см

• Вага: 73 г

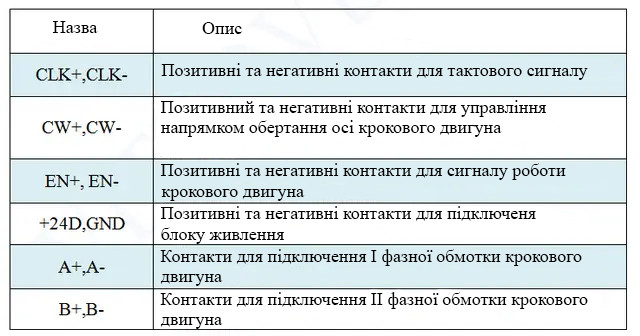

Підключення драйвера виконується за наступною таблицею:

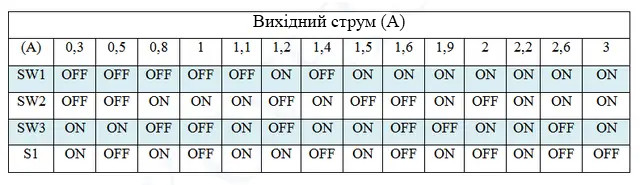

Налаштування вихідного струму здійснюється за допомогою перемикача S2:

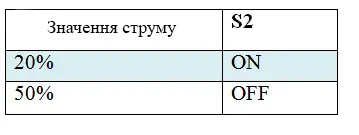

Струм режиму утримання

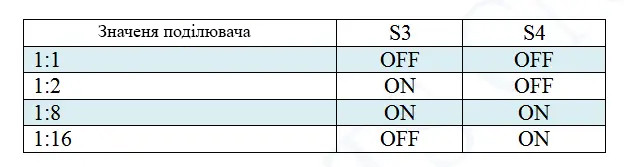

Налаштування мікрокроку:

Мікрокрок встановлюється за допомогою перемикача S3, S4

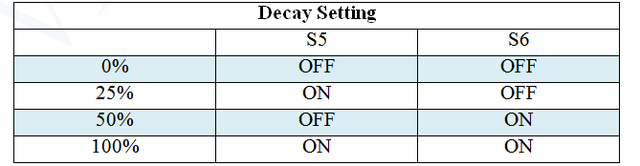

Загасання дискретних імпульсів (Decay)

Підключення:

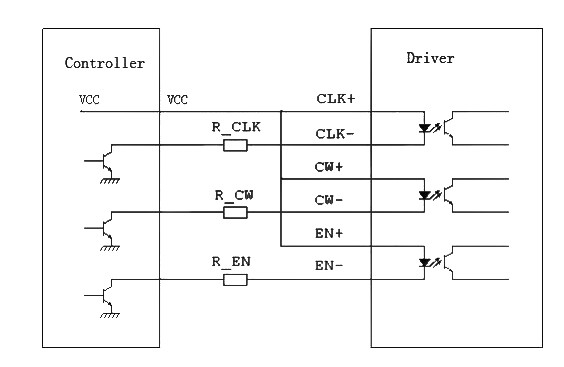

Приклад підключення драйвера при виконанні порту контролера на NPN ключах з відкритим колектором

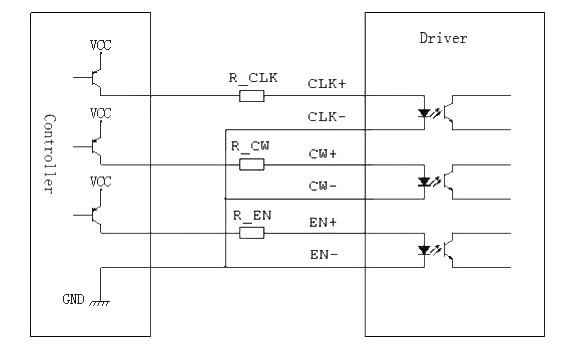

Приклад підключення драйвера при виконанні порту контролера на PNP ключах з відкритим колектором.

Примітка:

         Значення опорів R_CLK, R_CW, R_EN залежать від напруги живлення VCC:

- При VCC = 5В, R_CLK = R_CW = R_EN = 0

- При VCC = 12В, R_CLK = R_CW = 1кОм, R_EN = 1.5 кОм

- При VCC = 24В, R_CLK = R_CW = 2кОм, R_EN = 3кОм

Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
