Контролер 7–27 В, до 100 Вт YMR8-F для прямого та зворотного ходу двигуна

Контролер 7–27 В, до 100 Вт YMR8-F для прямого та зворотного ходу двигуна

YMR8-F V1.4 — контролер для керування прямим і зворотним ходом колекторного двигуна або мотор-редуктора постійного струму. Плата працює від джерела постійної напруги 7–27 В та призначена для двигунів потужністю до 100 Вт. Контролер перемикає напрямок обертання двигуна, але не регулює його швидкість.

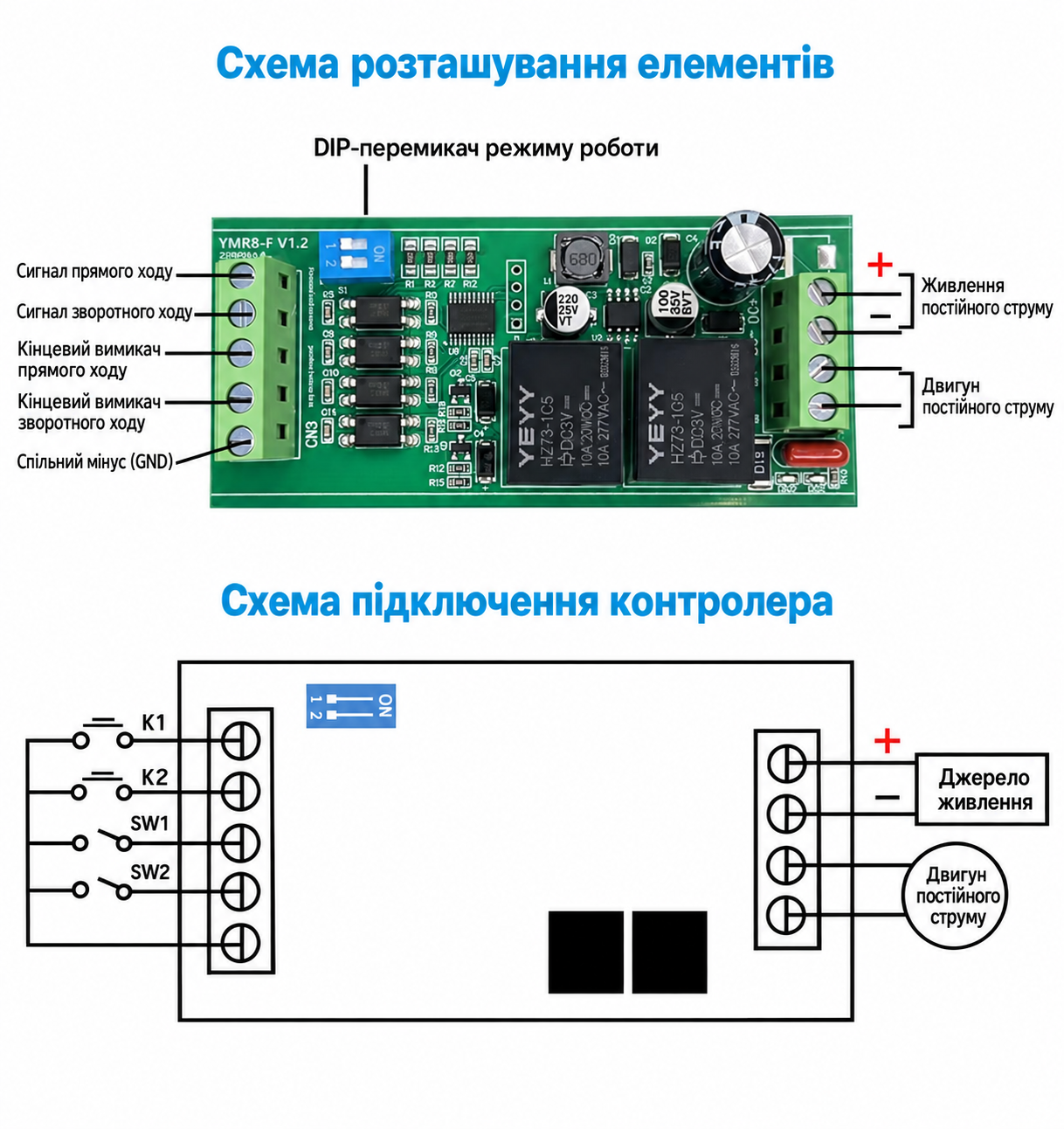

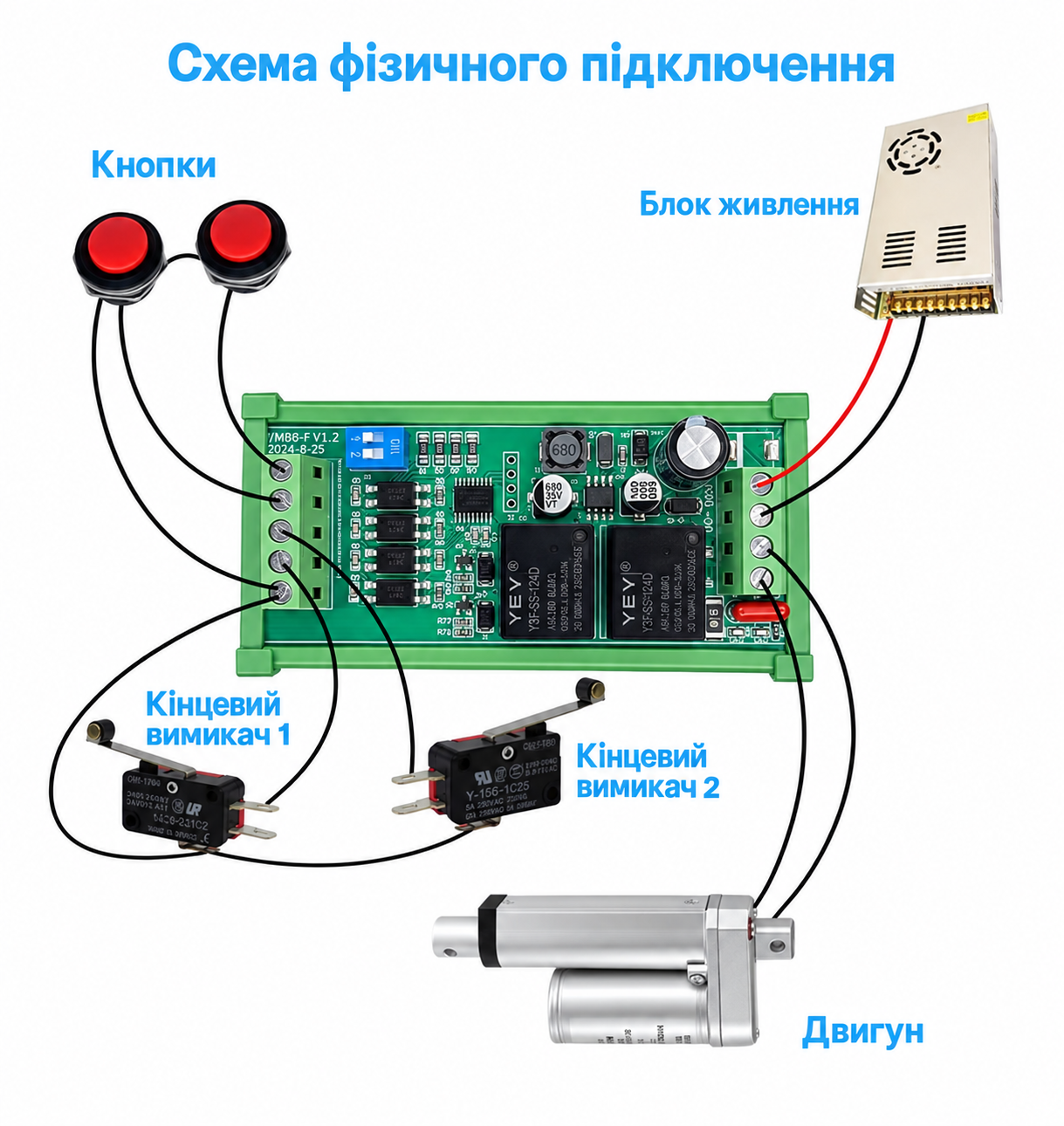

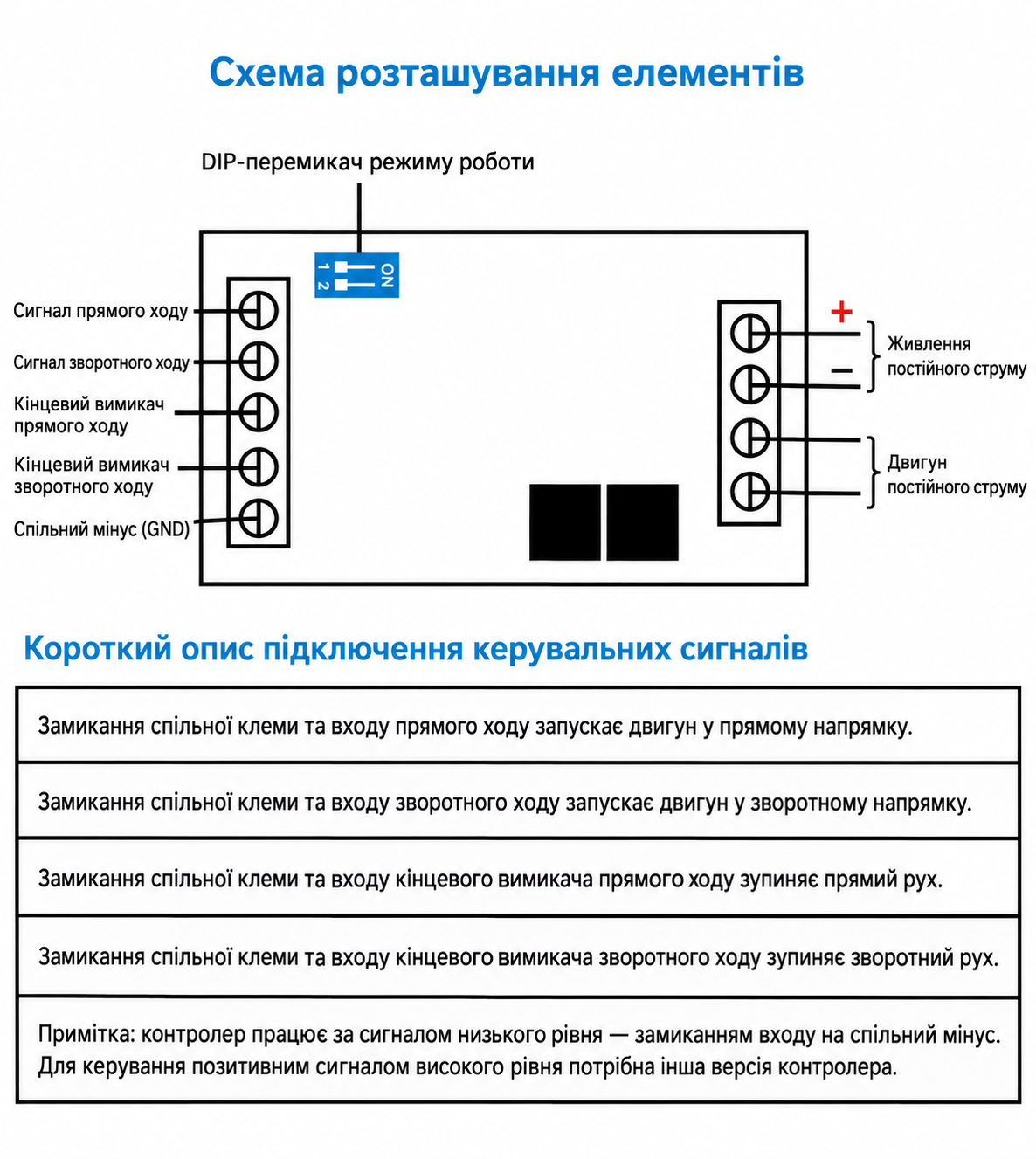

Контролер підтримує під’єднання зовнішніх кнопок, перемикачів або датчиків NPN із сигналом низького рівня. Передбачені окремі входи для команд прямого і зворотного ходу, а також для кінцевих вимикачів обох напрямків. Два перемикачі на платі дозволяють вибрати один із чотирьох алгоритмів роботи: циклічний рух, поштовхове керування, почерговий рух за повторною командою або автоматичне повернення після затримки.

Принцип роботи

Після отримання керувального сигналу контролер вмикає відповідне реле та подає на двигун напругу потрібної полярності. Для зміни напрямку обертання реле змінюють полярність напруги на виходах двигуна. Кінцеві вимикачі зупиняють рух після досягнення заданого положення, а подальша робота залежить від вибраного режиму.

Режими роботи:

• P1 — 1-OFF, 2-OFF: автоматичний циклічний рух між двома кінцевими вимикачами; після досягнення кінцевого положення перед зміною напрямку передбачена зупинка приблизно на 0,3 с.
• P2 — 1-ON, 2-OFF: поштовховий режим; двигун рухається відповідно до поданої команди, якщо кінцевий вимикач цього напрямку не спрацював.
• P3 — 1-OFF, 2-ON: перша команда запускає прямий хід до кінцевого вимикача, повторна команда — зворотний хід до протилежного кінцевого вимикача.
• P4 — 1-ON, 2-ON: прямий хід до кінцевого вимикача, зупинка на 2 с та автоматичний зворотний хід до початкового положення.

Особливості:

• керування прямим і зворотним ходом двигуна;
• чотири режими роботи;
• робота з двома кінцевими вимикачами;
• входи для кнопок, перемикачів і датчиків NPN;
• автоматичний циклічний рух;
• зміна напрямку шляхом перемикання полярності;
• монтажна основа з торцевими фіксаторами;
• можливість встановлення на DIN-рейку;
• гвинтові клеми для під’єднання живлення, двигуна та керувальних сигналів.

Сфери застосування:

• лінійні електроприводи;
• колекторні двигуни постійного струму;
• мотор-редуктори;
• механізми відкривання та закривання;
• автоматичні заслінки й клапани;
• підйомні та пересувні механізми;
• системи зворотно-поступального руху;
• навчальні та випробувальні установки.

Технічні характеристики:

Модель: YMR8-F;

Версія: V1.4;

Напруга живлення: 7–27 В постійного струму;

Потужність під’єднаного двигуна: до 100 Вт;

Струм у режимі очікування: приблизно 15 мА;

Тип двигуна: колекторний двигун або мотор-редуктор постійного струму;

Кількість напрямків руху: 2;

Кількість режимів роботи: 4;

Керувальні сигнали: кнопки, перемикачі або сигнал низького рівня від датчика NPN;

Кінцеві вимикачі: прямого та зворотного ходу;

Перемикання режимів: двопозиційний блок із двома перемикачами;

Габаритні розміри:  90 × 41 х 17 мм;

Вага: 0,045 кг

• Контролер 7–27 В, до 100 Вт YMR8-F для прямого та зворотного ходу двигуна, на DIN-рейку (1 шт.)

Імпульсні блоки живлення

Кінцевий вимикач

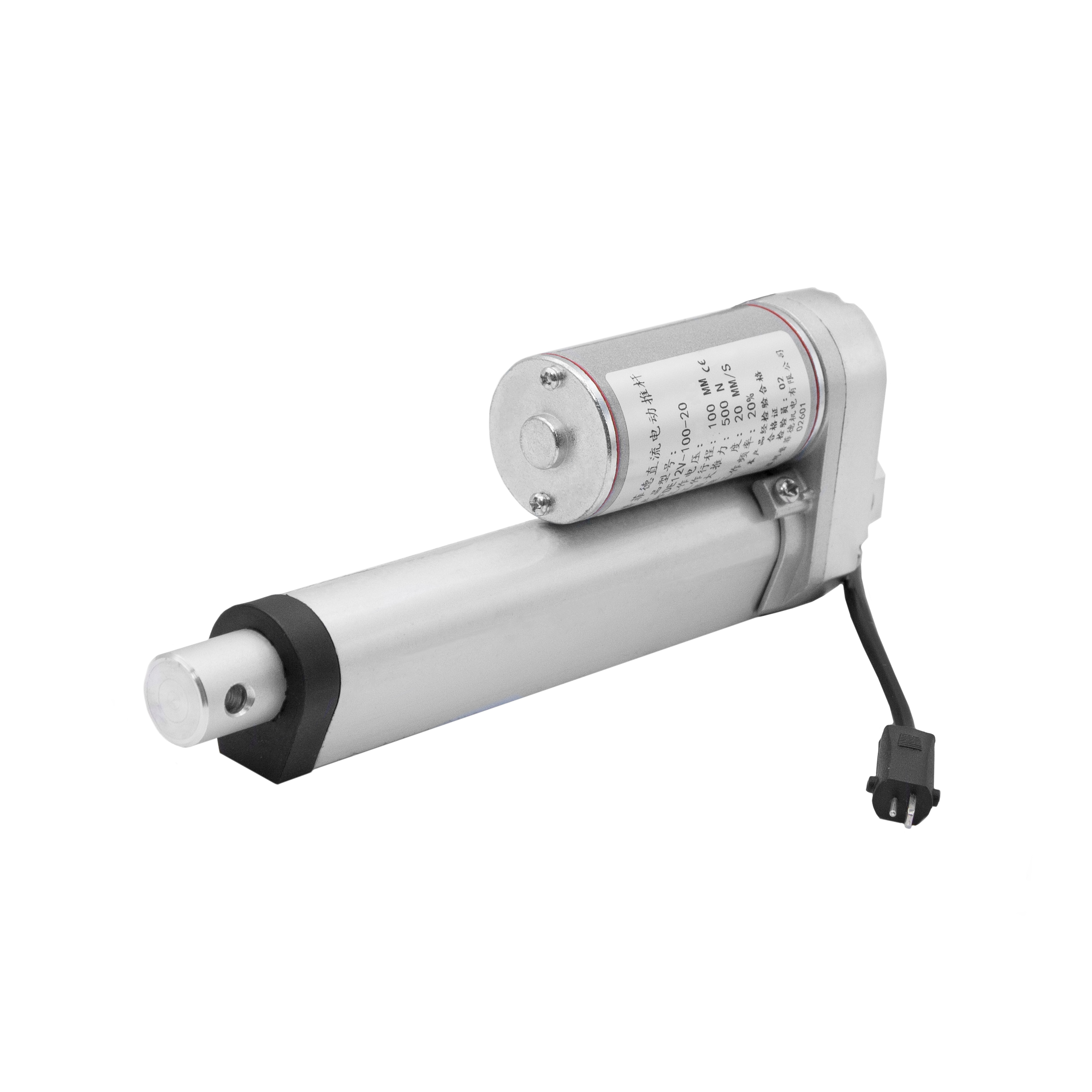

Електричні лінійні приводи
