Редуктор планетарний (диференціальний) механічний 110PGL30K 1:30 для серводвигуна з фланцем 110, планетарна передача

110PGL30K - високоякісний механізм, який за рахунок планетарної передачі з редукцією 1:30 перетворює крутний момент серводвигуна з фланцем 110 мм. Маючи високу жорсткість на скручування, редуктор такого типу може передавати великий обертальний момент, вхідний і вихідний вали при цьому є співвісними. У даній моделі використовуються потовщені зубчасті колеса і шліфовані високоточні високоміцні підшипники.

Для надійної фіксації вхідного вала на редукторі є затискна втулка. Так як серія PG має відносно малий люфт і високу плавність роботи, редуктори такого типу використовують в різному прецизійному обладнанні (промислові роботи, друковані та пакувальні машини, медичне обладнання, засоби автоматизації тощо).

Діаметр отвору під вхідний вал складає 19 мм (є перехідна втулка під вал).

Особливості:

• Висока точність

• Висока жорсткість на скручування

• Висока плавність роботи

• Високий вхідний обертальний момент

• Висока вхідна швидкість

• Високий ККД

• Співвісність вхідного і вихідного валів

• Невеликий люфт

• Низький рівень шуму

• Тривалий термін служби

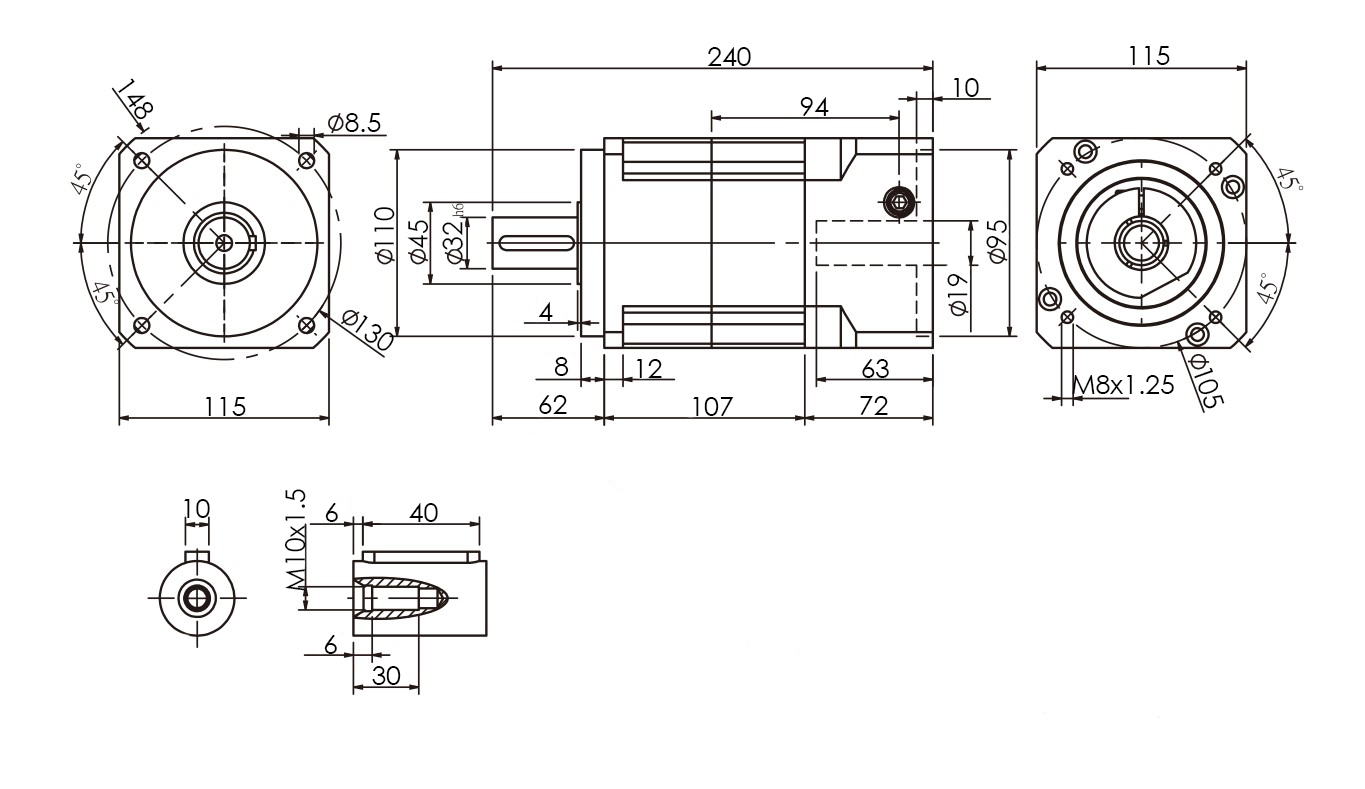

Технічні характеристики:

Серія: PG

Модель: 110PGL30K

Тип редуктора: планетарний

Ступені редукції: 2

Передавальне відношення (коефіцієнт зменшення): 1:30

Передній фланець: 115 мм

Фланець задній: 115 мм

Діаметр переднього валу: 32 мм

Шпонка переднього валу: 10 мм

Діаметр отвору під вхідний вал: 19 мм

Номінальний вихідний обертальний момент: 283 Нм

Номінальна вхідна швидкість: 2500 об/хв

Максимальна вхідна швидкість: 5000 про/хв

Люфт: ≤12 arcmin (≤0.2°)

Ефективність: ≥92 %

Рівень шуму: ≤65 дБ

Клас захисту: IP65

Термін служби: ~20 000 годин (~10 000 годин безперервної роботи)

Матеріал корпусу: алюміній, сталь

Робоча температура навколишнього середовища: -10...+90 °C

Вага: 10.8 кг

• Редуктор планетарний 110PGL30K (1 шт.)
