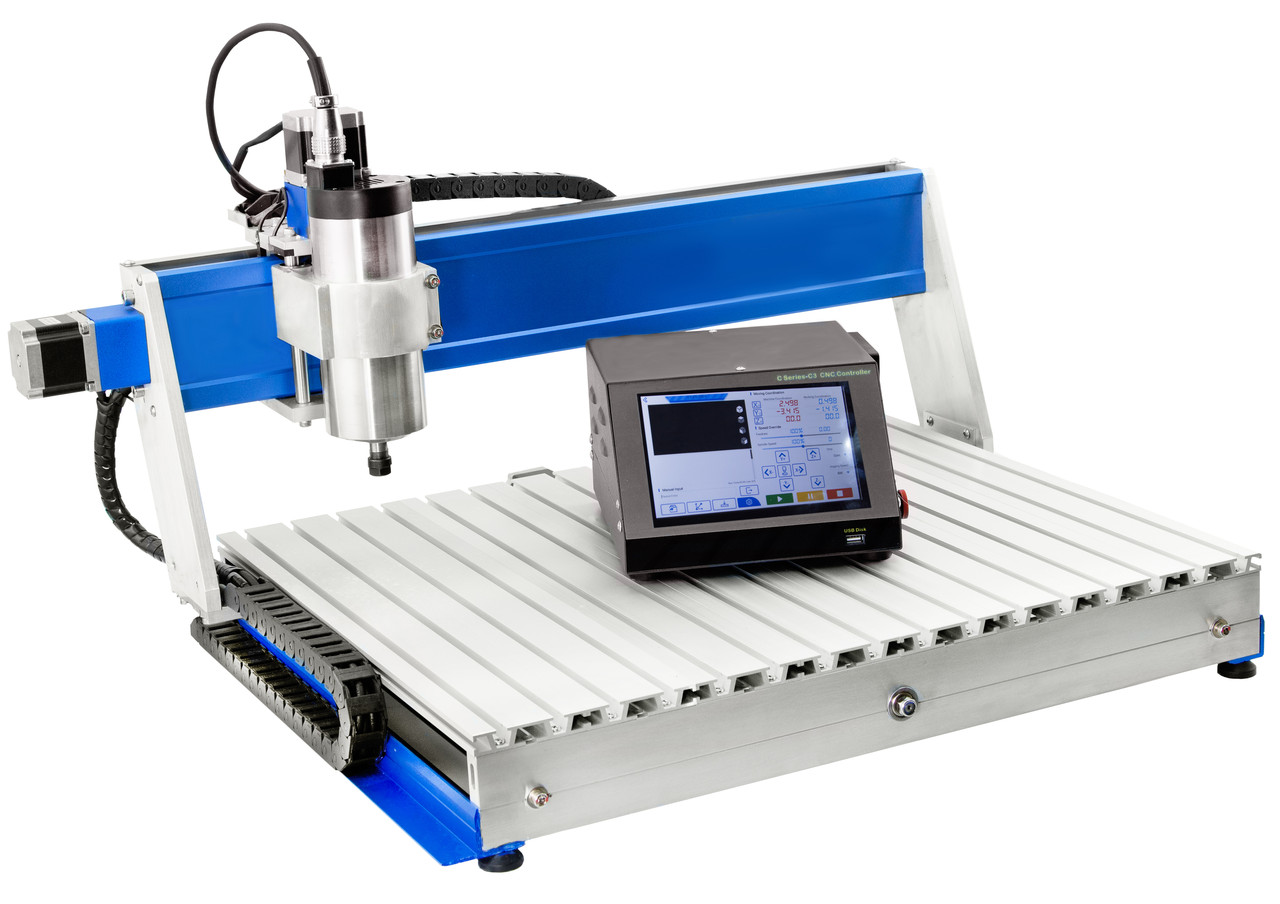

Верстат з ЧПК C-4060, 1,5 kW, фрезерно-гравірувальний

Фрезерно-гравірувальний верстат з ЧПК C-4060 для гравіювання, свердління та фрезерування.

Фрезерно-гравірувальний верстат — це високоточне настільне обладнання з числовим програмним керуванням (ЧПК), створене для фрезерування, гравірування та 3D-обробки широкого спектра матеріалів — від пластику, дерева, акрилу до алюмінію та інших матеріалів.

Застосування:

• Гравірування логотипів, табличок, шильдів.
• Прототипування
• Виготовлення 3D-панелей і сувенірів.
• Розкрій акрилу, ПВХ, фанери, МДФ.
• Обробка алюмінію та кольорових металів.
• Розробка макетів і прототипів у лабораторіях і навчальних центрах.

Модель C-4060 ідеально підходить для майстерень, рекламних компаній, дизайнерів, навчальних закладів, лабораторій і приватних користувачів, які цінують точність, стабільність та автономність роботи без підключення до ПК.

Основні функціональні особливості:

Повна автономність роботи:

• Верстат не потребує підключення до комп’ютера — укомплектований ізольованим блоком керування серії C з вбудованим процесором, драйверами крокових двигунів і сенсорним дисплеєм. Це забезпечує повністю незалежну роботу без зовнішнього програмного забезпечення.

Зручний сенсорний екран:

• На кольоровому ємнісному екрані можна переглядати графік роботи в реальному часі, налаштовувати параметри, запускати програми гравірування та фрезерування безпосередньо з інтерфейсу контролера.

Wi-Fi і хмарна інтеграція:

• Завдяки модулю Wi-Fi користувач може зберігати, передавати або завантажувати G-коди безпосередньо з хмарного сховища. Потреба у USB-накопичувачах відсутня.

Висока точність і повторюваність:

• Усі осі оснащені кульковими гвинтовими передачами (ШВП), які гарантують плавний рух без люфтів і забезпечують точність позиціонування до 0,02 мм.

Надійна механічна база:

• Каркас виготовлений із 90% литого розтягуваного алюмінію, що забезпечує максимальну жорсткість, стабільність і відсутність вібрацій під час обробки навіть твердих матеріалів.

Енергоефективний шпиндель 1,5 kW / 24 000 об/хв:

• Потужний шпиндель із водяним охолодженням забезпечує плавну та стабільну роботу, високу швидкість різання й тривалий ресурс при мінімальному рівні шуму.

Безпека та стабільність:

• Оснащений жорсткими кінцевими перемикачами самонаведення по осях X, Y, Z, функцією м’якого обмеження руху та аварійним вимикачем живлення. Це гарантує безпечну роботу навіть при високій швидкості подачі.

Система відкритого коду (open-source):

• Відкрита архітектура системи керування дозволяє користувачеві або розробнику вносити власні зміни, оновлення чи розширювати функціонал контролера.

Компактність і ергономіка:

• Завдяки продуманому дизайну та компактним розмірам верстат легко розміщується навіть у невеликих приміщеннях, лабораторіях чи домашніх майстернях.

Керування здійснюється за допомогою Android-панелі серії C — це сучасний багатофункціональний контролер числового програмного керування (ЧПК), створений для фрезерно-гравірувальних, лазерних та комбінованих верстатів. Завдяки інтеграції сенсорної Android-панелі, драйверів крокових двигунів і вбудованого VFD-драйвера шпинделя, пристрій забезпечує повний контроль процесу обробки без потреби у зовнішньому ПК чи додатковому ПЗ.

Панель поєднує зручність мобільного інтерфейсу Android із потужними можливостями системи GRBL 1.1, що робить роботу інтуїтивною, швидкою та максимально стабільною.

Основні особливості та переваги:

• Вбудована ЧПК-система — контролер з інтегрованою платою руху на базі GRBL 1.1, що підтримує осі X, Y та Z, забезпечуючи точне й плавне керування.
• Інтуїтивне керування через Android — сенсорна панель із попередньо встановленим додатком JCNC V1.2 дозволяє управляти верстатом безпосередньо з екрану.
• Швидкий запуск системи — повне завантаження операційної системи Android 6.0 лише за 30 секунд.
• Підтримка великих G-кодів — стабільна обробка файлів до 1 мільйона рядків без зависань і збоїв.
• Вбудований VFD-драйвер шпинделя — дозволяє безпосередньо підключати шпиндель.
• Точна перевірка інструменту — автоматичний Z-пробник для швидкого калібрування висоти.
• Зручне підключення аксесуарів — порти для кінцевих вимикачів, зонда, лазера (до 12V 2A), NPN-вихід для реле, світлодіодів або сигналів.
• Повна автономність — працює без зовнішнього комп’ютера, G-коди завантажуються з USB-носія.

Характеристики:

Модель: C4060

Кількість осей управління: 3

Керування: контролер С3

3 механічні перемикачі (X, Y, Z). Діапазон переміщення:

• X: 595 мм
• Y: 395 мм
• Z: 55 мм

Діапазон проходу заготовки:

• X: 595 мм
• Y: без обмежень
• Z: 55 мм

Максимальна швидкість переміщення: 150 IPM (3500 мм/хв)

Система приводу: високоточні кулькові гвинти

Система напрямних:

• X: 20 мм,
• Y: 16 мм,
• Z: 12 мм,
• загартовані хромовані лінійні напрямні стрижні

Двигун приводу: 1.5 Н·м, NEMA23 / 57 кроковий двигун

Шпиндель: 1,5 Вт, 24000 об/хв, тип ER11 (високошвидкісний)

Охолодження шпинделя: повітряне

Роздільна здатність: 0.001 мм

Повторюваність: 0.01 мм

Точність: 0.1 мм

Програмне обмеження ходу: підтримується

Довжина кабелю від верстата: 50 (130 см)

Габаритні розміри: 850х640х440 мм

Вага: 37.0 кг

• Фрезерно-гравірувальний верстат з ЧПК C-4060 , 1,5 kW (1 шт.)
