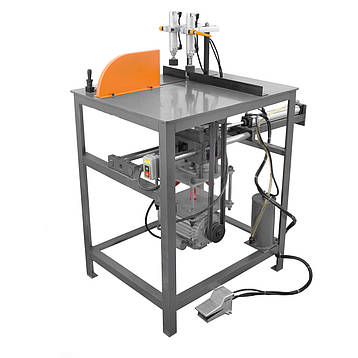

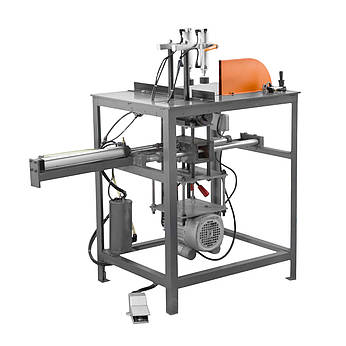

Торцювальний верстат 305 V для різання під кутом 90° і 45° відрізний верстат із пневмопритискачем

Торцювальний дисковий верстат 305V з пневмозатискачем і пневмоциліндром для різання під кутом 90 і 45

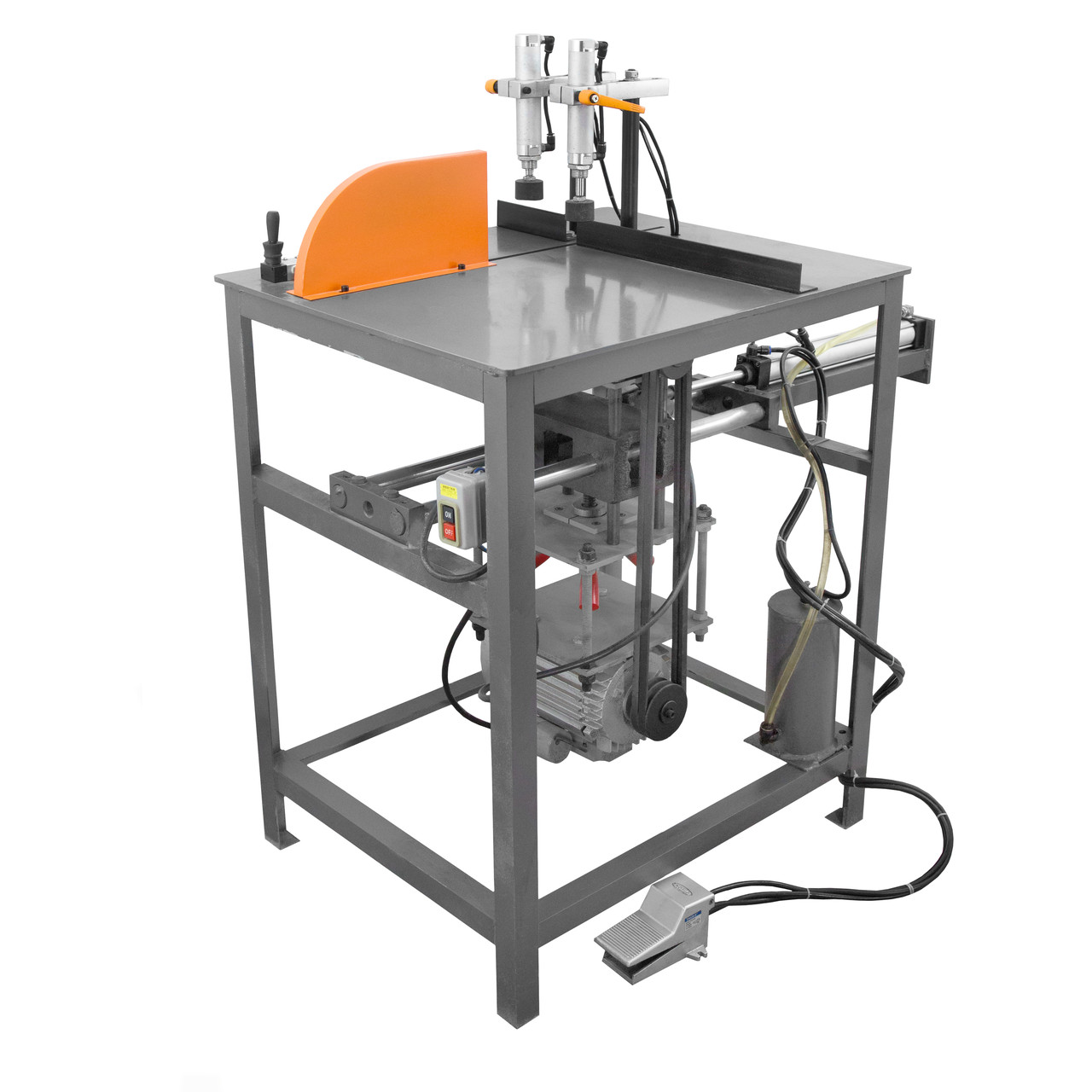

Торцювальний дисковий верстат 305V призначений для точного різання заготовок під кутом 90° та 45°. Використовується на підприємствах із виробництва дверей, віконних систем, меблів та інших конструкцій, де потрібне чисте та рівне розпилювання деревини, пластику чи алюмінієвого профілю.

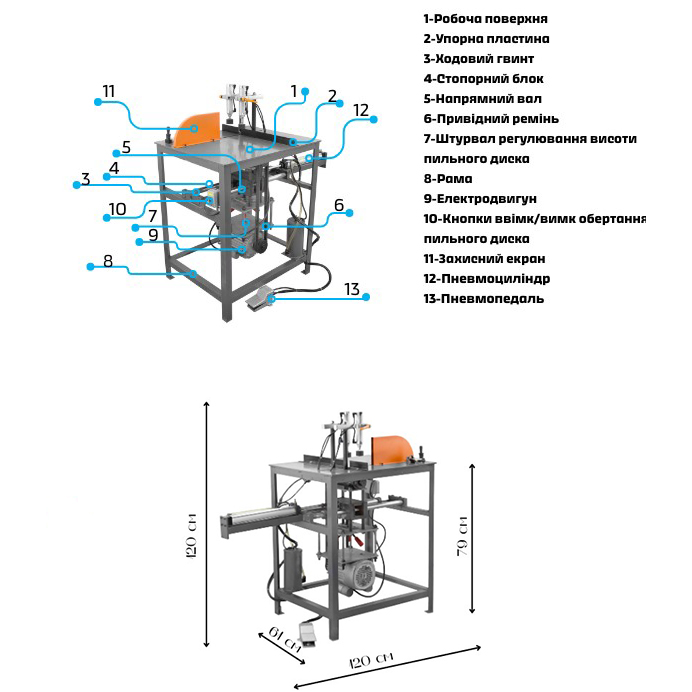

Конструкція верстата включає два пневматичні вузли:

• Пневмоциліндр, розташований збоку станка, забезпечує плавний і стабільний рух пиляльного вузла.

• Пневматичний притиск зверху фіксує заготовку під час різання. Для захисту поверхні він обладнаний м’якими накладками, що запобігають утворенню відколів.

Привід здійснюється від електродвигуна змінного струму потужністю 1,5 кВт. Крутний момент передається на диск через ремінну передачу з двома клиновими ременями, що гарантує надійність і знижує рівень вібрацій.

Максимальні розміри заготовки (В×Ш) залежать від діаметра встановленого диска:

• Ø255 мм – 80×180 мм

• Ø305 мм – 100×150 мм

• Ø355 мм – 120×120 мм

У зоні початкового положення диска передбачений захисний екран, що підвищує безпеку оператора. Управління верстатом здійснюється джойстиком та пневмопедаллю з пружинним поверненням. Корпус педалі виготовлений з алюмінієвого сплаву, стійкий до деформацій.

Міцна металева рама забезпечує стійкість і довговічність конструкції. Є можливість монтажу рольгангу для зручної подачі матеріалу в зону різання.

Особливості:

• Висока точність різання під кутом 90° та 45°
• Пневмоциліндр збоку станка для руху пиляльного вузла
• Пневматичний верхній притиск для надійної фіксації заготовки
• М’які накладки на притискачах для захисту поверхні від пошкоджень
• Ручне підведення та відведення диска
• Можливість регулювання висоти диска
• Захисний екран у стартовій зоні
• Жорстка та стійка металева конструкція
• Сумісність із рольгангами
• Економне споживання електроенергії та стисненого повітря
• Простота в експлуатації та обслуговуванні

Характеристики:

Електроживлення: 1 фаза, 220 V (змінний струм)/ 50 Hz

Кут різу: 90° і 45°

Горизонтальний хід пильного супорта: 300 мм

Максимальні габаритні розміри заготовки залежно від пиляльного диска (ВхШ):

• Ø255 - 80х180 мм;
• Ø305 - 100х150 мм;
• Ø355 - 120х120 мм

Потужність електродвигуна: 1.5 kW

Швидкість обертання електродвигуна: 2800 об./хв

Посадковий діаметр диска: 26 мм

Довжина паза під диск: 640 мм

Ширина паза під диск: 10 мм

Тип привода підведення/відведення диска: гідравлічний

Тип затискача заготовки: пневматичний

Тип керування затискачем заготовки: ручний

Тип передавання крутного моменту від двигуна на диск: ремінна

Довжина лінійних напрямних: 65 мм

Діаметр лінійних напрямних: 31 мм

Діаметр ходового трапецеїдального гвинта: 20 мм

Кількість притискних циліндрів: 2

Робочий тиск повітря: 0 - 0.8 mPa

Діаметр отвору підведення повітря: 8 мм

Матеріал рами: метал

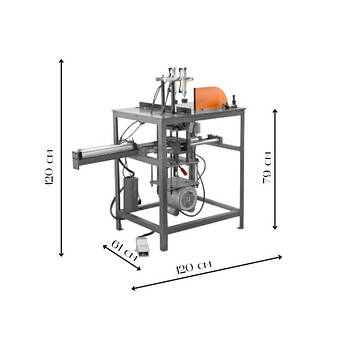

Габаритні розміри верстата: 120х61х120 см

Висота столу: 61 см

Товщина плити робочої поверхні: 8 мм

Вага нетто: ~122 кг

• Верстат для порізування профілю ручний 305 V

Пиляльний диск у комплект постачання НЕ ВХОДИТЬ!

Алюмінієвий профіль

Рольганги
