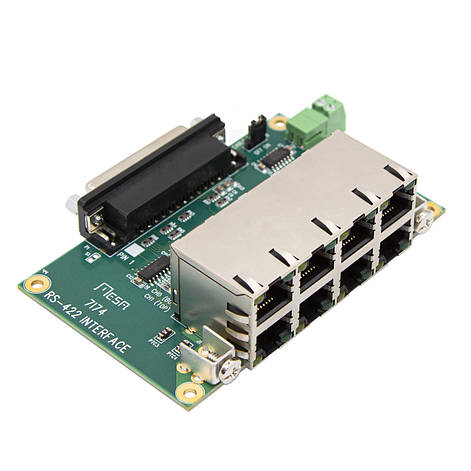

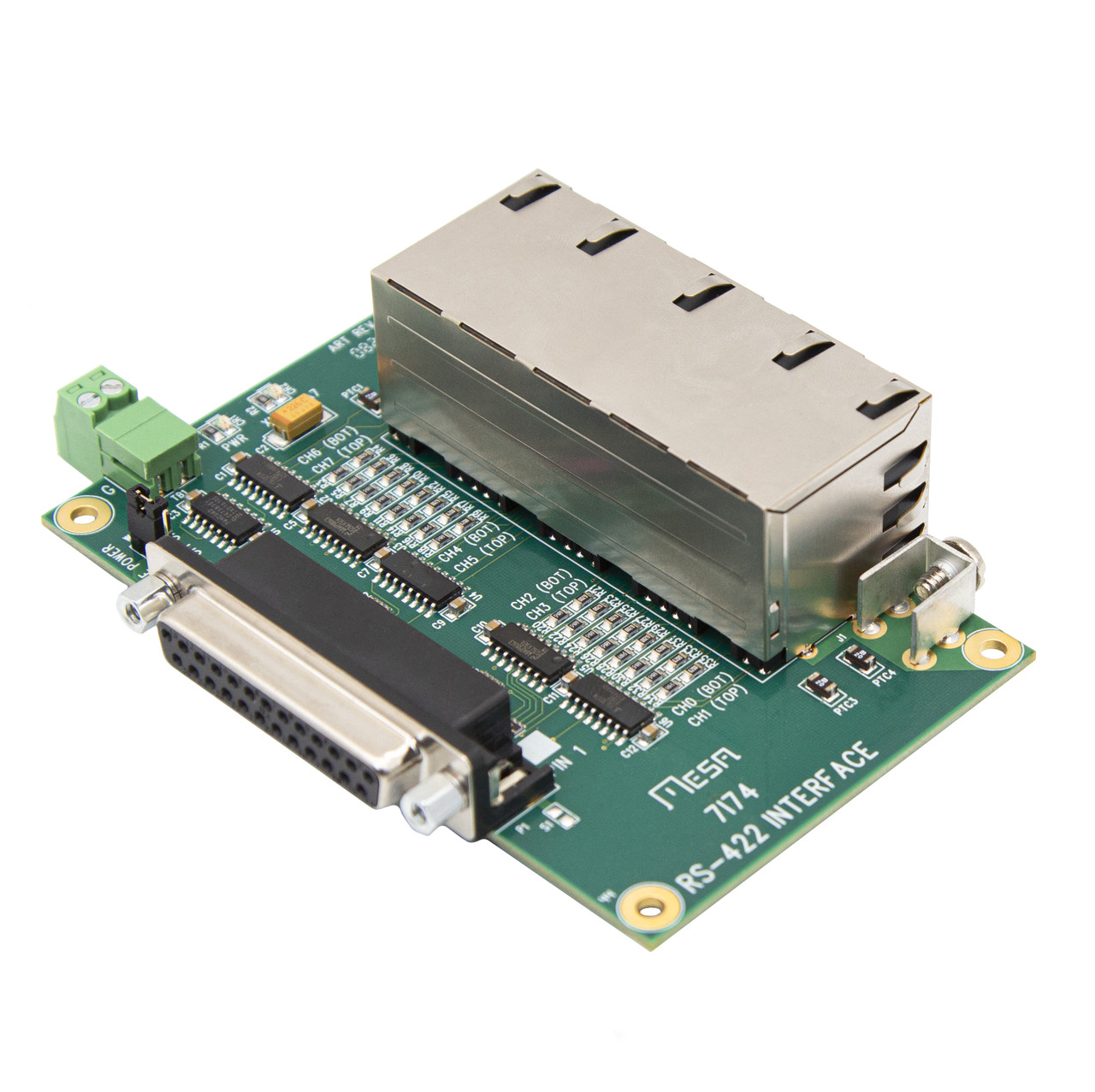

Mesa 7I74 – 8-канальний RS-422 інтерфейс для FPGA-плат Mesa

Mesa 7I74 — це 8-канальний інтерфейсний модуль RS-422, розроблений для підключення до 25-контактних плат вводу/виводу FPGA від Mesa. Кожен із 8 каналів забезпечує незалежний прийом і передачу даних.

Форм-фактор інтерфейсу: RJ45 — дозволяє використовувати стандартні кабелі CAT5 для зручних і надійних високошвидкісних з'єднань.

Підтримка напівдуплексу: Один з каналів передачі оснащено незалежним керуванням драйвером шини, що дозволяє підтримку 2-провідних напівдуплексних систем.

Живлення на роз'ємах RJ45: Плата подає 5 В живлення безпосередньо на роз'єми RJ45. Обмеження струму здійснюється за допомогою пристроїв PTC (самовідновлювальних запобіжників) до 1 А на канал.

Сумісність розпіновки: Повністю сумісна з контролером руху Mesa 3C20, а також із підсилювачами 8I20, 8I21 та іншими платами вводу/виводу Mesa із послідовним інтерфейсом.

Призначення: 7I74 дозволяє легко організувати багатоканальні послідовні з’єднання між основною FPGA-платою та модулями вводу/виводу або приводами, забезпечуючи гнучкість і масштабованість у системах автоматизації та керування рухом.

⚙️ Технічні характеристики Mesa 7I74

Кількість каналів: 8 незалежних послідовних каналів (прийом/передача)

Тип інтерфейсу: RS-422

Формат з'єднання: RJ45 (для кожного каналу)

Тип кабелю: стандартний мережевий кабель CAT5/CAT5e

Режим роботи каналів: повний дуплекс; один канал може працювати у напівдуплексному режимі

Керування шиною: незалежне вмикання драйвера передачі на одному з каналів

Живлення на RJ45: +5 В подається на кожен порт

Обмеження струму: до 1 А на порт (з PTC запобіжниками)

Сумісність: Mesa 3C20, 8I20, 8I21, інші плати Mesa з послідовним інтерфейсом

Сумісна розпіновка: так (уніфікований стандарт Mesa для серійних плат)

Розмір плати (приблизно): 120 мм x 80 мм

Напруга живлення плати: 5 V DC (живлення від FPGA-плати або окреме)

Пропускна здатність (макс): залежить від налаштувань FPGA; до кількох мегабіт/сек на канал

Кріплення: монтажні отвори для встановлення в корпус або на DIN-рейку

Креслення:

• Mesa 7I74 – 8-канальний RS-422 інтерфейс для FPGA-плат Mesa - 1шт
