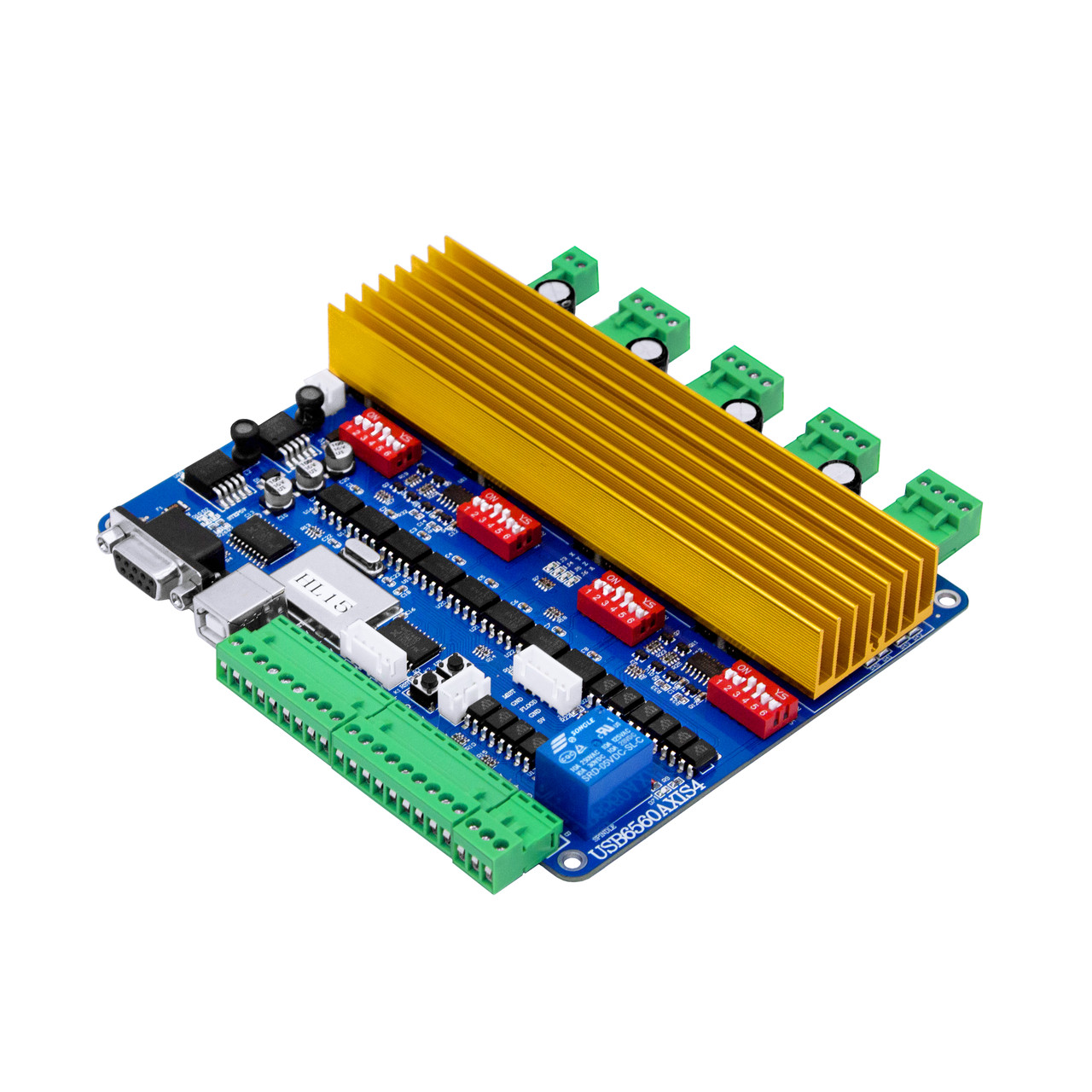

Інтерфейсна плата на 4 осі з портом USB 6560 AXIS 4 для верстата з ЧПУ, комутаційна плата керування під USBCNC

Інтерфейсна плата на 4 осі з портом USB 6560 AXIS 4  з мікросхемою Toshiba 6560 AHQ

Контролер USB6560AXIS4 — це функціональне рішення для керування 4-осьовими ЧПК-системами через USB-інтерфейс. Він підтримує 2-фазні крокові двигуни до 3А, забезпечуючи стабільну роботу фрезерних, гравірувальних, лазерних та інших ЧПУ верстатів. Контролер сумісний із програмним забезпеченням USBCNC (не підтримує Mach3) і оснащений рядом функціональних елементів: портами PAUSE/RESET, ручним контролером, захисним екрануванням мікросхем і можливістю автономної роботи. Вбудований радіатор покращує тепловідведення, а потенціометр дозволяє вручну регулювати швидкість шпинделя.

Комплект включає все необхідне для підключення та налаштування:  плата контролера USB6560AXIS4, пульт ручного керування, USB-кабелі, вентилятор охолодження, потенціометр для ручного регулювання та диск з драйверами та програмним забезпеченням, комплект гвинтів для кріплення.

📊 Особливості:

• Автозниження струму на холостому ходу 25% для збереження ресурсу двигуна та мікросхем
• Підключення до ПК через USB 2.0 (кабель A–B, у комплекті)
• Програмне забезпечення USBCNC (Windows)
• Релейні порти 3-позиційний релейний блок (реле управління вкл/викл шпинделя тощо)
• Функції PAUSE / RESET з окремими фізичними портами на платі
• Ручний контролер - підключення через COM (DB9), кнопки X/Y/Z/A ±, автономна підтримка
• Регулятор швидкості - підключається потенціометр для ручного управління
• Охолодження - вентилятор 12 V у комплекті
• Захист - оптоізоляція сигналів, екранування мікросхем, контроль тепла
• Монтажні отвори - комплект гвинтів для монтажу на панель або корпус
• CD-диск з драйверами, інструкцією, USBCNC

⚙️ Технічні характеристики:

Модель: 6560 AXIS 4

Кількість осей: 4 (X, Y, Z, A)

Тип підтримуваних двигунів: 2-фазні крокові двигуни (менше 3А)

Макс. вихідний струм: до 3.0 A

Налаштування струму: 0.75 A / 1.5 A / 2.25 A / 3.0 A (DIP-перемикачі)

Регульовані мікрокроки: 1, 1/2, 1/8, 1/16

Режими спаду струму: 4 режими (fast, slow, mixed, auto)

Живлення логіки/входів: 12 V  постійного струму

Живлення крокових драйверів: 12–36 V постійного струму

Максимальна частота STEP сигналу: 30 кГц

Входи кінцевих вимикачів: 8 входів (по 2 на кожну вісь: верхній/нижній ліміт)

Тип входів: оптоізольовані (підтримка 12 V логіки)

Габаритні розміри: ≈ 152 × 153 × 25 мм

Вага комплекту: 490 г

Габаритні розміри:

• Визначення інтерфейсу пульта ручного керування:

• T1/T2 – Поточний

• M1 / M2 – Мікрокрок

• D1 / D2 – Режим роботи

• плата контролера USB6560AXIS4 (1шт)

• пульт ручного керування (1шт)
• USB-кабель (1шт)
• вентилятор охолодження (1шт)
• потенціометр (1шт)
• диск з драйверами та програмним забезпеченням (1шт)
• гвинти для кріплення (4 шт)
