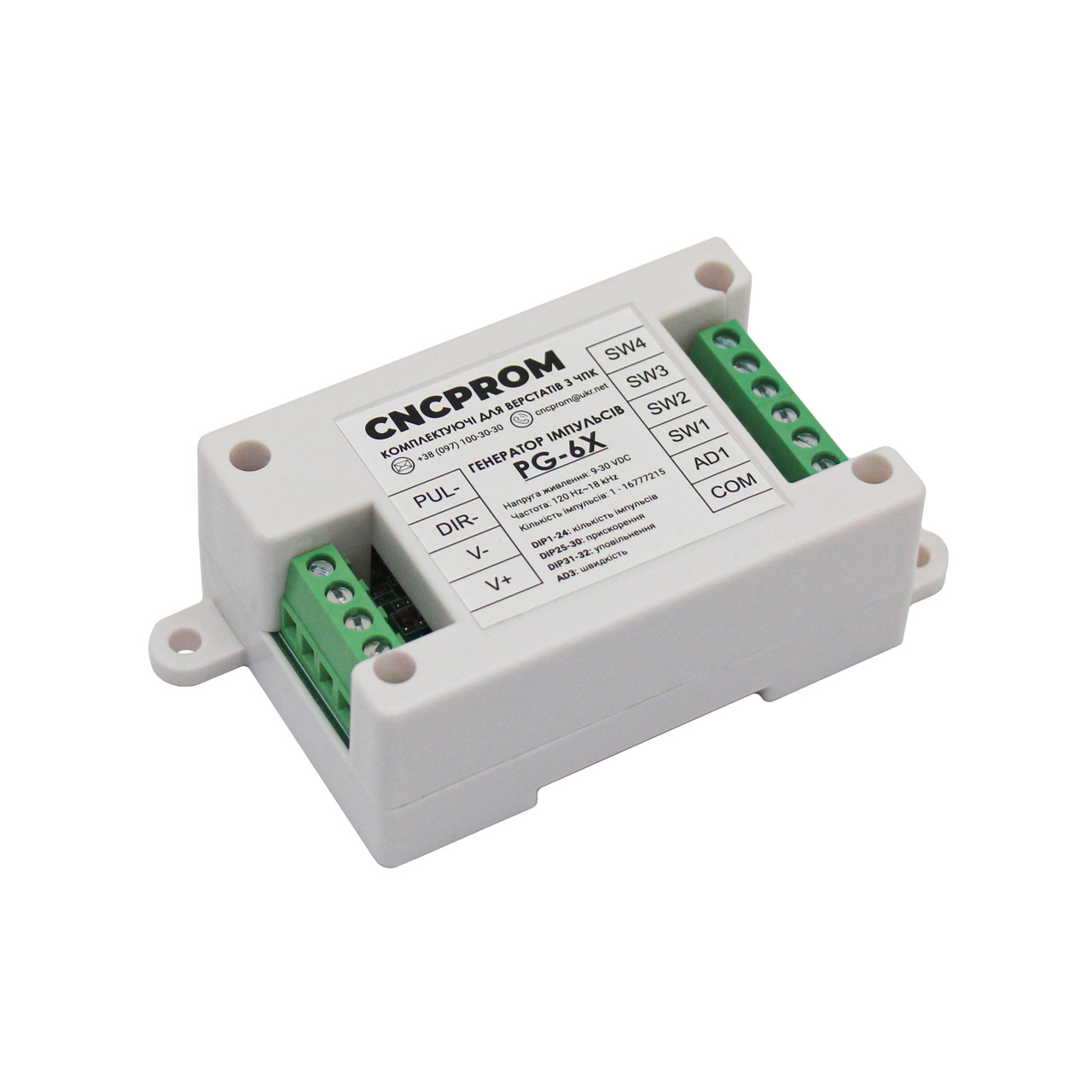

Контролер руху (генератор імпульсів) PG-6X (кріплення на DIN-рейку 35 мм)

PG-6X - компактний генератор імпульсів, який використовується для регулювання обертання крокового або серводвигуна в системах промислової автоматизації. За допомогою контролера можна встановлювати кількість імпульсів (довжину руху), регулювати швидкість, плавність прискорення та уповільнення обертання двигуна. Керувати швидкістю користувач може за допомогою вбудованого потенціометра AD3, а плавність прискорення та уповільнення з допомогою перемикачів DIP25-30 і DIP31-32 відповідно. У свою чергу перемикачі DIP1-24 відповідають за вибір кількості імпульсів у діапазоні 1~16777215. Електроживлення контролера здійснюється імпульсним джерелом живлення DC 12 V або 24 V.

Дана модель не сумісна з драйверами, які використовують метод підключення загального катода.

Особливості:

• Не вимагає підключення до комп'ютера
• Компактність
• Висока точність
• Вибір потрібної кількості імпульсів
• Регулювання швидкості обертання
• Регулювання плавності прискорення та уповільнення обертання
• Простота у використанні
• Тривалий термін служби

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: PG-6X

Напруга живлення: 9~30 V DC

Рекомендоване джерело живлення: 12 V DC

Частотний діапазон: 120 Hz ~ 18 kHz

Діапазон кількості імпульсів: 1~16777215

Тип вихідного сигналу: NPN

Температура навколишнього середовища: -30...+50 °С

Габаритні розміри: 105.5х54х32.5 мм

Вага: 75 г

• Контролер руху (генератор імпульсів) PG-6X (1 шт.)
