Серводвигун, серводрайвер 80ST-M04025, 4N.M,1.0KW

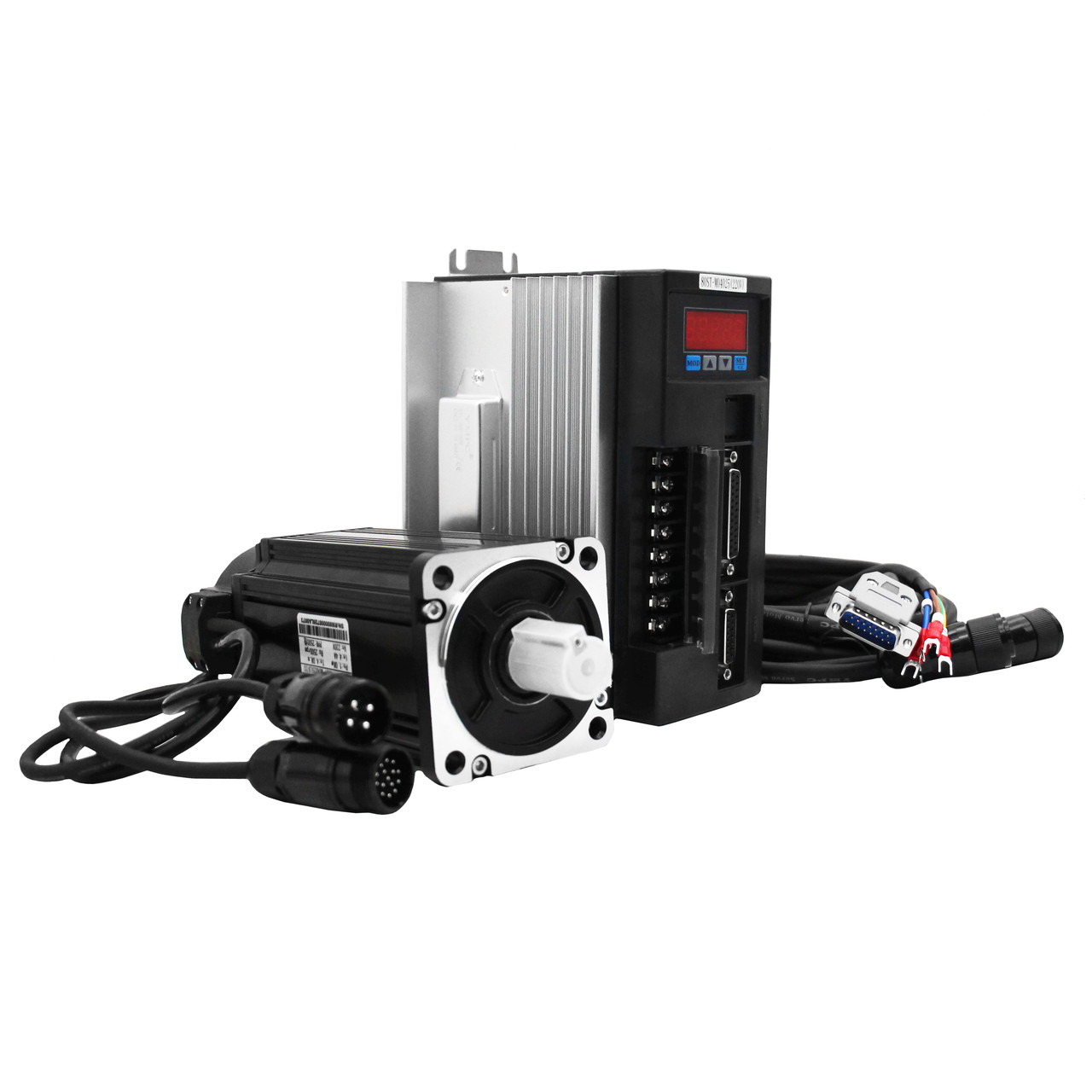

Комплект складається з Серводвигуна 80ST-M04025 і серводрайвера AASD-20A є готовим рішенням для управління віссю з ЧПК. Живлення системи здійснюється від мережі 220 V , тому вона не вимагає додаткового блоку живлення.

Серводвигун 80ST-M04025 являє собою привід змінного струму, який призначений для комплектування верстатного обладнання. Сервопривід має ряд переваг: високий обертальний момент по відношенню до інерції; точність позиціювання; відстежується положення, за рахунок використання зворотного зв'язку повністю відсутній резонанс і вібрація; точність підтримки швидкості і стабільність обертального моменту; при малих розмірах двигуна можна отримати високу потужність; можливість швидкого розгону і гальмування. Максимальна ефективна робота серводвигуна забезпечується спільним використанням з серводрайвером AASD-20A.

Області застосування: верстати з ЧПК, обробка матеріалів, маркування, на конвеєрах, напівпровідникове обладнання, харчова промисловість, медична упаковка і багато іншого.

Характеристики:

Модель серводвигуна: 80ST-M04025

Номінальна потужність: 1.0 кВт

Номінальна напруга: 220 V

Номінальний струм: 4.4 A

Номінальна швидкість: 2500 об/хв

Номінальний обертальний момент: 4.0 Н.м

 Максимальний обертальний момент: 12.0 Н.м

Постійна напруга: 56 V

Коефіцієнт обертального моменту: 0.9 N.ma

 Момент інерції ротора: 3.7 ×10-4 кг.м

Опір: 1.83 Ω

Індуктивність: 4.72 Mh

Роздільна здатність енкодера: 25000 PPR

 Клас ізоляції: B

 Клас безпеки: IP65

 Довжина кабелю енкодера: 3м

Температура зберігання та використання: 20 ~ + 50, вологість: <90%

Габаритні розміри:  90х80х225 мм

Вага: 4.200 кг

Розміри:

Драйвер AASD-20A (сервопідсилювач) призначений для управління серводвигуном 80ST-M02430. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Для управління напрямом і кроком обертання двигуна можна використовувати не тільки контролер, але і генератор імпульсів, який необхідно підключити в порт CN2 драйвера наступним чином:

• Контакт 3: PP+ (STEP+) +5 V
• Контакт 14: PP- (STEP-) -5 V
• Контакт 4: PD+ (DIR+) +5 V
• Контакт 5: PD- (DIR-) -5 V

Завдяки неперевершеним характеристикам серводрайвер знаходить застосування в середньому і великому автоматизованому обладнанні, верстати з ЧПК, гравіювальні машини, пакувальні пристрої, маркувальне обладнання, де в основному потрібна висока швидкість, висока точність і низький рівень шуму двигуна.

Серводрайвер AASD-20A підтримує такі режими управління: контроль положення, контроль швидкості, контроль швидкості та положення.

Характеристики та особливості:

Номінальний струм: 3 А

Номінальна потужність: 1.0 kw

Номінальна напруга: 220 V

 Піковий струм:13.2 A

Частота: 50-60 Hz

Датчик зворотного зв'язку: 2500 P/R

Робоча температура: 0 ~ 55 ℃

 Вологість: не нижче 90%

Габаритні розміри: 210х80х150 мм

Вага: 1.400 кг

Режим контролю:

• позиціювання
•  швидкість
• момент

Розміри:

Позначення передньої панелі:

Схема підключення живлення до драйвера:
