Ручний генератор iмпульсiв MPG100, на 6 координат, кнопка E-stop (пульт управлiння) для станкiв з ЧПУ

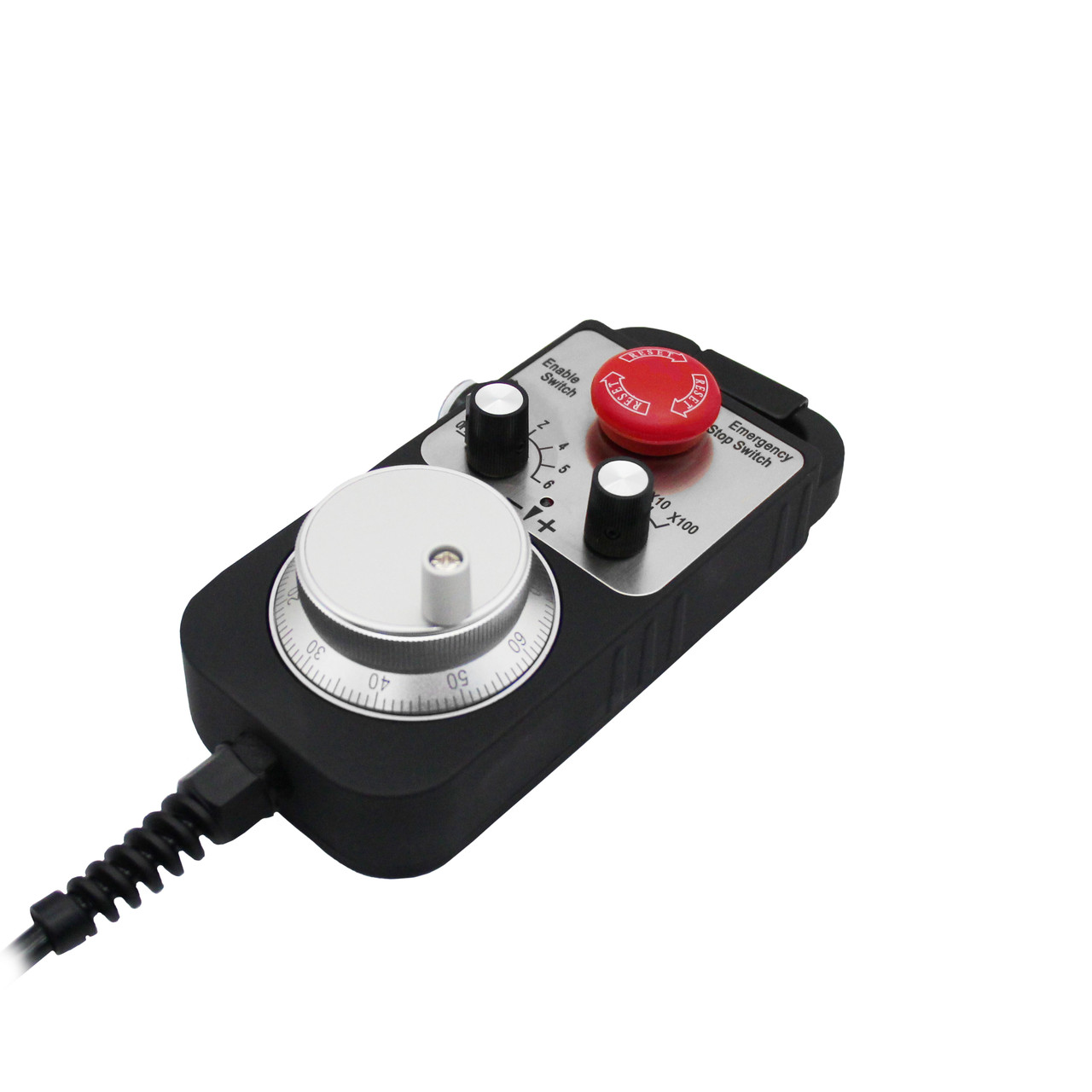

Ручний генератор імпульсів MPG100

Високоточний провідний пульт управління MPG100 призначений для управління положенням різних механічних пристроїв. В основному для верстатів з ЧПК, підходить для більшості систем керування. Роздільна здатність енкодера MPG 100PPR. Режими роботи: вибір осі OFF, X, Y, Z, 4,5,6; множення імпульсів X1, X10, X100. На передній панелі розміщений один світловий індикатор стану, кнопка E-stop. Кнопка запуску знаходиться на боковій стороні. Система живлення постійного струму 5V. Пульт дуже зручний в експлуатації, завдяки магнітному тримачу, який знаходиться на тильній стороні, що дозволяє монтувати пристрій на вертикальні металеві поверхні. Корпус зроблений надійно з міцного пластику, має антимасляне ущільнення яке запобігає забруднення мазутом і маслом.

Застосування: для верстатів з ЧПК, друкарських машин, токарних, фрезерних верстатів та різного обладнання з числовим програмним керуванням.

Особливості:

• Стабільна та надійна робота
• Висока швидкість передачі імпульсів
• Швидке перемикання між осями
• Швидке перемикання між режимами множення імпульсів
• Зносостійкість
• Простота у використанні

Характеристики:

• Роздільна здатність енкодера: 100PPR
• Кількість координат: 6
• Режими: 1:1, 1:10, 1:100.
• Напруга живлення: DC5V
• Діапазон напруги: DC5-12V
• Вихід фази: А/А-, B/В-
• Перемикачі: X1, X10, X100
• Перемикачі: OFF, X, Y, Z, 4,5,6
• Частота: 0-10 КГц
• Сумісність з ЧПК: Siemens, Fagor, Heidenhein, Fanuc, GSK, Great, Adtech
• Робоча температура: -10~70ºC
• Температура зберігання: -30~85ºC
• Ступінь захисту IP50
• Розміри: 160х74мм
• Довжина дроту: від 180 см до 260
• Вага: 715 г

Схема підключення електричного маховика :
